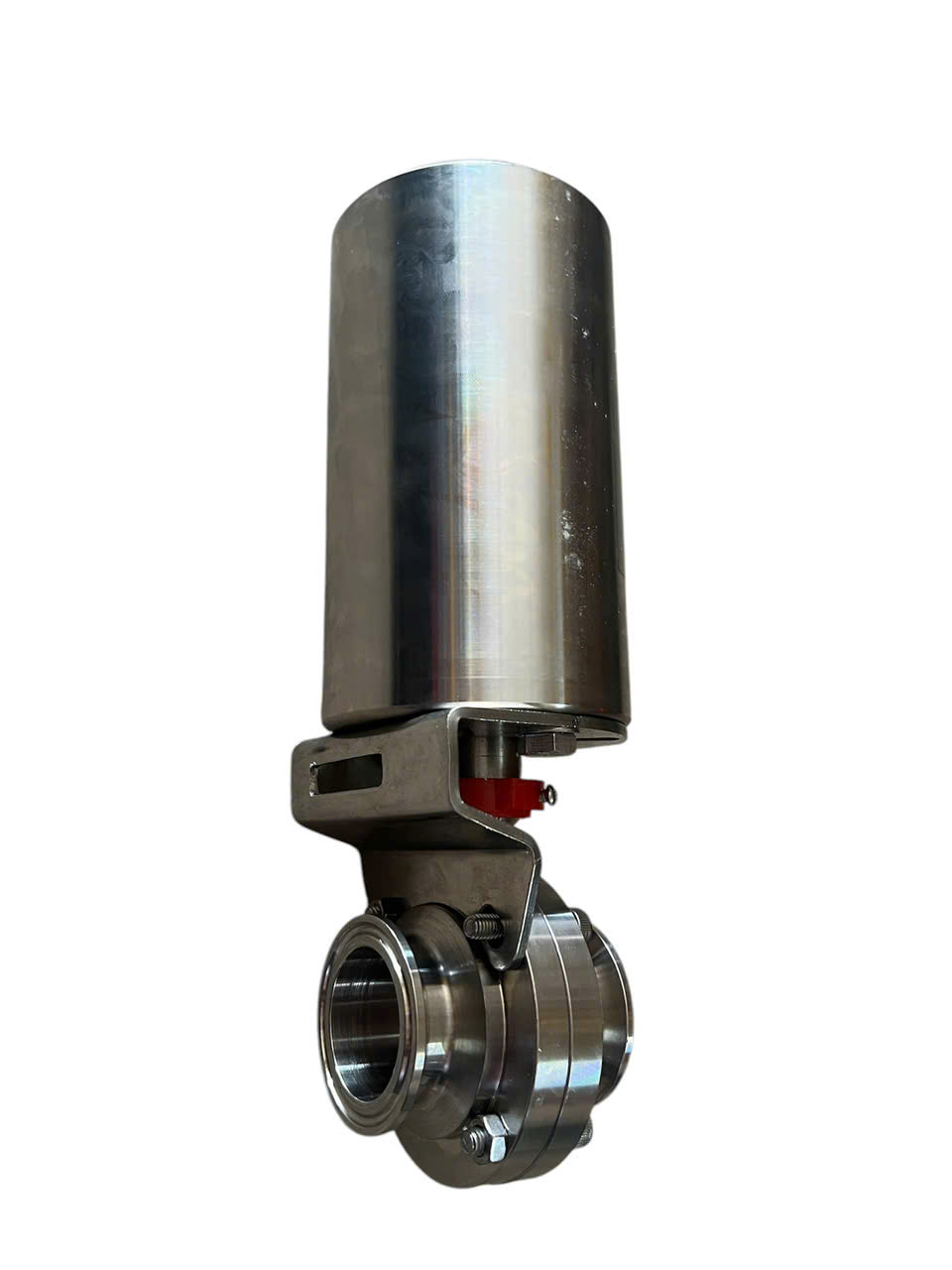

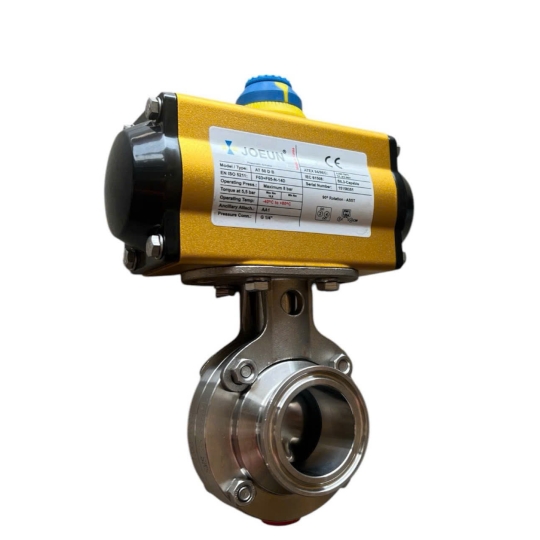

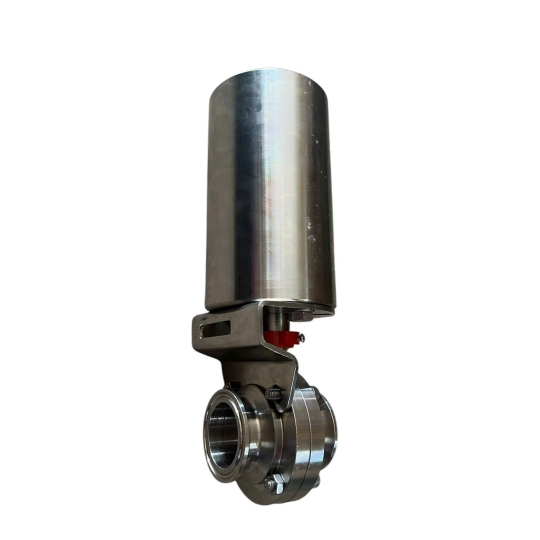

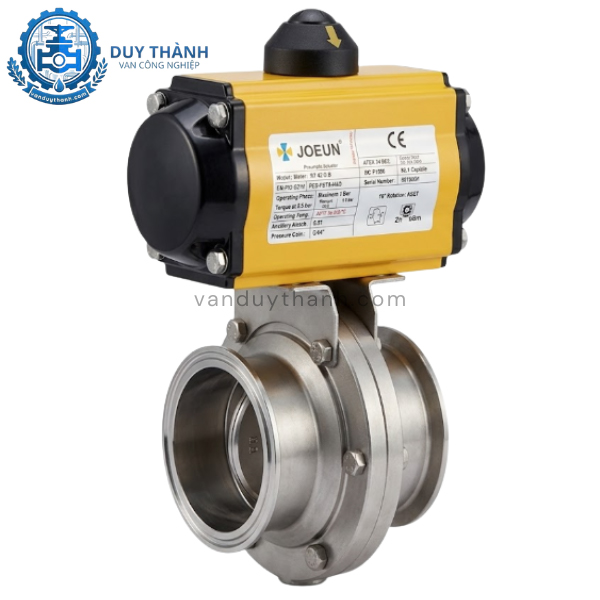

Van Bướm Inox Vi Sinh Điều Khiển Khí Nén
Van bướm inox vi sinh điều khiển khí nén là giải pháp tự động hóa tối ưu cho các hệ thống đường ống yêu cầu độ sạch tuyệt đối. Sản phẩm được chế tác từ vật liệu inox cao cấp (SUS304, SUS316L) với bề mặt được đánh bóng độ bóng cao (Ra < 0.6µm), ngăn chặn tối đa sự bám bẩn và vi khuẩn.
Kích cỡ: DN15 – DN200.
Vật liệu: Inox 304, 316L (Tiêu chuẩn vi sinh).
Gioăng làm kín: PTFE, EPDM, Silicon, FKM (chịu hóa chất và nhiệt độ).
Áp suất làm việc: PN10 (10 bar).
Nhiệt độ: -5°C đến 200°C.
Bộ truyền động khí nén: Tác động đơn (có lò xo phản hồi) hoặc tác động kép.
Kiểu kết nối: Clamp (nhanh chóng) hoặc hàn (chắc chắn).
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản.
Van bướm inox vi sinh điều khiển khí nén sở hữu những đặc tính kỹ thuật vượt trội, giúp nó trở thành linh kiện không thể thiếu trong các dây chuyền sản xuất hiện đại:
Độ tinh khiết bề mặt cực cao: Toàn bộ thân van và cánh van được xử lý bề mặt kỹ lưỡng, đạt các tiêu chuẩn vi sinh khắt khe như FDA hoặc 3A. Điều này giúp loại bỏ các khe hở cơ học, nơi vi khuẩn có thể trú ngụ.
Khả năng điều khiển tự động chính xác: Nhờ bộ truyền động khí nén (Pneumatic Actuator), van có khả năng đóng mở cực nhanh (chỉ từ 1-2 giây), giúp tối ưu hóa quy trình vận hành từ xa thông qua hệ thống tủ điều khiển PLC.
Độ bền và khả năng chịu nhiệt: Với dải nhiệt độ vận hành rộng từ -5°C đến 200°C, thiết bị này hoạt động ổn định ngay cả trong các quy trình tiệt trùng bằng hơi nóng (SIP) hoặc làm sạch tại chỗ (CIP).
Tính linh hoạt cao: Thiết kế nhỏ gọn, dễ dàng lắp đặt trong các không gian hẹp mà vẫn đảm bảo lưu lượng chảy qua tối đa, giảm thiểu tổn thất áp suất trên đường ống.
Trong các hệ thống sản xuất khép kín, dòng van này đóng vai trò then chốt trong việc kiểm soát dòng chảy của lưu chất.
Tác dụng lớn nhất của dòng van vi sinh là ngăn chặn sự nhiễm chéo. Với cấu tạo từ inox không gỉ và gioăng làm kín không độc hại, van không phản ứng hóa học với lưu chất, đảm bảo chất lượng thành phẩm đầu ra luôn tinh khiết nhất.
Thay vì vận hành bằng tay gạt hay vô lăng tốn sức người và thời gian, bộ điều khiển khí nén giúp doanh nghiệp tiết kiệm chi phí nhân công. Van có thể được cài đặt để đóng mở theo chu kỳ hoặc phối hợp nhịp nhàng với các thiết bị khác trong hệ thống.

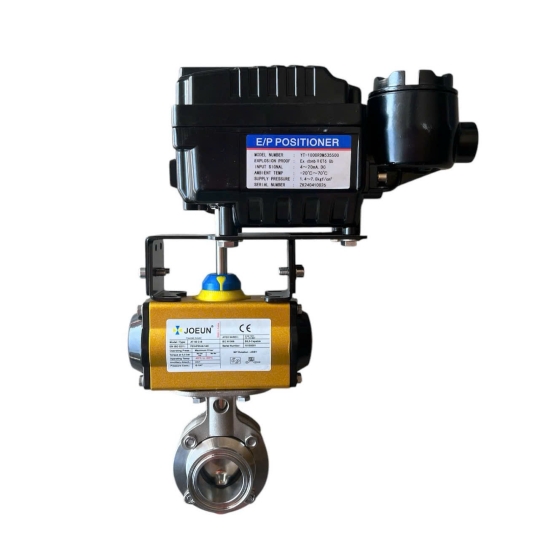

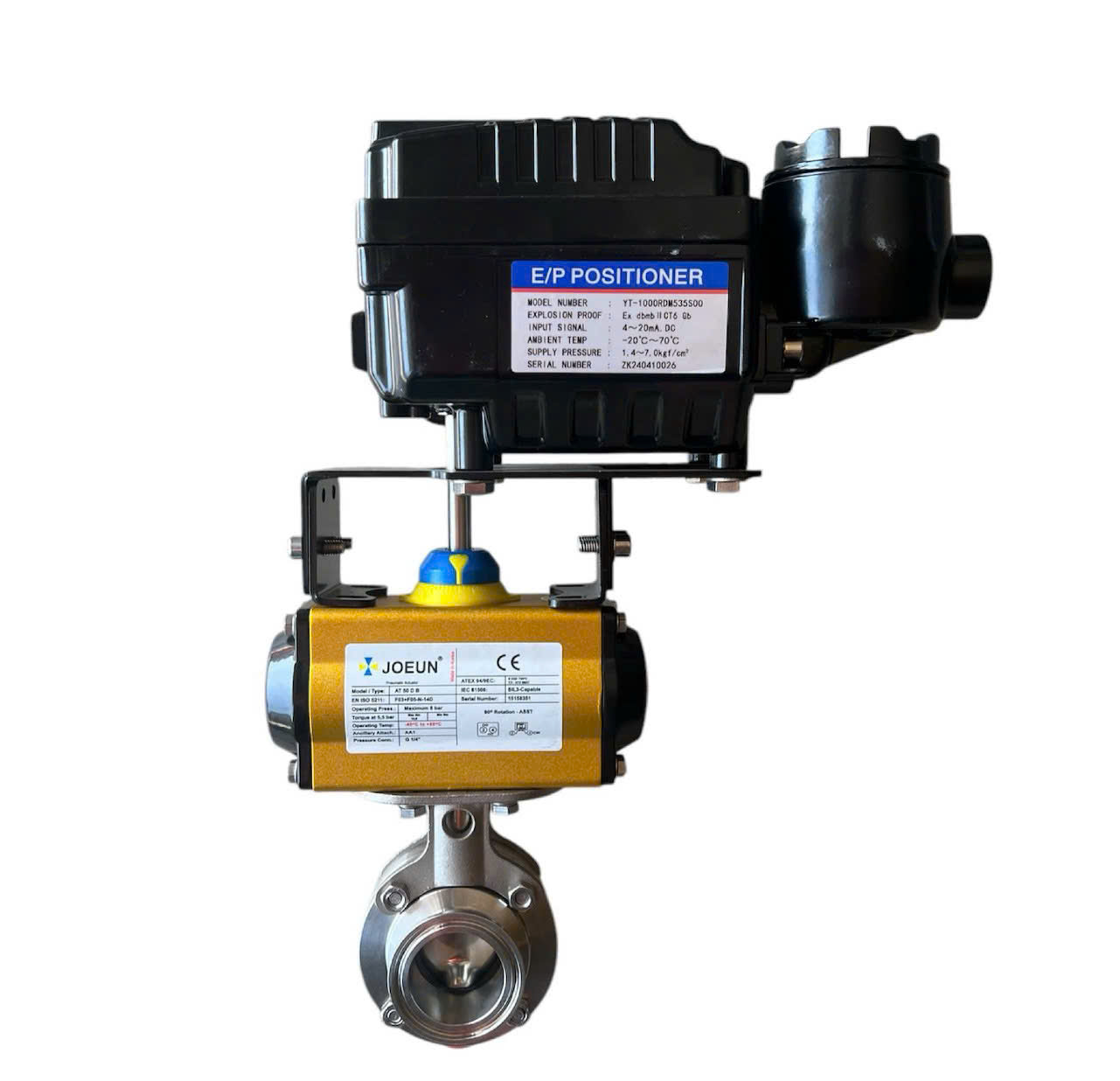

Dù mục đích chính là đóng/mở hoàn toàn, nhưng với các bộ actuator có kèm theo bộ định vị (Positioner), van bướm vi sinh còn có tác dụng điều tiết lưu lượng dòng chảy theo các góc mở khác nhau một cách linh hoạt.
Để quý khách hàng dễ dàng lựa chọn thiết bị phù hợp với hệ thống, Van Duy Thành cung cấp bảng thông số chi tiết dưới đây:
| Đặc tính | Chi tiết thông số |
| Dải kích thước | 15A – 200A (DN15 - DN200) |
| Vật liệu thân/cánh | Stainless Steel 304, 304L, 316, 316L |
| Vật liệu đệm (Seat) | EPDM, Silicon, PTFE (Teflon), FKM |
| Kiểu vận hành | Khí nén (Tác động đơn/Tác động kép) |
| Áp lực khí nén điều khiển | 2 bar - 8 bar |
| Áp suất làm việc | Max 10 bar (10kg/cm²) |
| Nhiệt độ môi chất | -5°C ~ 200°C |
| Tiêu chuẩn kết nối | SMS, DIN, ISO (Clamp hoặc Hàn) |
| Nguồn gốc | Korea, Taiwan, China, Japan, Thailand |
Thiết bị là sự kết hợp hoàn hảo giữa phần van cơ học vi sinh và bộ phận truyền động khí nén.
Thân van được đúc nguyên khối từ inox 304 hoặc 316L. Đặc điểm của phần thân này là thiết kế trơn nhẵn, không có các góc chết. Bề mặt ngoài thường được đánh bóng mờ, trong khi bề mặt tiếp xúc trực tiếp với lưu chất được đánh bóng gương để chống bám dính.
Đĩa van có hình dạng như một cánh bướm, có thể xoay 90 độ trong phạm vi của gioăng làm kín. Đây là bộ phận chịu áp lực chính của dòng chảy.

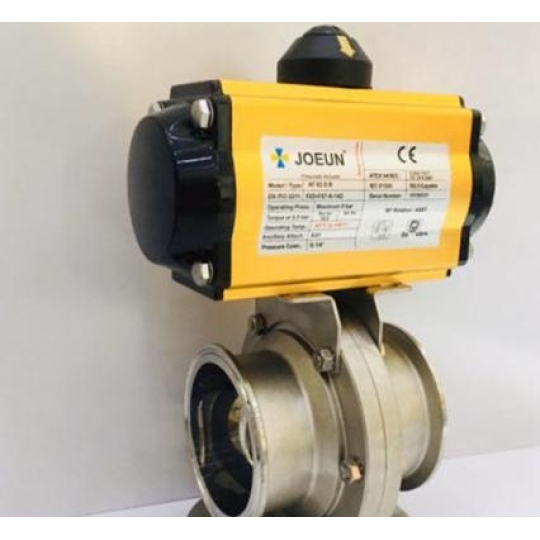

Được chế tạo từ hợp kim nhôm sơn phủ lớp chống ăn mòn. Bên trong bao gồm piston, lò xo (đối với loại tác động đơn) và trục bánh răng truyền động. Khi cấp khí nén, áp lực khí sẽ đẩy piston di chuyển, tạo ra mô-men xoắn làm xoay trục van.
Limit Switch Box: Bộ báo tín hiệu đóng/mở về tủ trung tâm.
Solenoid Valve: Van điện từ điều hướng dòng khí nén.
Bộ lọc khí nén: Đảm bảo nguồn khí cấp vào bộ actuator luôn sạch và khô.
Cơ chế vận hành của van bướm inox vi sinh điều khiển khí nén dựa trên việc chuyển hóa năng lượng khí nén thành chuyển động cơ học xoay.
Trạng thái đóng: Ở trạng thái bình thường (đối với loại tác động đơn thường đóng), lực lò xo sẽ giữ cho đĩa van nằm song song với gioăng làm kín, chặn hoàn toàn dòng chảy.
Trạng thái mở: Khi cấp khí nén vào buồng chứa của actuator, áp suất khí thắng lực lò xo (hoặc đẩy piston ở loại tác động kép), khiến trục van xoay một góc 90 độ. Lúc này, đĩa van sẽ nằm vuông góc với gioăng, tạo khoảng trống cho lưu chất đi qua.
Trạng thái điều tiết: Bằng cách kiểm soát áp suất khí nén đầu vào thông qua bộ định vị, người vận hành có thể điều khiển đĩa van dừng lại ở các góc mở từ 0-90 độ để tăng/giảm lưu lượng.
Nhờ đặc tính "sạch" và khả năng chống ăn mòn tuyệt vời, loại van này hiện diện trong hầu hết các nhà máy hiện đại:
Ngành thực phẩm và đồ uống: Sử dụng trong các hệ thống sản xuất sữa, nước giải khát, bia, rượu, nước mắm và các loại thực phẩm dạng lỏng khác.
Ngành dược phẩm: Ứng dụng trong dây chuyền sản xuất thuốc tiêm, thuốc uống, nước cất và các môi trường đòi hỏi sự vô trùng tuyệt đối.
Ngành hóa mỹ phẩm: Dùng trong sản xuất kem dưỡng da, dầu gội, nước hoa, nơi các hóa chất nhẹ có thể gây ăn mòn các loại vật liệu thông thường.
Hệ thống xử lý nước tinh khiết: Các hệ thống lọc nước RO, nước khử khoáng trong các nhà máy sản xuất linh kiện điện tử.
Để đảm bảo van hoạt động bền bỉ và không xảy ra sự cố rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:
Kiểm tra kích thước đường ống và kích thước van đảm bảo đồng nhất.
Vệ sinh sạch sẽ bên trong đường ống, loại bỏ mạt sắt, cát đá hoặc các vật cứng có thể làm rách gioăng van.
Kiểm tra nguồn khí nén cấp cho bộ actuator (áp suất có nằm trong dải cho phép không).
Đối với kiểu kết nối Clamp: Đây là kiểu lắp đặt phổ biến nhất. Bạn chỉ cần đặt van vào giữa hai đầu ống đã có sẵn khớp nối Clamp, chèn gioăng và dùng vòng kẹp (Clamp) để siết chặt. Ưu điểm là tháo lắp cực kỳ nhanh chóng để vệ sinh hàng ngày.
Đối với kiểu kết nối Hàn: Cần tháo phần gioăng và bộ actuator ra trước khi hàn thân van vào đường ống để tránh nhiệt độ cao làm biến dạng gioăng cao su. Sau khi mối hàn nguội hoàn toàn mới tiến hành lắp lại.
Sau khi lắp đặt, hãy tiến hành cấp khí để van đóng mở thử vài lần. Quan sát xem chuyển động có mượt mà không, có tiếng kêu lạ hay bị rò rỉ khí nén tại các khớp nối hay không.
Van Duy Thành tự hào là đối tác tin cậy của hàng trăm doanh nghiệp trong lĩnh vực cung ứng vật tư công nghiệp và giải pháp tự động hóa tại Việt Nam.
Tại Van Duy Thành, chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến giải pháp tối ưu cho hệ thống của bạn:
Sản phẩm chính hãng: Toàn bộ sản phẩm van bướm vi sinh đều được nhập khẩu trực tiếp từ các thương hiệu danh tiếng tại Hàn Quốc, Đài Loan, Nhật Bản... với đầy đủ giấy tờ CO, CQ.
Chất lượng kiểm định khắt khe: Mỗi sản phẩm trước khi xuất kho đều được đội ngũ kỹ thuật của Van Duy Thành kiểm tra áp lực và khả năng vận hành thực tế.
Tư vấn kỹ thuật chuyên sâu: Với kinh nghiệm thực chiến, chúng tôi sẵn sàng hỗ trợ khách hàng lựa chọn loại vật liệu (304 hay 316L) và loại gioăng (EPDM hay PTFE) phù hợp nhất với môi chất sử dụng để kéo dài tuổi thọ thiết bị.
Chính sách hậu mãi ưu việt: Bảo hành dài hạn lên đến 12-18 tháng, hỗ trợ giao hàng nhanh chóng trên toàn quốc và luôn sẵn sàng linh kiện thay thế tại kho.
Hãy liên hệ ngay với Van Duy Thành để nhận được báo giá tốt nhất và sự hỗ trợ tận tâm cho dự án của bạn!

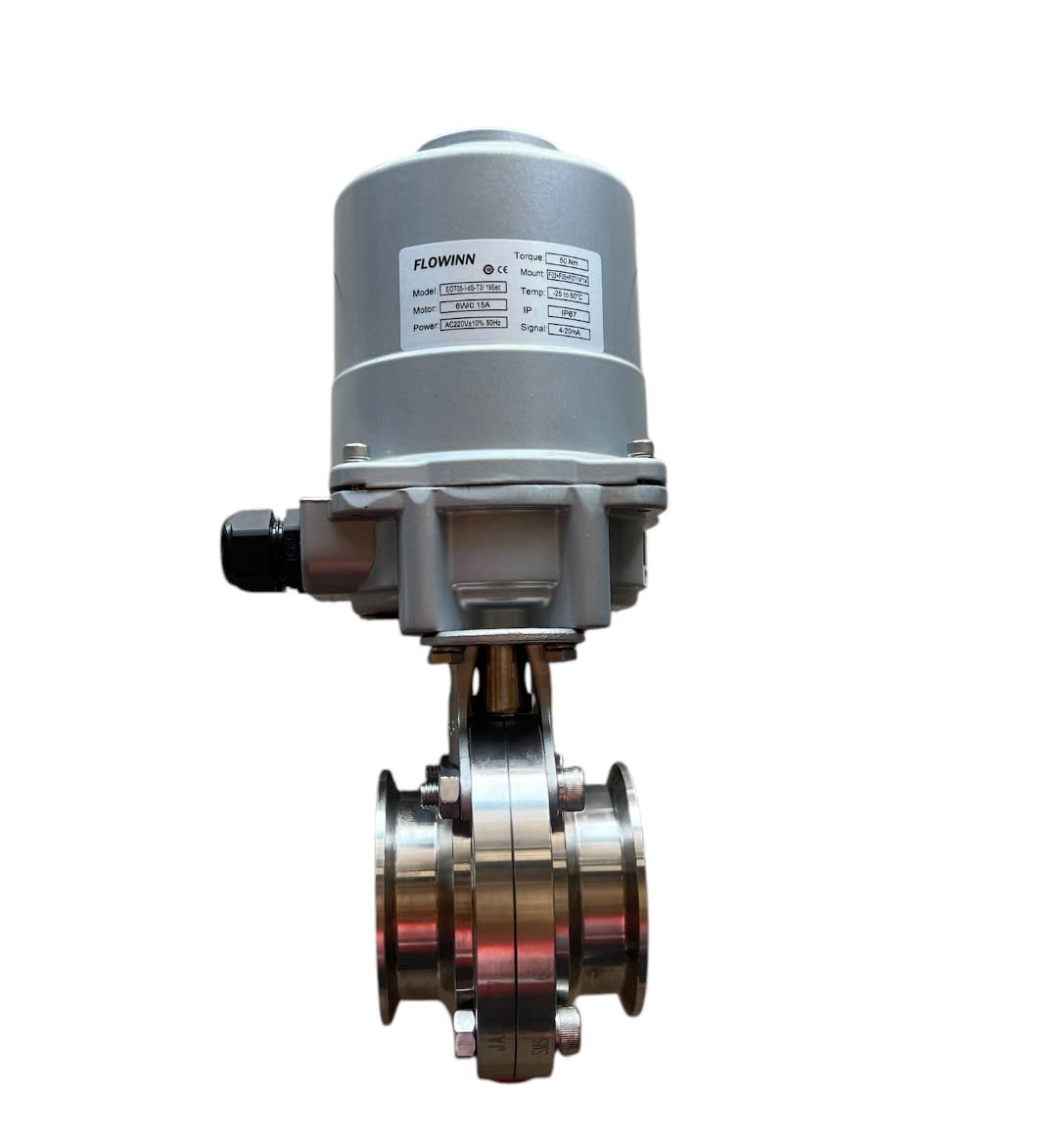

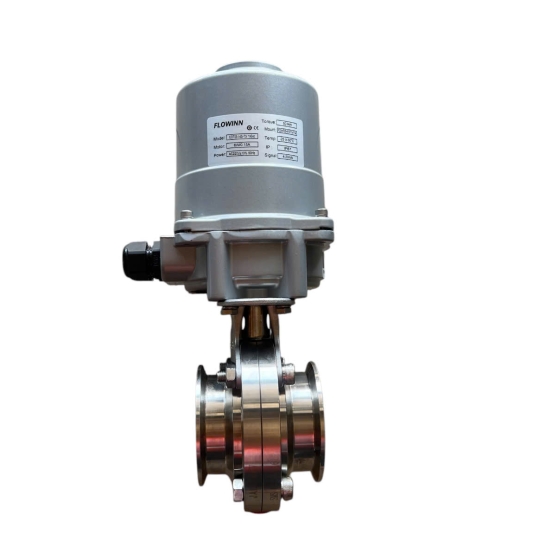

⇒ XEM THÊM : Van Bướm Vi Sinh Nối Clamp Điều Khiển Điện
