Van Bi Inox Vi Sinh Nối Clamp Có Đế

1. Tính năng của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Van bi inox vi sinh nối clamp có đế là dòng van cao cấp được thiết kế chuyên biệt cho các hệ thống yêu cầu độ sạch tuyệt đối và khả năng tự động hóa linh hoạt. Sản phẩm sở hữu những tính năng vượt trội như:

• Thiết kế "Có đế" tiêu chuẩn ISO 5211: Phần thân van được đúc sẵn bệ đỡ gia công chính xác. Tính năng này giúp người dùng dễ dàng tháo rời tay gạt để tích hợp trực tiếp đầu điều khiển điện hoặc bộ điều khiển khí nén mà không cần sử dụng thêm giá đỡ (bracket) trung gian.

• Kết nối nhanh dạng Clamp: Phương thức nối clamp giúp việc lắp đặt vào hệ thống đường ống vi sinh trở nên nhanh chóng, tối ưu hóa thời gian thi công và bảo trì định kỳ.

• Độ bóng bề mặt cực cao (Ra ≤ 0.4 - 0.8 µm): Toàn bộ bề mặt trong và ngoài của van được đánh bóng cơ học hoặc điện hóa theo chuẩn vi sinh khắt khe. Tính năng này ngăn chặn hoàn toàn hiện tượng bám dính của lưu chất, hạn chế tối đa sự phát triển của vi khuẩn và nấm mốc.

2. Tác dụng của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Trong các dây chuyền sản xuất hiện đại, dòng van này đóng vai trò then chốt nhờ các tác dụng thực tiễn:

• Điều hướng và kiểm soát lưu chất chính xác: Với cấu tạo đa dạng từ dòng 2 ngã (đóng/mở dòng chảy thẳng) đến dòng 3 ngã chữ L hoặc chữ T, van cho phép phân nhánh, trộn dòng hoặc chuyển hướng lưu chất một cách linh hoạt.

• Đảm bảo vệ sinh an toàn thực phẩm và dược phẩm: Van không làm thay đổi tính chất hóa lý của lưu chất, bảo vệ dòng sản phẩm khỏi các nguy cơ nhiễm khuẩn chéo.

• Tối ưu hóa quy trình vệ sinh tại chỗ (CIP/SIP): Nhờ thiết kế lòng van thông suốt, không có góc chết (Dead leg), dòng van này cho phép các dung dịch tẩy rửa và hơi nóng luân chuyển tự do, làm sạch hoàn toàn hệ thống mà không cần tháo rời từng chi tiết.

3. Thông số kỹ thuật của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của dòng sản phẩm giúp quý khách hàng dễ dàng đối chiếu và lựa chọn:

4. Cấu tạo của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Một bộ van hoàn chỉnh được cấu thành từ các bộ phận chất lượng cao, phối hợp đồng bộ:

4.1. Thân van (Body)

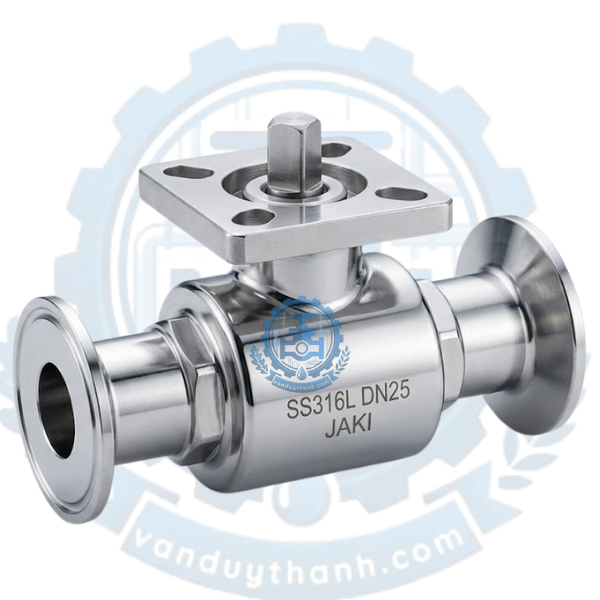

Thân van được chế tạo từ inox tấm hoặc inox đúc nguyên khối (mác thép 304 hoặc 316L để chống ăn mòn Clorua). Thiết kế thân gồm 2 hoặc 3 mảnh ghép lại, có tích hợp bệ đế vuông ở phía trên đỉnh để gá lắp thiết bị tự động.

4.2. Bi van (Ball) và Trục van (Stem)

• Bi van: Quả cầu inox đục lỗ xuyên tâm, bề mặt được mài bóng gương tinh xảo để giảm tối đa ma sát đối với đệm làm kín.

• Trục van: Liên kết bi van với bộ phận điều khiển, được thiết kế chống văng (Anti-blowout stem) nhằm bảo đảm an toàn tuyệt đối khi hệ thống tăng áp đột ngột.

4.3. Gioăng làm kín (Seat & Gaskets)

Thường sử dụng PTFE tinh khiết hoặc PTFE gia cường đáp ứng tiêu chuẩn FDA của Mỹ. Hệ thống gioăng bao quanh bi van và các khớp nối bích thân giúp chống rò rỉ tuyệt đối.

4.4. Đầu nối Clamp và Bộ điều khiển

• Đầu nối Clamp: Nằm ở hai đầu van, tương thích với đai kẹp clamp của đường ống.

• Bộ điều khiển: Có thể là tay gạt bằng inox bọc nhựa, hoặc thay thế bằng actuator khí nén/điện điều khiển On/Off hoặc tuyến tính.

5. Nguyên lý làm việc của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Nguyên lý hoạt động của dòng van này dựa trên chuyển động quay 90º của bi van bên trong lòng thân:

5.1. Cơ chế vận hành của dòng van 2 ngã

• Trạng thái Mở: Khi tác động lực vào tay gạt hoặc khi bộ điều khiển nhận tín hiệu, trục van sẽ xoay một góc 90º. Lỗ xuyên tâm của bi van nằm trùng với hướng của đường ống dẫn, cho phép lưu chất đi qua với lưu lượng tối đa mà không gây sụt áp.

• Trạng thái Đóng: Khi xoay ngược lại một góc 90º, phần thân kín của bi van sẽ chắn ngang dòng chảy. Áp lực của dòng lưu chất ép chặt bi van vào gioăng PTFE, chặn đứng hoàn toàn dòng chảy.

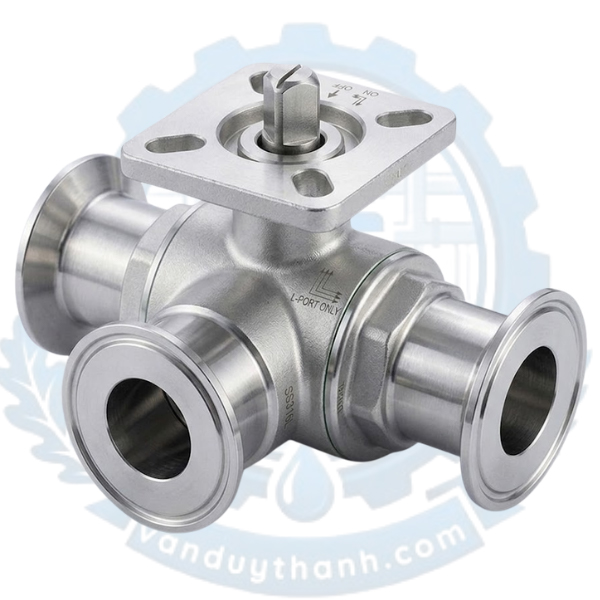

5.2. Cơ chế vận hành của dòng van 3 ngã

• Dạng chữ L (L-Port): Cho phép dòng chảy đi vào từ cửa đáy và rẽ sang trái hoặc phải, dùng để chuyển hướng dòng lưu chất giữa hai đường ống khác nhau.

• Dạng chữ T (T-Port): Ngoài khả năng chuyển hướng, dạng này còn cho phép thông cả 3 cửa cùng lúc để hòa trộn các dòng lưu chất lại với nhau.

6. Môi trường ứng dụng của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Nhờ đặc tính siêu sạch và khả năng kháng hóa chất tốt của vật liệu Inox 316L, van được ứng dụng rộng rãi trong các ngành công nghiệp "sạch":

• Ngành sản xuất sữa và nước giải khát: Sử dụng trong hệ thống bồn chứa, đường ống dẫn sữa tươi, nước ngọt, bia rượu, nơi yêu cầu nghiêm ngặt về chỉ số vi sinh.

• Ngành công nghiệp dược phẩm và sinh học: Lắp đặt trong các dây chuyền sản xuất thuốc nước, thực phẩm chức năng, nước cất y tế, nơi không cho phép có bất kỳ sự nhiễm khuẩn nào.

• Ngành hóa mỹ phẩm: Ứng dụng để dẫn các loại dung dịch sạch, kem, dầu gội, nước hoa có tính ăn mòn nhẹ.

• Hệ thống khí và hơi sạch: Sử dụng trong hệ thống cấp khí nén sạch phòng thí nghiệm, hệ thống hơi nóng tiệt trùng (Steam vô trùng).

7. Hướng dẫn lắp đặt của Van Bi Inox Vi Sinh Nối Clamp Có Đế

Việc lắp đặt đúng kỹ thuật giúp hệ thống vận hành trơn tru và kéo dài tuổi thọ cho gioăng van:

• Bước 1: Kiểm tra và làm sạch: Vệ sinh sạch phần đầu ống vi sinh và hai đầu clamp của van. Đảm bảo không còn bụi bẩn, vụn kim loại bám dính.

• Bước 2: Đặt gioăng đệm (Gasket Clamp): Chọn loại gioăng clamp phù hợp (EPDM hoặc PTFE) cùng kích cỡ, đặt vào rãnh định vị giữa đầu van và đầu ống.

• Bước 3: Định vị và kẹp cùm (Clamp): Áp sát hai đầu nối lại với nhau sao cho gioăng đệm nằm chính giữa. Đưa cùm kẹp (Tri-clamp) ôm trọn hai đầu nối bích và siết chặt chốt định vị bằng tay hoặc dụng cụ cho đến khi chắc chắn.

• Bước 4: Kiểm tra vận hành: Thử vận hành tay gạt hoặc cấp nguồn cho bộ điều khiển để kiểm tra xem bi van có bị kẹt hay không trước khi chạy thử tải lưu chất.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Inox Vi Sinh Nối Clamp Có Đế

• Hiện tượng rò rỉ tại vị trí kết nối Clamp:

  • Nguyên nhân: Cùm clamp siết chưa đủ chặt, gioăng đệm bị lệch hoặc đã bị rách do tháo lắp nhiều lần.

  • Cách khắc phục: Tiến hành siết lại chốt cùm kẹp. Nếu vẫn rò rỉ, cần xả áp hệ thống, tháo cùm kiểm tra và thay mới gioăng đệm mặt clamp.

• Van bị kẹt, lực vặn nặng hơn bình thường:

  • Nguyên nhân: Do lưu chất có độ bám dính cao (như đường đặc, keo mỹ phẩm) tích tụ lâu ngày làm bó cứng bi van, hoặc gioăng PTFE bên trong bị biến dạng do quá nhiệt.

  • Cách khắc phục: Thực hiện chu trình vệ sinh CIP bằng nước nóng hoặc hóa chất chuyên dụng. Nếu gioăng bị biến dạng, cần tháo van ra để thay bộ gioăng làm kín mới.

• Rò rỉ lưu chất qua trục van (cổ van):

  • Nguyên nhân: Gioăng cổ (vòng đệm trục) bị mòn sau hàng ngàn lần đóng mở.

  • Cách khắc phục: Siết nhẹ đai ốc ép cổ trên bệ đế của van để làm khít lại, hoặc thay thế gioăng trục mới nếu hiện tượng rò rỉ không chấm dứt.

9. Van Duy Thành chuyên cung cấp Van Bi Inox Vi Sinh Nối Clamp Có Đế

Khi có nhu cầu tối ưu hóa hệ thống vi sinh của mình bằng dòng Van Bi Inox Vi Sinh Nối Clamp Có Đế, quý khách hàng hãy tin tưởng lựa chọn Van Duy Thành. Chúng tôi tự hào là đơn vị phân phối các dòng van công nghiệp, van vi sinh nhập khẩu chính hãng với đầy đủ giấy tờ CO, CQ từ các thương hiệu uy tín toàn cầu.

Đến với Van Duy Thành, quý khách sẽ nhận được sự tư vấn kỹ thuật tận tâm, giải pháp lắp đặt tối ưu chi phí cùng chính sách bảo hành chính hãng dài hạn. Liên hệ ngay với chúng tôi để nhận bảng báo giá tốt nhất:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
