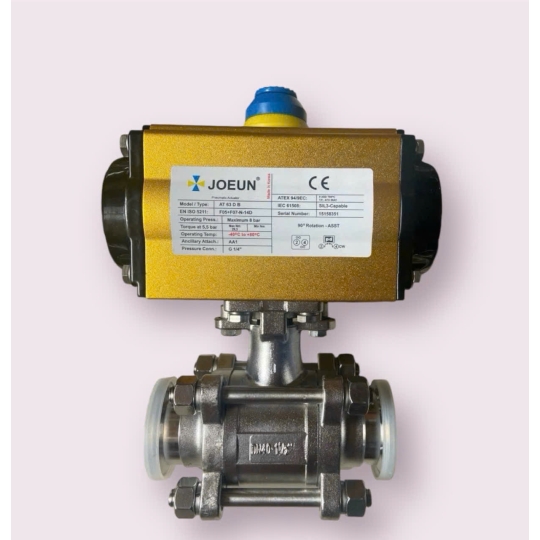

Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

1. Tính năng của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Van bi 3 thân inox 316 nối clamp khí nén On-off sở hữu nhiều đặc tính ưu việt nhờ sự kết hợp giữa vật liệu cao cấp và công nghệ tự động hóa hiện đại:

• Tự động hóa hoàn toàn: Nhờ bộ truyền động khí nén, van có khả năng đóng hoặc mở cực nhanh (chỉ từ 1 – 2 giây), giúp tối ưu hóa hiệu suất vận hành so với các dòng van cơ truyền thống.

• Khả năng chống ăn mòn tuyệt đối: Chất liệu inox 316 (SUS316) bổ sung hàm lượng Molybdenum giúp van chịu được các môi trường Clorua, axit loãng và các hóa chất tẩy rửa mạnh mà không bị gỉ sét hay ăn mòn bề mặt.

• Độ bóng bề mặt cao (Chuẩn vi sinh): Kiểu kết nối clamp giúp bề mặt trong và ngoài của van cực kỳ nhẵn mịn. Tính năng này ngăn chặn tối đa sự bám dính của vi khuẩn, mảng bám sinh học, đáp ứng nghiêm ngặt các tiêu chuẩn vệ sinh an toàn.

• Thiết kế linh hoạt và dễ bảo trì: Cấu trúc 3 thân (3 mảnh) cho phép người dùng dễ dàng tháo rời phần thân giữa để thay thế gioăng làm kín hoặc vệ sinh bi van mà không cần phải cắt hay tháo toàn bộ hệ thống đường ống.

2. Tác dụng của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Trong các hệ thống công nghiệp hiện đại, dòng van này đóng vai trò là "người gác cổng" đáng tin cậy với các tác dụng cốt lõi:

• Kiểm soát và điều tiết dòng lưu chất: Nhiệm vụ chính của van là đóng hoặc mở hoàn toàn lưu lượng chất lỏng, dung dịch hoặc khí gas đi qua đường ống một cách chính xác tuyệt đối, ngăn chặn hiện tượng rò rỉ.

• Đảm bảo an toàn vệ sinh nghiêm ngặt: Đối với các ngành sản xuất thực phẩm và dược phẩm, van giúp cô lập dòng chảy mà không làm thay đổi tính chất hóa lý của sản phẩm, bảo vệ người tiêu dùng cuối cùng.

• Nâng cao năng suất và giảm chi phí nhân công: Tích hợp vào hệ thống điều khiển trung tâm (PLC), van tự động đóng mở theo chu trình cài đặt sẵn, giảm thiểu tối đa sai sót từ con người và tiết kiệm chi phí vận hành lâu dài.

3. Thông số kỹ thuật của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Để quý khách hàng dễ dàng đối chiếu và lựa chọn model phù hợp với thiết kế hệ thống, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết dưới đây:

4. Cấu tạo của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

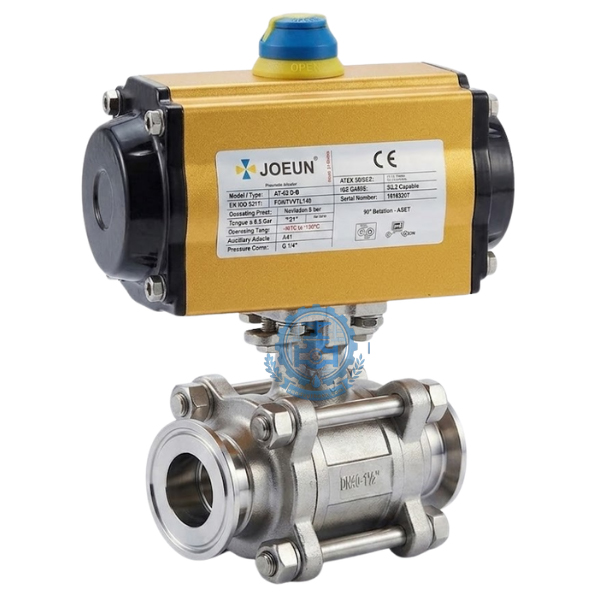

Sản phẩm được tối ưu hóa thiết kế bằng cách kết hợp hai khối thành phần chính: Thân van bi vi sinh 3 mảnh và Bộ truyền động khí nén (Pneumatic Actuator).

4.1. Phần thân van bi inox

• Thân van (Body): Gồm 3 mảnh tách biệt được liên kết chặt chẽ bằng các bu lông chịu lực. Thiết kế này giúp van chịu được áp lực rung lắc lớn trên đường ống.

• Bi van (Ball): Một quả cầu inox được xuyên tâm, bề mặt mài nhẵn bóng gương để giảm ma sát tối đa với gioăng làm kín.

• Trục van (Stem): Thanh kim loại truyền lực từ bộ khí nén xuống bi van, được chế tạo bằng inox đặc chịu lực vặn xoắn cao.

• Gioăng làm kín (Seat/Gasket): Thường làm bằng Teflon (PTFE) có hệ số ma sát thấp, chịu nhiệt tốt và không phản ứng với hóa chất.

4.2. Bộ điều khiển khí nén

• Vỏ bộ khí nén: Đúc bằng hợp kim nhôm nguyên khối, nhẹ nhưng chịu lực va đập tốt, bề mặt phủ lớp tĩnh điện tiêu chuẩn IP67.

• Hệ thống piston và lò xo: Nhận áp lực khí nén để tịnh tiến, thông qua hệ bánh răng truyền động biến chuyển động thẳng thành chuyển động quay 90° của trục van.

5. Nguyên lí làm việc của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Van hoạt động dựa trên nguyên lý chuyển đổi năng lượng từ áp suất khí nén thành cơ năng xoay. Quy trình vận hành On-Off diễn ra như sau:

• Chu trình Mở van (ON): Khí nén có áp lực (khoảng 4 - 8 bar) được cấp vào buồng chứa của bộ truyền động. Áp lực này đẩy piston di chuyển sang hai bên, tác động lên trục răng làm trục van xoay một góc đúng 90°. Khi đó, lỗ xuyên tâm của bi van nằm trùng với hướng của đường ống, cho phép lưu chất đi qua hoàn toàn với lưu lượng tối đa.

• Chu trình Đóng van (OFF):

  • Đối với dạng tác động đơn (Spring Return): Khi ngắt nguồn khí nén, lực đàn hồi của các lò xo bên trong sẽ tự động đẩy piston trở lại vị trí ban đầu, xoay bi van góc 90° để chắn ngang dòng chảy.

  • Đối với dạng tác động kép (Double Acting): Người điều hành cần cấp khí nén vào cổng đối diện để đẩy piston dịch chuyển ngược lại, đưa van về trạng thái đóng hoàn toàn.

6. Môi trường ứng dụng của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Nhờ đặc tính sạch sẽ, kháng hóa chất và chịu được áp lực cao, van bi 3 thân inox 316 nối clamp được ứng dụng rộng rãi trong các môi trường đặc thù:

• Ngành sản xuất F&B (Thực phẩm và Nước giải khát): Hệ thống dẫn sữa, nước ngọt, bia, rượu, nước mắm và các sản phẩm nước sốt có độ mặn, độ axit cao.

• Ngành Dược phẩm và Công nghệ sinh học: Đường ống dẫn nước cất truyền dịch, các phòng thí nghiệm, nhà máy sản xuất thuốc, thực phẩm chức năng đòi hỏi vô trùng.

• Hóa chất và Mỹ phẩm: Môi trường sản xuất xà phòng, kem dưỡng da, hóa chất tẩy rửa hoặc các dung dịch có tính ăn mòn nhẹ đến trung bình.

• Hệ thống xử lý nước sạch và nước thải công nghiệp: Các module lọc nước màng RO, xử lý hóa chất ngành dệt nhuộm, xi mạ.

7. Hướng dẫn lắp đặt Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ cho van và ngăn ngừa sự cố rò rỉ hệ thống. Hãy tuân thủ các bước sau:

7.1. Chuẩn bị trước khi lắp đặt

• Làm sạch hoàn toàn đường ống, loại bỏ mạt hàn, cát đá hoặc rác công nghiệp còn sót lại bên trong nhằm tránh làm trầy xước bi van và gioăng.

• Kiểm tra thông số áp lực, nhiệt độ của hệ thống xem có phù hợp với giới hạn ghi trên thân van hay không.

7.2. Các bước tiến hành lắp đặt

• Bước 1: Đặt vòng đệm làm kín (Gasket vi sinh) vào giữa mặt clamp của van và mặt clamp của đường ống.

• Bước 2: Căn chỉnh cho hai đầu ống và van đồng tâm với nhau để tránh tạo ứng suất vặn vẹo.

• Bước 3: Đeo đai kẹp Clamp vào và tiến hành siết chặt từ từ vặn tay hồng (hoặc bu lông) cho đến khi mối nối khít hoàn toàn. Không siết quá lỏng gây rò rỉ, cũng không siết quá chặt làm biến dạng gioăng.

• Bước 4: Kết nối dây cấp khí nén vào bộ truyền động. Vận hành thử nghiệm đột xuất 2 - 3 lần để kiểm tra độ ổn định trước khi cho lưu chất chạy qua.

8. Những lỗi thường gặp và cách khắc phục của Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Trong quá trình vận hành lâu năm, van có thể gặp một số sự cố nhỏ. Dưới đây là cách nhận biết và xử lý nhanh:

• Van bị rò rỉ lưu chất ở đầu nối Clamp:

  • Nguyên nhân: Do đai clamp bị lỏng sau thời gian dài rung lắc, hoặc gioăng làm kín bị lệch, rách.

  • Khắc phục: Siết lại đai kẹp. Nếu vẫn rò rỉ, hãy xả áp hệ thống, tháo ra kiểm tra và thay thế vòng đệm vi sinh mới.

• Van đóng mở chậm hoặc không thể đóng mở hoàn toàn:

  • Nguyên nhân: Áp lực khí nén cấp vào không đủ 8 bar, hoặc có dị vật bám cứng vào bi van.

  • Khắc phục: Kiểm tra lại máy nén khí và đường ống dẫn khí xem có bị rò rỉ không. Nếu do kẹt rác, cần tháo phần thân giữa của van ra để vệ sinh sạch sẽ.

• Có tiếng kêu lớn hoặc khí nén bị xì ở bộ điều khiển:

  • Nguyên nhân: Gioăng cao su bên trong bộ khí nén bị mòn, rách sau hàng nghìn lần tịnh tiến.

  • Khắc phục: Liên hệ nhà cung cấp để mua bộ kit thay thế gioăng phớt bên trong bộ khí nén.

9. Van Duy Thành chuyên cung cấp sản phẩm Van Bi 3 Thân Inox 316 Nối Clamp Đóng Mở Bằng Khí Nén On-off

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam, chuyên nhập khẩu và phân phối các dòng van công nghiệp vi sinh chính hãng từ các thương hiệu danh tiếng như Haitima (Đài Loan), Kosaplus (Hàn Quốc), Aloha.

Chúng tôi cam kết:

• Hàng sẵn kho số lượng lớn từ DN15 – DN100, đầy đủ giấy tờ chứng nhận CO, CQ.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và tiết kiệm chi phí nhất cho công trình của bạn.

• Chính sách bảo hành dài hạn, lỗi 1 đổi 1 nhanh chóng.
