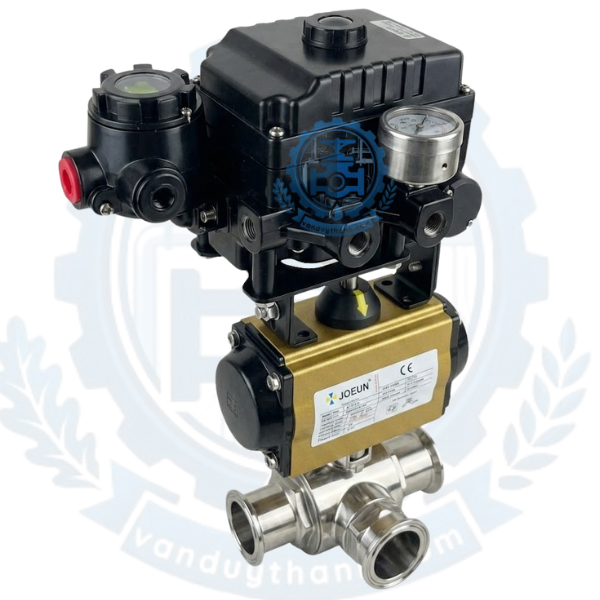

Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

1. Tính năng của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Thiết bị mang trong mình những tính năng vượt trội, đáp ứng xu hướng tự động hóa thông minh trong công nghiệp vi sinh:

• Điều khiển đa kênh chính xác: Với thiết kế 3 ngả, van không chỉ đóng/ngắt mà còn có khả năng điều tiết lưu lượng phân phối giữa các cổng theo tỷ lệ phần trăm nhờ bộ định vị tuyến tính.

• Độ bóng bề mặt hoàn hảo: Toàn bộ thân van được xử lý đánh bóng đạt tiêu chuẩn vi sinh, giúp ngăn ngừa sự bám dính của vi khuẩn và tạp chất, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm.

• Kết nối đa dạng và linh hoạt: Dễ dàng lắp đặt với các chuẩn Phi 25.4, 38, 51.8, 63 thông qua các kiểu nối Clamp nhanh hoặc hàn vi sinh.

• Độ nhạy và độ chính xác cao: Bộ truyền động khí nén phản hồi tức thì với tín hiệu điều khiển, sai số vị trí cực thấp, giúp duy trì công thức pha trộn luôn chuẩn xác.

• Khả năng làm sạch tại chỗ (CIP): Cấu tạo inox vi sinh cao cấp cho phép van chịu được các loại dung dịch tẩy rửa mạnh và quá trình tiệt trùng hơi nước nóng.

2. Tác dụng của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Sản phẩm đóng vai trò then chốt trong việc điều phối dòng chảy tại các nút giao hệ thống:

2.1. Điều hướng và phân chia dòng chảy

Với kiểu van chữ L hoặc chữ T, thiết bị có tác dụng chuyển hướng dòng lưu chất từ một cổng vào sang các cổng ra khác nhau hoặc trộn lẫn hai dòng lưu chất theo một tỷ lệ nhất định được thiết lập trên hệ thống PLC.

2.2. Kiểm soát lưu lượng định mức

Nhờ tính năng tuyến tính, van đóng vai trò như một bộ điều tiết thông minh, giúp kiểm soát chính xác lượng môi chất cần thiết cho từng công đoạn sản xuất, tránh thất thoát nguyên liệu quý.

2.3. Bảo vệ độ tinh khiết sản phẩm

Sử dụng vật liệu Inox 316L và gioăng PTFE thực phẩm giúp van không gây ra các phản ứng hóa học với môi chất, đảm bảo giữ nguyên hương vị và đặc tính hóa học của sản phẩm đầu ra.

3. Thông số kỹ thuật của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Dưới đây là bảng thông số chi tiết để khách hàng dễ dàng đối chiếu cho hệ thống của mình:

4. Cấu tạo của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Thiết bị là một tổ hợp cơ điện và khí nén tinh xảo:

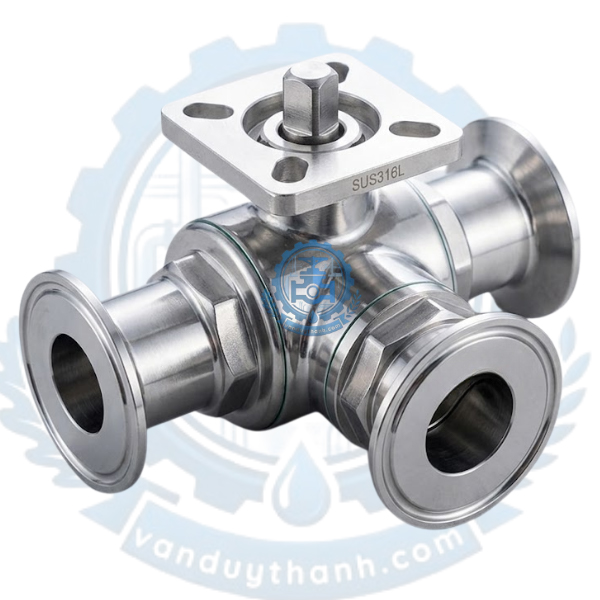

4.1. Thân van bi 3 ngả vi sinh

Được đúc từ inox 316L cao cấp. Bên trong là quả bi rỗng được khoét lỗ chữ L hoặc chữ T tùy theo yêu cầu vận hành. Bề mặt ngoài và khoang bên trong đều được đánh bóng gương.

4.2. Bộ truyền động khí nén (Actuator)

Sử dụng thân nhôm hợp kim nhẹ và bền. Bộ khí nén chuyển đổi áp lực khí thành mô-men xoắn để xoay trục van bi theo góc mở mong muốn.

4.3. Bộ định vị (Positioner) & Phụ kiện

Là thiết bị điều tiết lượng khí nén đi vào bộ truyền động dựa trên tín hiệu điện đầu vào. Ngoài ra có thể lắp thêm công tắc giám sát hành trình hoặc van điện từ phụ trợ.

5. Nguyên lí làm việc của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Nguyên lý làm việc dựa trên sự tương tác giữa tín hiệu analog và chuyển động của quả bi:

1. Nhận tín hiệu: Bộ Positioner nhận tín hiệu điện (ví dụ 12mA).

2. Điều tiết khí: Positioner sẽ tính toán áp suất khí nén cần thiết để đẩy piston di chuyển, làm xoay quả bi một góc tương ứng (ví dụ 45º).

3. Thay đổi luồng chảy: Tùy vào quả bi là dạng L hay T:

   • Kiểu L: Cho phép lưu chất đi từ cổng chung sang một trong hai cổng ra còn lại.

   • Kiểu T: Có thể cho phép lưu chất đi thông 3 cửa cùng lúc hoặc trộn dòng.

4. Phản hồi: Hệ thống sẽ liên tục cập nhật vị trí trục van để đảm bảo góc mở của quả bi luôn đúng với cài đặt từ trung tâm điều khiển.

6. Môi trường ứng dụng của Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Nhờ tiêu chuẩn vi sinh khắt khe, van được ứng dụng rộng rãi trong các lĩnh vực:

• Sản xuất sữa và đồ uống: Điều tiết và phân phối sữa, nước trái cây vào các bồn chứa hoặc máy chiết rót.

• Dược phẩm & Công nghệ sinh học: Sử dụng cho các quy trình chưng cất nước cất, dẫn truyền dịch thuốc và nuôi cấy vi sinh.

• Nhà máy rượu bia: Kiểm soát quá trình phối trộn nguyên liệu và làm mát trong quá trình lên men.

• Hóa mỹ phẩm: Điều tiết dòng chảy của các loại kem, sữa tắm, dầu gội trong dây chuyền đóng gói.

7. Hướng dẫn lắp đặt Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Để van vận hành hiệu quả và bền bỉ, quý khách nên thực hiện theo các bước:

• Kiểm tra chuẩn kết nối: Đảm bảo size Phi ($\Phi$) của đường ống và van khớp hoàn toàn với tiêu chuẩn Clamp (ISO, DIN hoặc SMS).

• Vệ sinh hệ thống: Thổi sạch bụi bẩn và xỉ hàn bên trong đường ống trước khi lắp van để tránh làm trầy xước quả bi và gioăng PTFE.

• Lắp đặt bộ lọc khí: Hệ thống khí nén cấp cho bộ điều khiển tuyến tính bắt buộc phải qua bộ lọc tách nước để bảo vệ bộ Positioner khỏi hư hỏng.

• Kết nối dây tín hiệu: Sử dụng cáp chống nhiễu để đảm bảo tín hiệu $4 \dots 20mA$ truyền tải ổn định, giúp van không bị rung lắc hoặc phản hồi sai.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Khí Nén Tuyến Tính

Tại Van Duy Thành, chúng tôi thấu hiểu rằng một lỗi nhỏ trong hệ thống vi sinh có thể ảnh hưởng đến cả một mẻ hàng giá trị cao. Vì vậy, chúng tôi cam kết:

• Chất lượng đỉnh cao: 100% thân van inox chuẩn 316/316L với độ đánh bóng tinh xảo, đầy đủ giấy tờ CO, CQ.

• Giải pháp tự động hóa toàn diện: Đội ngũ kỹ sư tại Van Duy Thành hỗ trợ tư vấn lựa chọn kiểu van chữ L hay T phù hợp nhất với sơ đồ công nghệ của khách hàng.

• Giá thành tối ưu: Là đơn vị nhập khẩu trực tiếp từ các quốc gia công nghiệp hàng đầu như Đài Loan, Hàn Quốc, Nhật Bản, chúng tôi cam kết mức giá cạnh tranh nhất thị trường.

• Dịch vụ hậu mãi chu đáo:

  • Bảo hành tận tâm trong vòng 12 tháng.

  • Sẵn kho linh kiện thay thế (gioăng, bộ khí nén, Positioner).

  • Hỗ trợ kỹ thuật lắp đặt và hướng dẫn căn chỉnh bộ tuyến tính hoàn toàn miễn phí.

Van Duy Thành – Uy tín tạo nên giá trị bền vững. Quý khách hàng có nhu cầu về các dòng van inox vi sinh điều khiển khí nén, hãy liên hệ ngay với chúng tôi để nhận báo giá chi tiết và ưu đãi tốt nhất!
