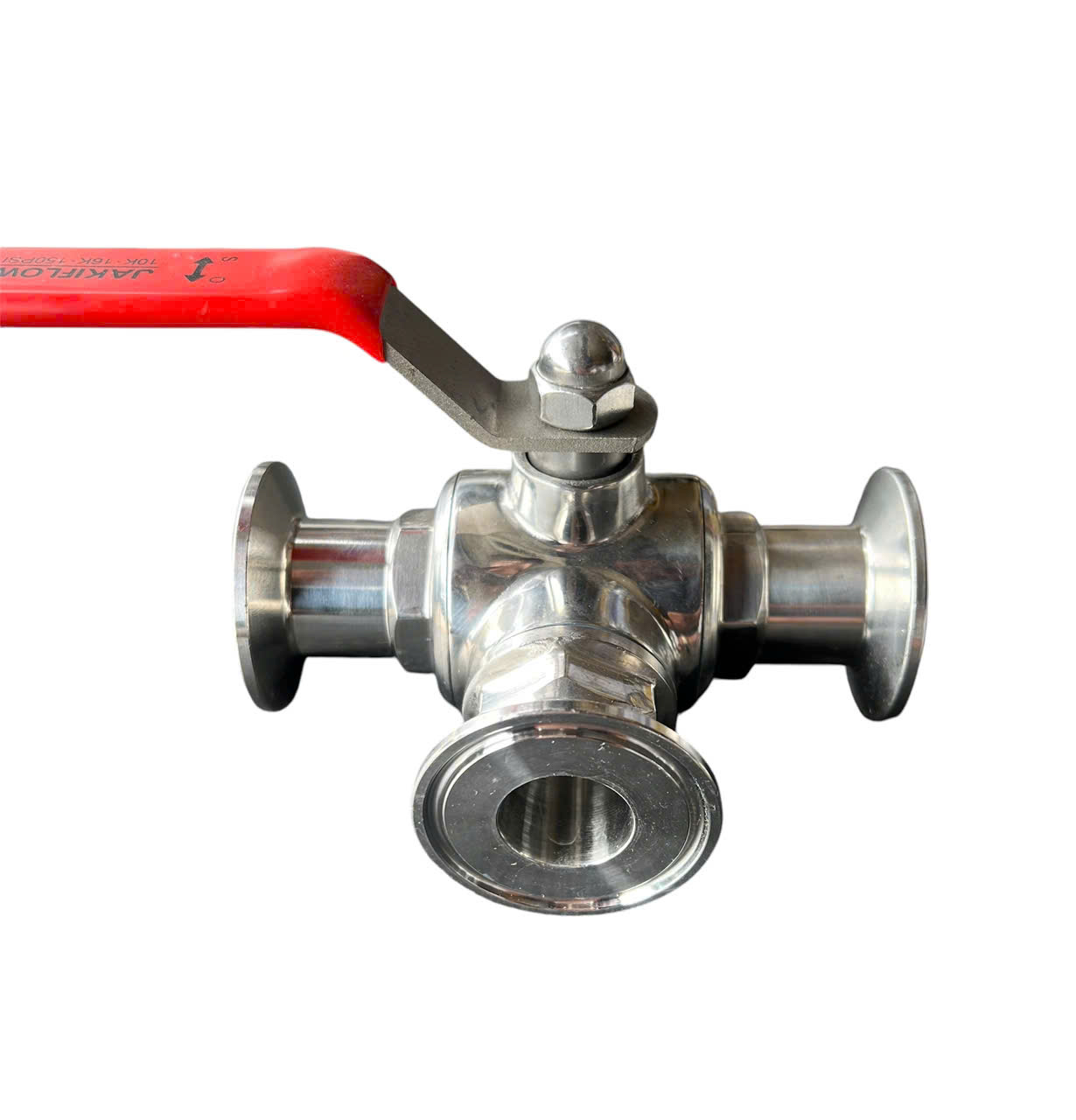

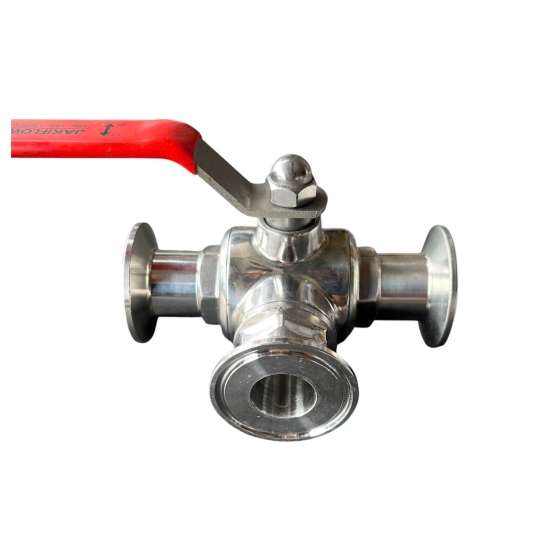

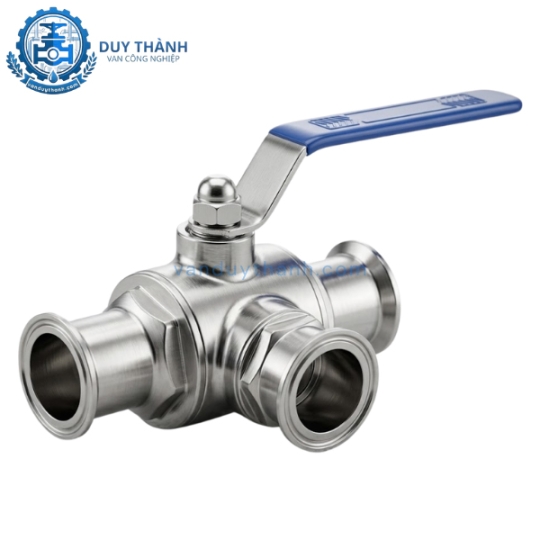

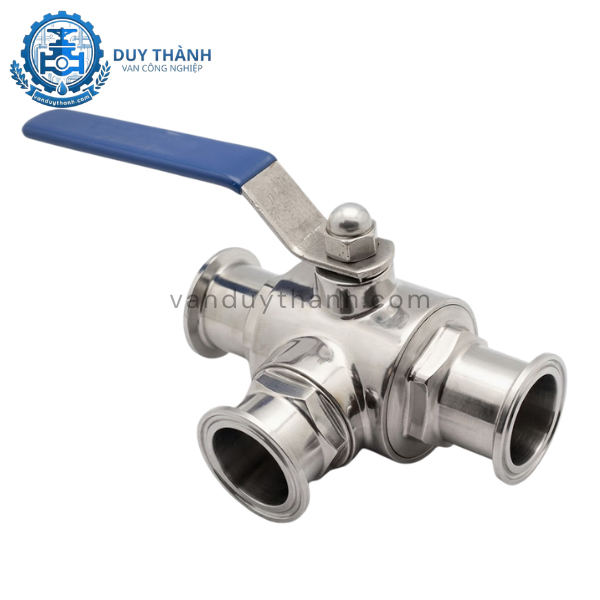

​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

1. Tính năng của Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Sản phẩm sở hữu những tính năng đặc thù phục vụ cho các tiêu chuẩn sản xuất hiện đại:

• Tháo lắp nhanh (Quick Release): Nhờ khớp nối Clamp, người vận hành có thể tháo rời van khỏi đường ống để kiểm tra hoặc vệ sinh mà không cần đến dụng cụ chuyên dụng, giúp tối ưu hóa quy trình bảo trì.

• Độ bóng bề mặt chuẩn FDA: Thân van và lõi bi được xử lý bề mặt siêu nhẵn (Ra < 0.4µm), ngăn chặn hoàn toàn sự tích tụ vi khuẩn, nấm mốc và các mảng bám thực phẩm.

• Độ bền hóa học vượt trội: Sử dụng Inox 316L giúp van có tính năng kháng axit, kiềm và các dung dịch tẩy rửa nồng độ cao trong các quy trình vệ sinh CIP (Cleaning In Place).

• Vận hành êm ái: Trục van (Stem) và bi van được gia công chính xác, giúp thao tác gạt tay nhẹ nhàng, không gây kẹt hoặc rò rỉ dưới áp suất 16 Bar.

2. Tác dụng của ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Tùy vào cấu tạo lõi bi mà van sẽ đóng những vai trò khác nhau trong hệ thống:

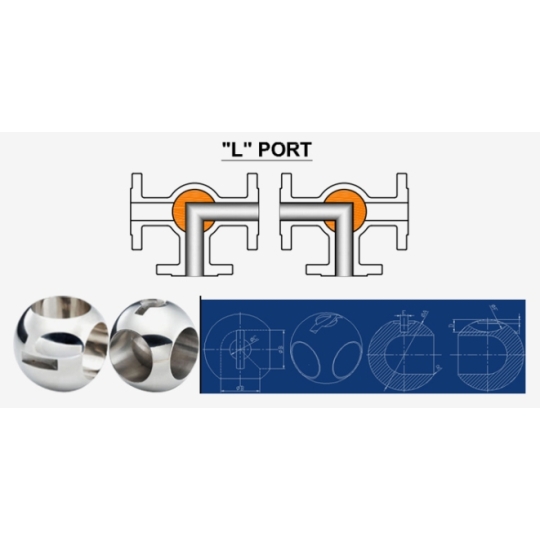

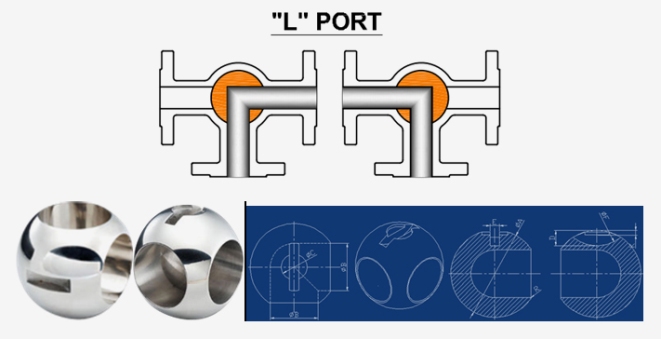

2.1. Phân chia và điều hướng dòng chảy (L-Type)

Lõi chữ L có tác dụng kết nối cổng vào với một trong hai cổng ra. Khi xoay tay gạt 90 độ, dòng chảy sẽ được chuyển từ nhánh này sang nhánh kia, giúp điều phối môi chất đến đúng bồn chứa hoặc máy chiết rót yêu cầu.

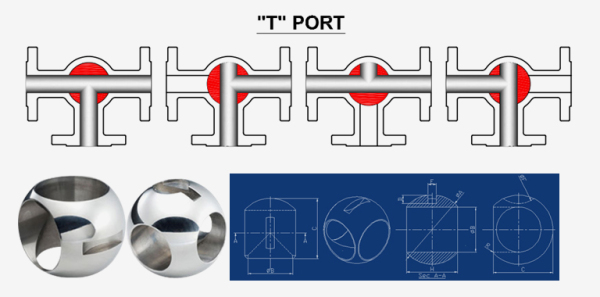

2.2. Trộn và phân phối lưu chất (T-Type)

Lõi chữ T có tác dụng linh hoạt hơn, cho phép thông cả 3 cổng cùng lúc để trộn hai dòng nguyên liệu khác nhau, hoặc phân phối từ một nguồn chính ra hai nhánh phụ đồng thời.

2.3. Đảm bảo tính vô trùng cho thành phẩm

Trong ngành dược phẩm và thực phẩm, tác dụng quan trọng nhất của van là giữ cho môi chất không bị nhiễm khuẩn chéo nhờ thiết kế kín khít và vật liệu không gây phản ứng hóa học.

3. Thông số kỹ thuật của ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Bảng thông số chi tiết hỗ trợ kỹ thuật viên lựa chọn model phù hợp:

4. Cấu tạo của ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Van được lắp ghép từ các linh kiện inox vi sinh tinh khiết:

4.1. Thân van (3-Way Body)

Đúc từ Inox nguyên khối với 3 cửa kết nối dạng Clamp. Bề mặt ngoài sáng bóng, mang lại tính thẩm mỹ cao cho hệ thống.

4.2. Bi van (Ball Core)

Viên bi được khoan lỗ dạng chữ L hoặc chữ T. Bề mặt bi được đánh bóng gương để giảm ma sát tối đa với gioăng làm kín.

4.3. Gioăng làm kín (Valve Seats)

Sử dụng vật liệu PTFE (Teflon) hoặc PPL. Gioăng bao quanh bi van, đảm bảo độ kín tuyệt đối giữa các cửa, ngăn chặn hiện tượng rò rỉ chéo giữa các ngả.

4.4. Trục van và Tay gạt

Trục van (Stem) kết nối tay gạt với bi van. Tay gạt bằng inox chắc chắn, có bọc nhựa cách nhiệt ở đầu để bảo vệ người vận hành.

5. Nguyên lí làm việc của ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

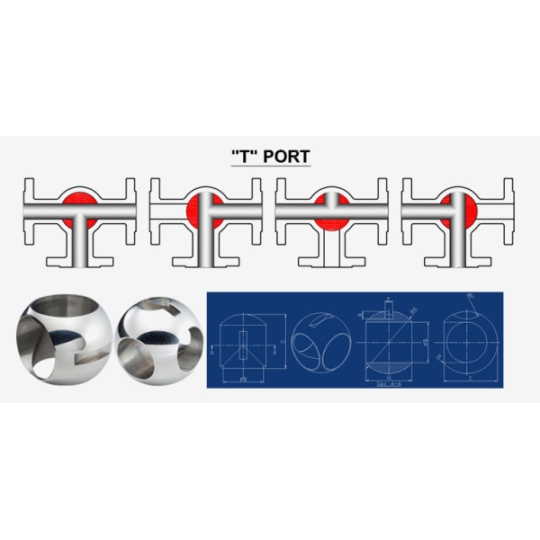

Cơ chế vận hành dựa trên sự thay đổi vị trí lỗ thông của bi van so với các cửa trên thân van:

1. Dạng chữ L (L-Port): Cho phép kết nối cổng trung tâm với cổng trái hoặc cổng phải. Khi tay gạt ở vị trí trung gian, van có thể đóng hoàn toàn một hướng.

2. Dạng chữ T (T-Port): Viên bi có thể thông suốt 3 hướng hoặc thông 2 hướng bất kỳ tùy vào góc xoay của tay gạt (0° - 90° - 180°).

3. Thao tác: Xoay tay gạt 90 độ để thay đổi trạng thái dòng chảy. Lực xoay tác động lên trục làm bi quay, các lỗ thông trên bi sẽ trùng hoặc lệch với các cửa van để đóng/mở.

6. Môi trường ứng dụng của ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Van bi 3 ngả vi sinh kẹp Clamp là lựa chọn hàng đầu cho các môi trường:

• Ngành sữa và giải khát: Hệ thống phối trộn sữa, nước ép trái cây, bia rượu và nước tinh khiết.

• Ngành dược phẩm: Dây chuyền sản xuất thuốc, vaccine, nước cất y tế đòi hỏi tiêu chuẩn vô trùng khắt khe.

• Công nghiệp hóa sinh: Sản xuất men vi sinh, chế phẩm sinh học và các dung dịch hóa chất tinh khiết.

• Sản xuất mỹ phẩm: Hệ thống dẫn kem dưỡng da, dầu gội, nước hoa – nơi cần tháo lắp nhanh để vệ sinh giữa các lô hàng khác nhau.

7. Hướng dẫn lắp đặt ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Kiểu kết nối Clamp giúp việc lắp đặt trở nên vô cùng đơn giản:

7.1. Chuẩn bị

• Đảm bảo hai đầu ống đã có sẵn đầu chờ Clamp (Ferrules).

• Kiểm tra gioăng đệm (Gasket) sạch sẽ, không bị rách hoặc biến dạng.

7.2. Lắp đặt thực tế

1. Đặt gioăng đệm vào giữa mặt bích của van và mặt bích của ống.

2. Căn chỉnh sao cho các mặt bích đồng tâm.

3. Mở vòng kẹp Clamp, ôm lấy hai mặt bích và siết vít cho đến khi chắc chắn.

7.3. Lưu ý

• Nếu sử dụng van trong môi trường nhiệt độ cao (trên 150°C), nên ưu tiên chọn gioăng PPL.

• Định kỳ kiểm tra gioăng làm kín để đảm bảo không bị mòn sau thời gian dài sử dụng.

8. Van Duy Thành là đơn vị chuyên cung cấp ​​​​​​​Van Bi 3 Ngả Vi Sinh Kẹp Clamp

Tại Van Duy Thành, chúng tôi hiểu rằng chất lượng thiết bị quyết định sự an toàn của cả quy trình sản xuất sạch.

• Chất liệu đạt chuẩn 100%: Chúng tôi cam kết cung cấp đúng mác thép Inox 304, 316, 316L với bề mặt đánh bóng gương chuẩn vi sinh.

• Đầy đủ chứng chỉ COCQ: Sản phẩm nhập khẩu từ Đài Loan, Hàn Quốc có đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng.

• Sẵn hàng tại kho: Kho hàng Van Duy Thành luôn có sẵn đầy đủ các kích cỡ từ DN20 đến DN100, sẵn sàng giao ngay trong ngày.

• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn miễn phí về sơ đồ điều hướng (L-port hay T-port) tối ưu nhất cho hệ thống của bạn.

• Bảo hành dài hạn: Chính sách bảo hành 12 tháng tận tâm, hỗ trợ đổi trả nếu sản phẩm có lỗi từ nhà sản xuất.

Liên hệ ngay với Van Duy Thành để nhận báo giá tốt nhất và giải pháp vật tư vi sinh hoàn hảo cho hệ thống của bạn!

• Địa chỉ : 75/10 Đường Xuân Thới thượng 9, Xã Bà Điểm, Thành Phố Hồ Chí Minh
• Gmail : duythanhbadiem@gmail.com
• Điện thoại, Zalo : 0945.400.333
• website : vanduythanh.com

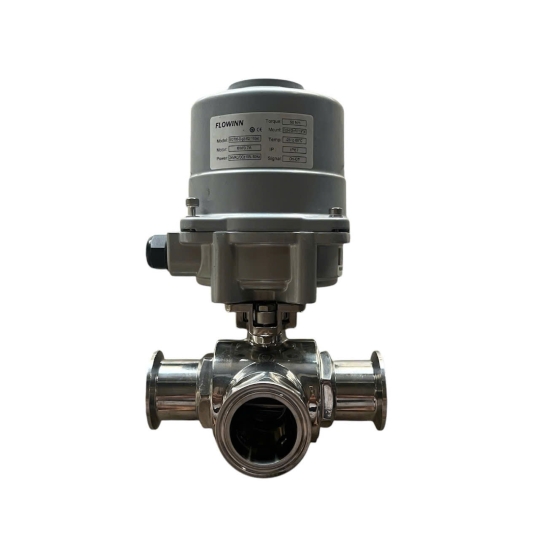

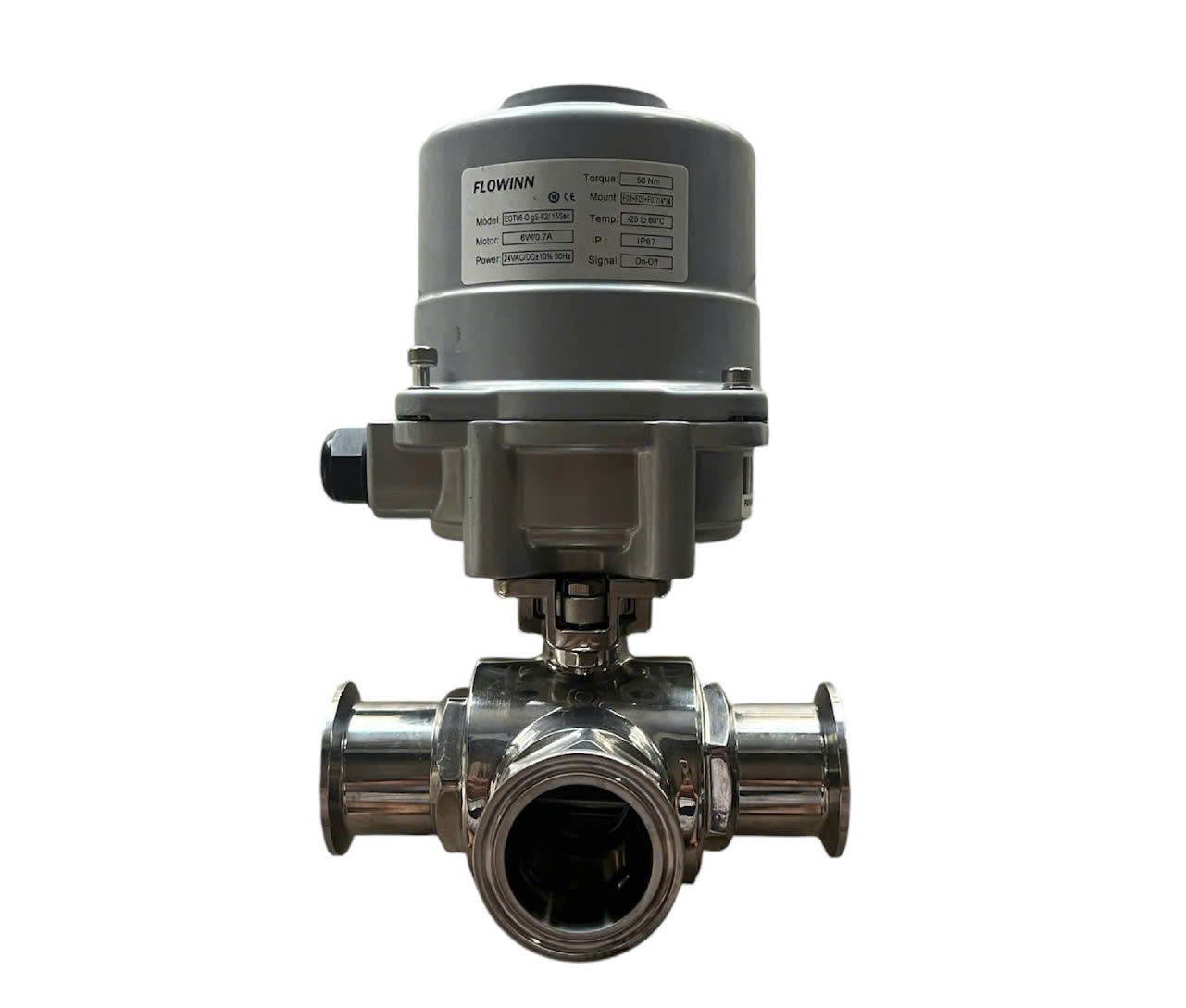

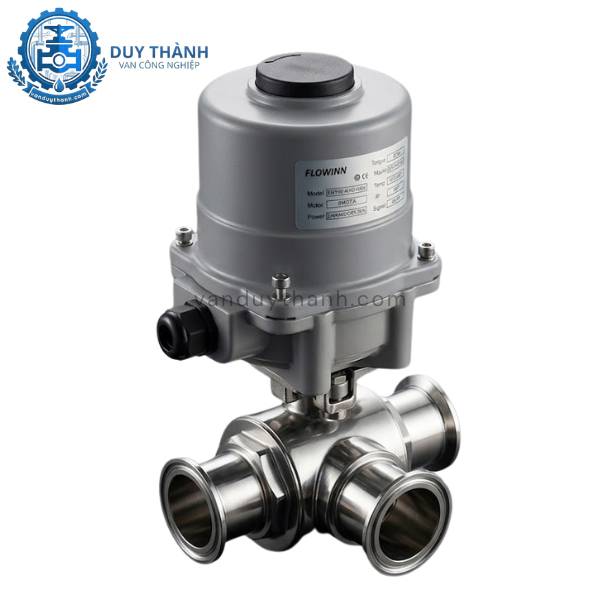

⇒ XEM THÊM : Van bi vi sinh 3 ngả điều khiển điện AC220V
