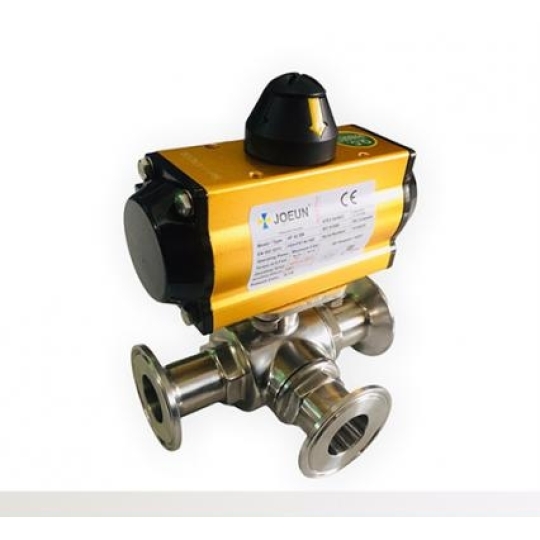

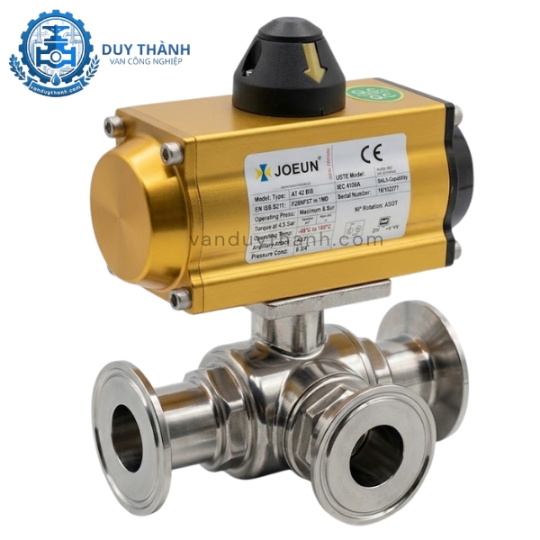

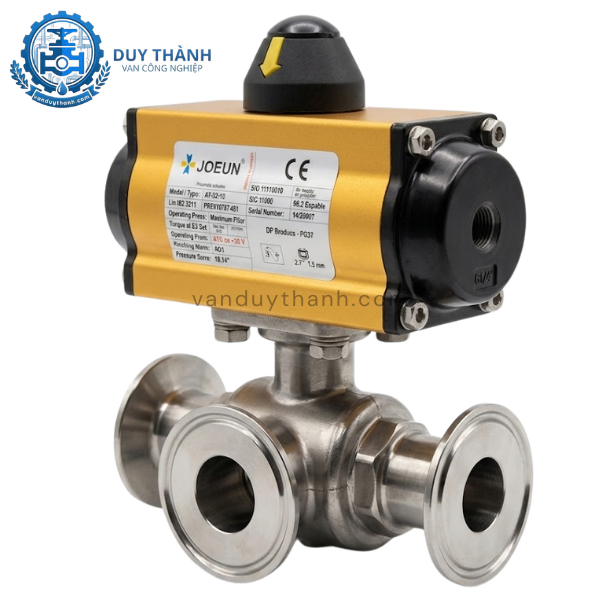

Van Bi 3 Ngả Inox Vi Sinh Khí Nén
Van bi 3 ngả inox vi sinh khí nén là giải pháp phân luồng và điều tiết dòng chảy tự động đạt tiêu chuẩn vệ sinh cao cấp. Sản phẩm được chế tác từ inox 304 hoặc 316, bề mặt đánh bóng gương giúp chống bám bẩn và vi khuẩn, đáp ứng nghiêm ngặt các yêu cầu trong ngành thực phẩm, dược phẩm. Với thiết kế thân chữ L hoặc chữ T, van cho phép chuyển hướng hoặc trộn dòng lưu chất một cách linh hoạt. Bộ truyền động khí nén mạnh mẽ hỗ trợ áp lực lên đến 8 bar, vận hành theo cơ chế ON/OFF nhanh chóng hoặc điều tiết tuyến tính chính xác qua tín hiệu 4-20mA. Thông số cốt lõi: kích thước DN15 – DN100; áp suất làm việc 16 bar; chịu nhiệt độ tối đa 180°C. Sản phẩm nhập khẩu trực tiếp từ Korea, Taiwan, China, bảo hành 12 tháng tại Van Duy Thành.
Van bi 3 ngả inox vi sinh điều khiển khí nén không chỉ đơn thuần là một thiết bị đóng ngắt mà còn là "trung tâm điều phối" thông minh trong hệ thống đường ống. Các tính năng nổi bật bao gồm:
Tính năng phân luồng đa năng: Nhờ cấu tạo 3 cửa (3-way), van có khả năng thay thế cho nhiều van chặn đơn lẻ, giúp tiết kiệm không gian và tối ưu hóa quy trình luân chuyển chất lỏng.
Đạt chuẩn vệ sinh tuyệt đối: Toàn bộ thân van được xử lý bề mặt đạt độ nhám cực thấp (Ra < 0.4 µm), ngăn chặn sự hình thành mảng bám vi khuẩn, cho phép vệ sinh tại chỗ (CIP) dễ dàng.
Vận hành tự động hóa linh hoạt: Thiết bị tích hợp bộ actuator khí nén, cho phép điều khiển từ xa với độ chính xác cao. Khách hàng có thể lựa chọn kiểu đóng mở dứt khoát (ON/OFF) hoặc điều tiết lưu lượng theo tỷ lệ (Tuyến tính).
Độ bền cơ học vượt trội: Sự kết hợp giữa thép không gỉ 316/304 và gioăng làm kín PTFE giúp van duy trì tuổi thọ lâu dài ngay cả khi hoạt động liên tục trong môi trường nhiệt độ lên tới 180°C.
Trong các dây chuyền sản xuất hiện đại, van bi 3 ngả vi sinh đóng vai trò thiết yếu với các tác dụng cụ thể:
Chuyển hướng dòng chảy: Tác dụng chính của dòng van chữ L là điều hướng lưu chất từ một cổng vào sang một trong hai cổng ra khác nhau, phục vụ quá trình chiết rót hoặc phân chia nguyên liệu.
Trộn và hội lưu: Với cấu tạo chữ T, van có tác dụng trộn hai dòng nguyên liệu khác nhau thành một hỗn hợp đồng nhất hoặc phân phối đồng thời lưu chất đi hai hướng cùng lúc.
Bảo vệ độ tinh khiết sản phẩm: Đặc biệt quan trọng trong sản xuất sữa, dược phẩm và vaccine, van giúp ngăn chặn ô nhiễm chéo và đảm bảo mọi giọt lưu chất đều đi qua bề mặt vật liệu an toàn nhất.
Giảm thiểu chi phí vận hành: Việc sử dụng năng lượng khí nén giúp giảm nhân công vận hành tay thủ công, đồng thời giảm thiểu sai sót kỹ thuật trong quá trình phối trộn công thức.
Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi giúp quý khách hàng lựa chọn model phù hợp:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích thước danh định | DN15, DN20, DN25, DN32, DN38, DN50, DN65, DN80, DN100 |
| Chất liệu thân van | Inox 304, Inox 316 (CF8/CF8M) |
| Dạng cấu tạo thân | Kiểu chữ L (L-Port) hoặc Kiểu chữ T (T-Port) |
| Áp suất làm việc | Max 16 bar |
| Áp suất khí nén điều khiển | 3 bar – 8 bar |
| Nhiệt độ làm việc | -10°C đến 180°C |
| Kiểu tác động khí | Tác động đơn (Spring Return) hoặc Tác động kép (Double Acting) |
| Chức năng điều khiển | Đóng mở ON/OFF hoặc Tuyến tính (4-20mA) |
| Vật liệu làm kín | PTFE (Teflon) chịu nhiệt |
| Xuất xứ | Korea, Taiwan, China |
Van Bi 3 Ngả Inox Vi Sinh Khí Nén được cấu thành từ hai bộ phận chính được lắp ráp đồng bộ hóa:
Thân van được thiết kế với 3 cửa kết nối (thường dùng chuẩn Clamp hoặc nối hàn vi sinh). Bên trong chứa một quả bi có lỗ khoét dạng chữ L hoặc chữ T. Quả bi này được kẹp chặt bởi các đệm làm kín PTFE giúp ngăn chặn rò rỉ tuyệt đối giữa các cửa van.
Được chế tạo từ hợp kim nhôm sơn phủ Epoxy chống ăn mòn. Bên trong bao gồm piston và bánh răng. Khi khí nén đi vào, áp lực khí đẩy piston di chuyển, tạo ra mô-men xoắn xoay trục van 90 độ, từ đó thay đổi hướng đi của lưu chất bên trong thân van.
Solenoid Valve: Van điện từ điều hướng dòng khí nén.

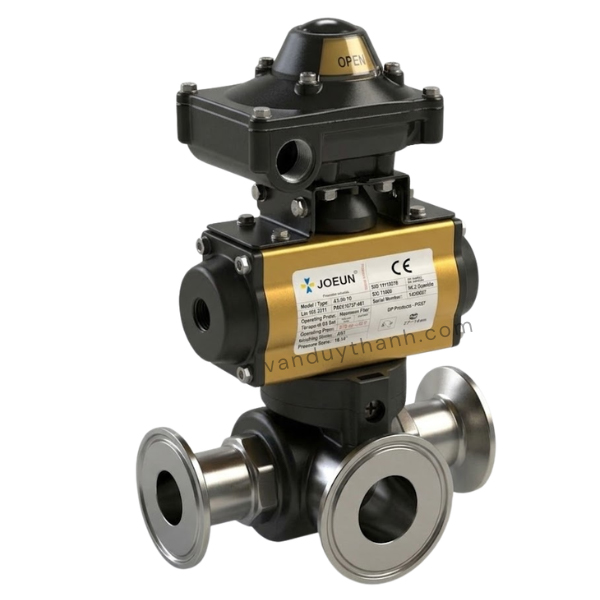

Limit Switch Box: Bộ báo trạng thái đóng mở về trung tâm điều khiển.
Positioner: Bộ định vị dùng cho chức năng điều tiết tuyến tính.
Nguyên lý hoạt động của thiết bị dựa trên việc thay đổi vị trí của lỗ khoét trong quả bi tương ứng với các cổng của thân van:
Đây là dạng chuyển hướng dòng chảy. Ở vị trí ban đầu, cổng 1 thông với cổng 2. Khi khí nén đẩy trục van xoay 90 độ, quả bi sẽ đóng cổng 2 và mở thông cổng 1 với cổng 3. Dạng này không thể thông cả 3 cổng cùng lúc.
Dạng này đa năng hơn, cho phép:
Thông cả 3 cổng cùng lúc (trộn dòng hoặc phân phối).
Thông cổng 1 với cổng 2 (đóng cổng 3).
Thông cổng 1 với cổng 3 (đóng cổng 2).
Thông cổng 2 với cổng 3 (đóng cổng 1).
Nhờ ưu điểm sạch sẽ và khả năng chịu áp lực cao, van được ứng dụng rộng rãi trong:
Ngành chế biến thực phẩm: Dây chuyền sản xuất sữa, nước ép trái cây, dầu ăn, các loại nước sốt.
Ngành đồ uống: Nhà máy bia, rượu vang, nước giải khát có gas.
Ngành dược phẩm: Hệ thống dẫn nước cất, chiết rót vaccine, sản xuất dung dịch y tế khép kín.
Ngành hóa mỹ phẩm: Sản xuất hương liệu, kem dưỡng da, dầu gội đầu.
Xử lý nước sạch: Các hệ thống lọc nước RO, nước tinh khiết cho bệnh viện và phòng thí nghiệm.
Quy trình lắp đặt chuẩn kỹ thuật đảm bảo van vận hành êm ái và kéo dài tuổi thọ:
Kiểm tra hướng dòng chảy: Trước khi lắp, cần xác định sơ đồ phân luồng là chữ L hay chữ T để đặt van đúng vị trí các cổng vào/ra.
Vệ sinh đường ống: Cần làm sạch bụi bẩn, mạt hàn trong ống. Các vật thể cứng này nếu lọt vào van sẽ làm rách gioăng PTFE gây rò rỉ.
Kết nối Clamp/Hàn: Nếu dùng kết nối Clamp, hãy đảm bảo vòng đệm (Gasket) đặt đúng tâm trước khi siết khóa. Nếu hàn, cần tháo rời bộ phận gioăng trước khi hàn để tránh nhiệt độ làm nóng chảy đệm PTFE.
Cấp nguồn khí sạch: Khí nén cấp vào bộ actuator phải là khí khô và sạch (nên qua bộ lọc tách nước) để bảo vệ piston bên trong không bị gỉ sét.
Kiểm tra vận hành: Sau khi lắp đặt, tiến hành chạy thử không tải (đóng mở 3-5 lần) để kiểm tra sự đồng bộ của bộ khí nén và thân van.
Trong thị trường thiết bị công nghiệp, Van Duy Thành tự hào là đối tác tin cậy, chuyên cung cấp các giải pháp van vi sinh tự động hóa hàng đầu tại Việt Nam.
Tại sao khách hàng nên tin dùng sản phẩm của chúng tôi?
Chất lượng khẳng định: Mọi sản phẩm van bi 3 ngả vi sinh đều được nhập khẩu chính hãng từ Korea, Taiwan, China với đầy đủ giấy tờ CO, CQ minh bạch.
Vật liệu cao cấp: Cam kết inox 304, 316 đạt chuẩn vi sinh, bề mặt bóng mịn, chịu được các môi trường tẩy rửa hóa học mạnh.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Van Duy Thành không chỉ bán hàng mà còn tư vấn giải pháp tối ưu cho hệ thống của khách hàng, từ việc lựa chọn cấu hình chữ L/T đến chức năng tuyến tính.
Hậu mãi tận tâm: Chính sách bảo hành 12 tháng, kho hàng sẵn có đa dạng kích thước từ DN15 đến DN100, hỗ trợ giao hàng nhanh trên toàn quốc.
Hãy liên hệ ngay với Van Duy Thành để nhận được báo giá cạnh tranh và sự tư vấn tận tình nhất cho công trình của bạn!
