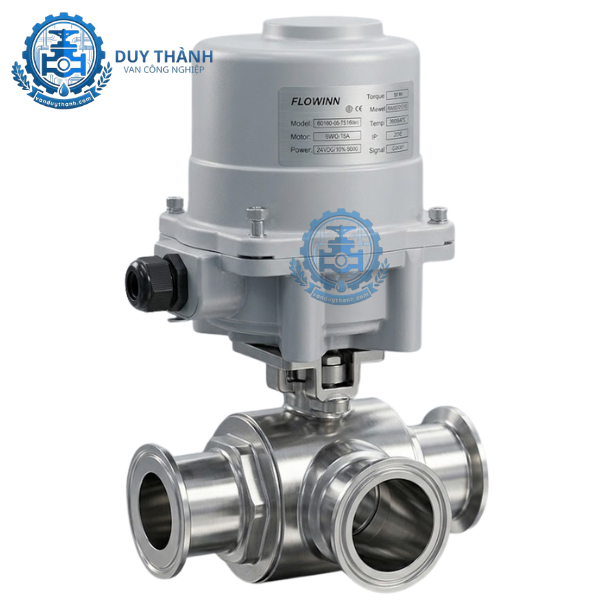

Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Điện Dc24v Flowinn

Tổng quan sản phẩm

Trong các hệ thống sản xuất tự động hóa ngành thực phẩm, dược phẩm và hóa chất tinh khiết, yêu cầu về độ sạch và khả năng điều hướng dòng chảy chính xác là yếu tố sống còn. Van bi 3 ngả inox vi sinh điều khiển điện DC24V Flowinn chính là giải pháp công nghệ đỉnh cao đáp ứng hoàn hảo các tiêu chuẩn khắt khe này.

Sản phẩm là sự kết hợp hoàn hảo giữa thân van bi vi sinh làm từ thép không gỉ chất lượng cao và bộ điều khiển điện Flowinn sử dụng điện áp DC24V an toàn, linh hoạt. Với thiết kế 3 ngả thông minh, thiết bị không chỉ làm nhiệm vụ đóng mở đơn thuần mà còn có khả năng phân nhánh, trộn dòng hoặc chuyển hướng chất lỏng một cách hoàn toàn tự động, giúp tối ưu hóa hiệu suất vận hành cho toàn bộ hệ thống của bạn.

1. Ưu điểm nổi bật của van bi 3 ngả inox vi sinh điều khiển điện DC24V Flowinn

Sở dĩ dòng van bi điều khiển điện Flowinn này vượt mặt các đối thủ trong cùng phân khúc là nhờ vào những đặc tính kỹ thuật vượt trội được kiểm định nghiêm ngặt:

• Độ an toàn sinh học tuyệt đối: Thân van được xử lý bề mặt siêu mịn, đạt độ bóng R_a ≤ 0.4 µm, ngăn ngừa tối đa sự bám dính của vi khuẩn, mảng bám hữu cơ, đáp ứng hoàn hảo tiêu chuẩn FDA (Hoa Kỳ).

• Vận hành thông minh và chính xác: Bộ truyền động điện Flowinn sở hữu mô-men xoắn lớn, vận hành êm ái, kiểm soát góc quay chính xác giúp dòng chảy không bị gián đoạn hay búa nước.

• Sử dụng nguồn điện DC24V an toàn: Điện áp một chiều 24V loại bỏ hoàn toàn nguy cơ chập cháy, nguy hiểm do rò rỉ điện trong môi trường ẩm ướt của các nhà máy chế biến.

• Khả năng điều hướng đa năng: Thiết kế 3 ngả (L-port hoặc T-port) thay thế cho việc phải lắp đặt nhiều van cơ thông thường, tiết kiệm không gian và chi phí vật tư đáng kể.

• Độ bền bỉ cao: Tiêu chuẩn chống nước chống bụi IP67 (hoặc tùy chọn IP68) giúp bộ điện hoạt động bền bỉ trong môi trường khắc nghiệt, chống ăn mòn hóa chất tốt.

2. Cấu tạo chi tiết của thiết bị

Sản phẩm được cấu thành từ hai bộ phận cốt lõi, được lắp ráp đồng bộ thông qua trục van gia cố chắc chắn:

2.1. Bộ điều khiển điện Flowinn (Electric Actuator)

• Vỏ bộ điện: Chế tạo bằng hợp kim nhôm đúc áp lực cao, phủ sơn tĩnh điện chịu ăn mòn.

• Động cơ: Động cơ DC24V hiệu suất cao, tích hợp rơ-le nhiệt chống quá tải, tự động ngắt khi xảy ra kẹt van.

• Hệ thống bánh răng: Làm bằng thép hợp kim tôi cứng, chịu lực tốt, truyền động mượt mà không gây tiếng ồn.

• Công tắc hành trình: Định vị chính xác vị trí đóng/mở hoàn toàn của van.

2.2. Thân van bi 3 ngả vi sinh (Sanitary Ball Valve)

• Bi van (Ball): Dạng quả bi khoét lỗ chữ L hoặc chữ T, được làm từ inox 316L đánh bóng gương.

• Gioăng làm kín (Seat): Sử dụng PTFE (Teflon) nguyên chất chịu nhiệt độ cao và trơ với hầu hết các loại hóa chất tẩy rửa CIP/SIP.

• Kiểu kết nối: Đầu Clamp kẹp nhanh tiện lợi, giúp tháo lắp vệ sinh chỉ trong vài thao tác, hoặc đầu hàn trực tiếp đảm bảo độ kín khít tuyệt đối.

3. Thông số kỹ thuật chi tiết của van

Để giúp kỹ sư và nhà thầu dễ dàng lựa chọn, dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bi 3 ngả vi sinh điều khiển điện:

4. Nguyên lý hoạt động của van bi 3 ngả

Dòng van bi 3 ngả vi sinh hoạt động dựa trên nguyên lý xoay góc 90° của viên bi bên trong thân van dưới tác động của mô-men xoắn từ bộ điện Flowinn. Tùy thuộc vào cấu tạo khoét lỗ của bi van, chúng ta có hai cơ chế vận hành chính:

4.1. Nguyên lý dòng chữ L (L-Port)

Dạng này chuyên dùng để chuyển hướng dòng chảy. Khi bộ điện vận hành xoay trục 90°:

• Dòng chảy đi từ cửa trung tâm sẽ được chuyển hướng từ cửa bên trái sang cửa bên phải.

• Tại một thời điểm, van chỉ thông suốt được 2 cửa với nhau, cửa còn lại sẽ đóng hoàn toàn.

4.2. Nguyên lý dòng chữ T (T-Port)

Dạng này đa năng hơn, chuyên dùng để trộn dòng hoặc phân nhánh:

• Van có thể thông suốt cả 3 cửa cùng một lúc, cho phép hòa trộn hai dòng lưu chất từ hai hướng khác nhau thành một dòng thống nhất.

• Hoặc van có thể đóng một cửa bất kỳ và thông 2 cửa còn lại tương tự như dạng chữ L.

5. Ứng dụng thực tế của sản phẩm

Nhờ độ sạch tuyệt đối và khả năng tự động hóa cao, van bi 3 ngả inox vi sinh điều khiển điện DC24V Flowinn được ứng dụng rộng rãi trong các ngành công nghiệp công nghệ cao:

• Ngành sản xuất bia rượu, nước giải khát: Điều hướng và phân phối lưu chất trong các bồn chứa, hệ thống nấu bia, phân phối nước trái cây, sữa tươi.

• Ngành dược phẩm và y tế: Kiểm soát dòng chảy của nước cất pha tiêm, dung dịch thuốc, hệ thống chiết rót vaccine tự động.

• Ngành hóa mỹ phẩm: Ứng dụng trong dây chuyền sản xuất kem đánh răng, dầu gội, nước hoa, nơi yêu cầu thiết bị không làm biến đổi tính chất hóa học của sản phẩm.

• Hệ thống xử lý nước tinh khiết: Sử dụng trong các hệ thống lọc nước RO, nước khử khoáng cho phòng thí nghiệm.

6. Phân loại và hướng dẫn chọn sản phẩm phù hợp

Để lựa chọn được model van bi điều khiển điện tối ưu nhất cho hệ thống, bạn cần lưu ý phân loại dựa trên các tiêu chí sau:

6.1. Phân loại theo chức năng điều khiển

• Dạng On/Off: Phù hợp cho các ứng dụng chỉ cần chuyển hướng dòng chảy hoàn toàn hoặc đóng/ngắt dứt khoát.

• Dạng Tuyến tính (Modulating): Sử dụng tín hiệu điều khiển 4-20mA để điều tiết góc mở của van (ví dụ mở 30%, 45%, 60%), phù hợp cho hệ thống cần pha trộn tỷ lệ chất lỏng chính xác.

6.2. Phân loại theo dạng cổng bi

• Chọn L-Port nếu hệ thống của bạn chỉ yêu cầu chuyển hướng luân phiên luồng chất lỏng.

• Chọn T-Port nếu hệ thống cần sự linh hoạt cao hơn bao gồm cả việc trộn dòng và chia dòng.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc lắp đặt và bảo trì đúng cách quyết định đến 90% tuổi thọ của thiết bị vi sinh. Hãy tuân thủ các bước sau:

7.1. Quy trình lắp đặt

• Vệ sinh đường ống: Trước khi lắp đặt, phải súc rửa sạch sẽ đường ống để loại bỏ xỉ hàn, cát bụi, tránh làm trầy xước gioăng PTFE khi van hoạt động.

• Định hướng lắp đặt: Lắp đặt van theo đúng chiều hướng dòng chảy được thiết kế. Ưu tiên lắp bộ điện hướng thẳng đứng lên trên để tránh tình trạng đọng nước hoặc rò rỉ chất lỏng lọt vào bộ điện.

• Kết nối nguồn điện: Đấu nối dây nguồn DC24V vào bộ điện Flowinn chính xác theo sơ đồ mạch điện được in bên trong nắp hộp điện.

7.2. Quy trình bảo dưỡng định kỳ

• Kiểm tra định kỳ: Định kỳ từ 3 đến 6 tháng, cần kiểm tra độ kín khít của gioăng làm kín. Nếu phát hiện rò rỉ, cần thay thế gioăng ngay để tránh lãng phí và mất vệ sinh.

• Vệ sinh CIP/SIP: Van hoàn toàn chịu được quy trình vệ sinh tại chỗ (Clean-in-Place) bằng hóa chất tẩy rửa nhẹ và tiệt trùng bằng hơi nước nóng lên đến 150°C.

• Bảo dưỡng bộ điện: Đảm bảo các ốc vít nắp bộ điện luôn được siết chặt để duy trì tiêu chuẩn chống nước IP67.

Van Duy Thành chuyên cung cấp Van Bi 3 Ngả Inox Vi Sinh Điều Khiển Điện Dc24v Flowinn

Van Duy Thành là đơn vị uy tín tại TP.HCM chuyên phân phối chính hãng các dòng van công nghiệp, van vi sinh cao cấp. Chúng tôi cam kết:

• Sản phẩm chính hãng Flowinn 100%, đầy đủ chứng chỉ CO, CQ.

• Chất lượng inox vi sinh chuẩn SUS304/SUS316L, có độ bóng bề mặt đạt chuẩn quốc tế.

• Chế độ bảo hành dài hạn lên đến 12 tháng, hỗ trợ kỹ thuật trọn đời.

• Giao hàng nhanh chóng, giá thành cạnh tranh nhất thị trường.

Thông tin liên hệ mua hàng

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

• Địa chỉ: 75/10 đường Xuân Thới Thượng 9, Ấp 4 xã Bà Điểm, Tp HCM

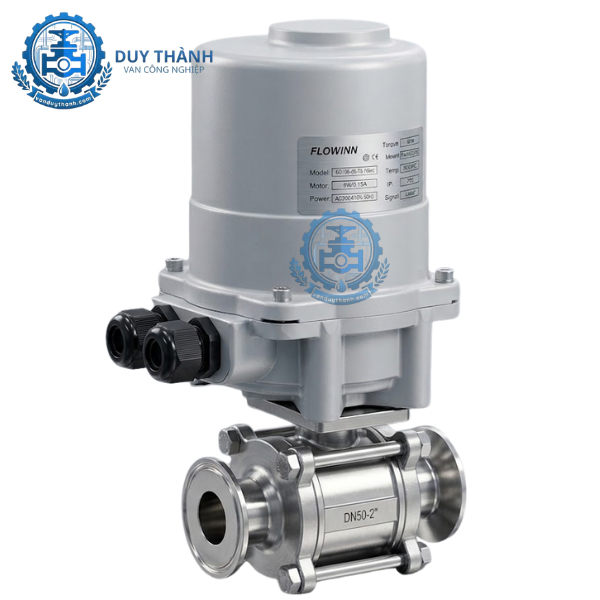

►XEM THÊM: Van Bi 3 Pc Inox Vi Sinh Điều Khiển Điện
