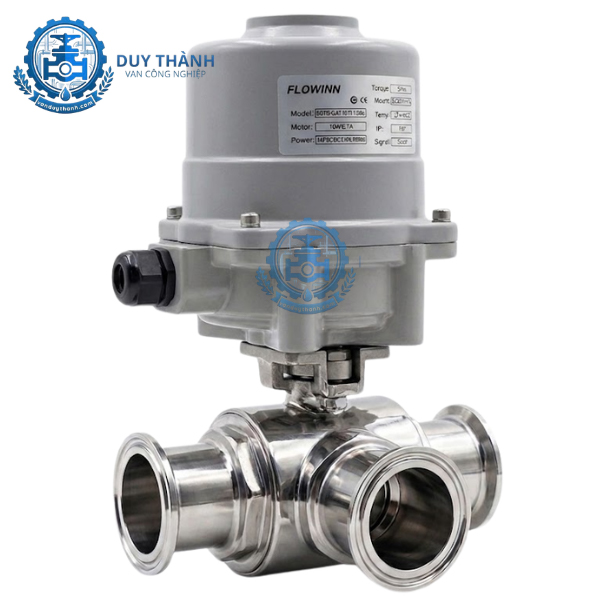

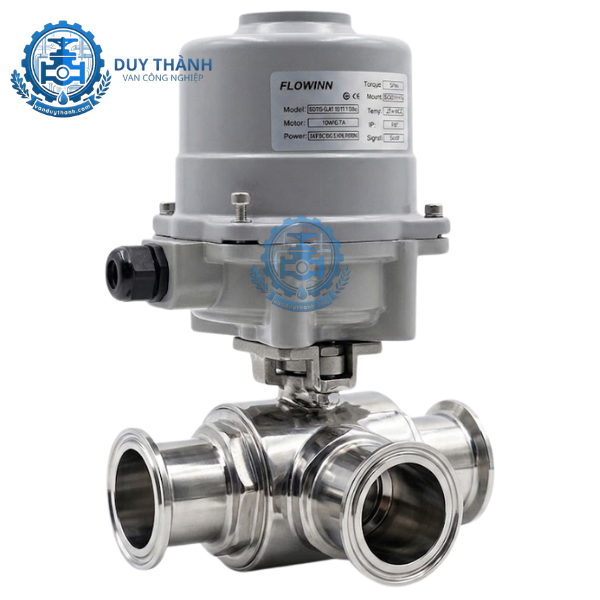

Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

1. Tính năng của van bi 3 ngã chữ T inox 316 nối clamp điều khiển điện tuyến tính 4-20mA

Van bi 3 ngã chữ T inox 316 nối clamp điều khiển điện tuyến tính sở hữu nhiều tính năng vượt trội, đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp hiện đại:

• Điều tiết lưu lượng chính xác tuyệt đối: Thay vì chỉ đóng hoặc mở hoàn toàn, dòng van này sử dụng tín hiệu analog 4-20mA để điều khiển góc mở của bi van theo các tỷ lệ chính xác (25%, 50%, 75%, 100%). Điều này cho phép người vận hành kiểm soát lưu lượng chất lỏng đi qua các nhánh một cách mịn màng.

• Thiết kế chuẩn vi sinh cao cấp: Thân van làm từ inox 316 được đánh bóng độ hạt cao (Ra < 0.4 µm). Bề mặt siêu nhẵn giúp ngăn ngừa tối đa sự bám dính của vi khuẩn, mảng bám sinh học, đáp ứng hoàn hảo tiêu chuẩn FDA của ngành thực phẩm và dược phẩm.

• Kết nối linh hoạt, tháo lắp nhanh: Kiểu nối Clamp cho phép lắp đặt và tháo rời van khỏi hệ thống chỉ trong vài giây mà không cần dùng đến các dụng cụ cơ khí phức tạp, tối ưu hóa thời gian vệ sinh định kỳ (CIP/SIP).

• Khả năng phân nhánh và hòa dòng linh hoạt: Cấu tạo dạng chữ T (T-port) cho phép dòng chảy đi qua cả 3 cửa cùng lúc hoặc chuyển hướng linh hoạt giữa các cửa tùy theo góc quay của lòng bi van.

2. Tác dụng của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Trong các hệ thống đường ống tự động hóa, thiết bị này đóng vai trò là "trái tim" điều hướng môi chất với các tác dụng cốt lõi:

• Chuyển hướng dòng chảy tự động: Nhận tín hiệu từ tủ điều khiển trung tâm (PLC) để tự động chuyển hướng dòng lưu chất từ nhánh này sang nhánh khác mà không cần sự can thiệp thủ công của nhân công.

• Hòa trộn môi chất theo tỷ lệ: Nhờ tính năng tuyến tính, van có thể mở hé hai cửa cùng lúc để hòa trộn hai dòng chất lỏng khác nhau (ví dụ: nước nóng và nước lạnh, hoặc hai loại hóa chất) thành một dòng chung theo tỷ lệ mong muốn.

• Phân chia lưu lượng: Chia một dòng chảy chính thành hai dòng nhỏ với lưu lượng được tính toán chính xác để cấp phối cho các bồn chứa hoặc các dây chuyền sản xuất song song.

• Bảo vệ độ tinh khiết của hệ thống: Chất liệu inox 316 trơ về mặt hóa học giúp van không bị ăn mòn, không làm biến đổi tính chất hay gây nhiễm bẩn cho các dung dịch nhạy cảm như thuốc, sữa, nước giải khát.

3. Thông số kỹ thuật của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết của dòng sản phẩm được cung cấp bởi Van Duy Thành:

4. Cấu tạo của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Sản phẩm là sự kết hợp cơ điện đồng bộ giữa phần van cơ học vi sinh và bộ truyền động điện thông minh.

4.1. Phần thân van cơ học (Inox 316)

• Thân van 3 ngã: Được đúc từ inox 304 hoặc 316 với 3 cửa kết nối dạng Clamp. Thiết kế dạng chữ T (T-Port) cho phép viên bi có 3 lỗ thông nhau.

• Bi van (Ball): Viên bi inox có khoét lỗ hình chữ T xuyên tâm, được mài nhẵn bóng để giảm lực ma sát khi tiếp xúc với gioăng.

• Gioăng làm kín (Seat): Bao bọc xung quanh bi van, thường làm bằng chất liệu PTFE giúp van đóng kín khít, không rò rỉ chất lỏng và chịu được nhiệt độ hấp khử trùng lên tới 200°C.

4.2. Phần bộ điều khiển điện tuyến tính (Actuator)

• Vỏ bảo vệ: Làm bằng hợp kim nhôm đúc áp lực cao, sơn tĩnh điện bên ngoài, đạt tiêu chuẩn IP67 giúp bảo vệ các linh kiện điện tử bên trong khỏi độ ẩm nhà xưởng.

• Mạch điều khiển thông minh (Modulating PCB): Đầu não nhận tín hiệu analog 4-20mA từ cảm biến hoặc PLC, tính toán góc mở và ra lệnh cho motor quay đúng vị trí.

• Động cơ điện và hệ bánh răng: Động cơ AC 220V vận hành mạnh mẽ kết hợp với hệ thống bánh răng giảm tốc bằng thép hợp kim, tạo ra momen xoắn lớn để đóng mở van nhẹ nhàng.

• Bộ hiển thị và tay quay phụ: Mặt trên bộ điện có công tắc hiển thị góc mở trực quan. Khi mất điện, người dùng có thể dùng tay quay cơ phụ kèm theo để vận hành đóng mở thủ công.

5. Nguyên lí làm việc của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Van hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành chuyển động quay 90 độ của bi van. Thang tín hiệu 4-20mA tương ứng với hành trình từ Đóng hoàn toàn đến Mở hoàn toàn:

• Trạng thái 4mA (0%): Van ở vị trí ban đầu (ví dụ: thông cửa A sang cửa B, đóng hoàn toàn cửa C).

• Trạng thái điều tiết (từ >4mA đến <20mA): Khi dòng điện thay đổi (ví dụ: 8mA - mở 25%, 12mA - mở 50%, 16mA - mở 75%), mạch điện điều khiển motor quay trục van một góc tương ứng. Lúc này, lòng bi chữ T sẽ hé mở một phần cửa C và thu hẹp một phần cửa B, tạo ra sự pha trộn hoặc phân dòng theo tỷ lệ chính xác.

• Trạng thái 20mA (100%): Motor quay đủ góc 90 độ, van mở hoàn toàn hướng mới (ví dụ: thông cửa A sang cửa C, đóng hẳn cửa B).

6. Môi trường ứng dụng của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Nhờ cấu tạo từ những chất liệu tinh khiết và thiết kế không góc chết, dòng van này là lựa chọn hàng đầu cho các môi trường có tiêu chuẩn vệ sinh và độ chính xác cao:

• Ngành chế biến thực phẩm và sữa: Điều tiết lưu lượng sữa tươi, nước trái cây, dầu ăn, syrup đường trong các hệ thống phối trộn tự động.

• Ngành sản xuất đồ uống, bia rượu: Kiểm soát dòng chảy của dịch bia, nước giải khát, hệ thống lọc và phân phối nước lò hơi, nước pha chế.

• Ngành dược phẩm và y tế: Ứng dụng trong dây chuyền sản xuất thuốc nước, dịch truyền, vắc-xin, nơi hệ thống phải được tiệt trùng liên tục bằng hơi nước nhiệt độ cao (CIP/SIP).

• Ngành hóa mỹ phẩm: Điều phối lưu lượng nước giặt, dầu gội, kem dưỡng da, các loại hóa chất mỹ phẩm có độ nhớt cao.

• Hệ thống xử lý nước sạch và hóa chất nhẹ: Cung cấp nước tinh khiết RO cho các phòng thí nghiệm, nhà máy điện tử hoặc điều tiết hóa chất xử lý nước sinh hoạt.

7. Hướng dẫn lắp đặt Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma đúng kỹ thuật

Để van vận hành ổn định, bền bỉ và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Làm sạch đường ống: Trước khi lắp, phải xịt rửa sạch bụi bẩn, xỉ hàn, cát đá bên trong lòng ống. Các tạp chất cứng này nếu lọt vào van sẽ làm xước bi van và rách gioăng Teflon gây rò rỉ.

• Bước 2: Kiểm tra khoảng cách và căn chỉnh: Đặt van vào giữa hai đầu ống, đảm bảo khoảng cách vừa vặn với chiều dài van. Trục đường ống phải thẳng, không được lệch tâm để tránh gây ứng suất kéo lên cùm Clamp.

• Bước 3: Lắp đặt cùm Clamp: Đặt gioăng silicon hoặc PTFE vi sinh vào giữa rãnh nối của van và ống. Ốp cùm Clamp quanh mối nối và siết chặt lơ-via bằng tay cho đến khi khít đều.

• Bước 4: Đấu nối nguồn điện và tín hiệu: Mở nắp bộ điện, đấu nối dây nguồn AC 220V và dây tín hiệu 4-20mA vào các terminal theo đúng sơ đồ mạch điện in phía trong nắp. Lưu ý đi dây qua các ron cao su chống nước của bộ điện và siết chặt để tránh ẩm mốc.

• Bước 5: Chạy thử nghiệm (Test thông mạch): Cấp điện và truyền tín hiệu từ 4mA đến 20mA để kiểm tra xem van có quay mượt mà không, góc mở hiển thị trên nắp có khớp với tín hiệu điều khiển hay không.

8. Những lỗi thường gặp và cách khắc phục của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma

Trong quá trình vận hành lâu năm, hệ thống có thể gặp một số sự cố nhỏ. Bạn có thể tự kiểm tra và xử lý theo hướng dẫn dưới đây:

8.1. Van bị rò rỉ lưu chất ra ngoài mối nối hoặc thân van

• Nguyên nhân: Cùm Clamp siết chưa đủ chặt, gioăng làm kín bị lệch hoặc bị biến dạng do quá nhiệt/vượt áp.

• Cách khắc phục: Ngắt dòng chảy, xả áp hệ thống, nới lỏng cùm Clamp để căn chỉnh lại gioăng vi sinh, nếu gioăng đã rách hoặc lão hóa thì tiến hành thay gioăng mới.

8.2. Motor có chạy nhưng bi van không quay hoặc quay không hết hành trình

• Nguyên nhân: T lẫn tạp chất cứng (như đá, xỉ) kẹt vào giữa bi và gioăng, hoặc hệ thống bánh răng bên trong bộ điện bị mòn, trượt răng.

• Cách khắc phục: Tháo rời van ra khỏi hệ thống để kiểm tra lòng bi, vệ sinh sạch dị vật bám bên trong. Nếu do lỗi bánh răng bộ điện, liên hệ kỹ thuật để thay thế linh kiện.

8.3. Bộ điện không phản hồi khi cấp tín hiệu điều khiển 4-20mA

• Nguyên nhân: Đứt dây tín hiệu, nguồn cấp 220V bị mất, hoặc bo mạch mạch điện tử điều khiển (PCB) bị chập cháy do ẩm ướt hoặc quá áp.

• Cách khắc phục: Dùng đồng hồ vạn năng đo kiểm tra nguồn cấp và dòng tín hiệu đầu vào. Nếu nguồn và tín hiệu bình thường nhưng mạch không sáng đèn, cần gửi bộ điện về Van Duy Thành để bảo hành hoặc thay bo mạch mới.

9. Van Duy Thành chuyên cung cấp Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Tuyến Tính 4-20ma chính hãng

Nếu bạn đang tìm kiếm một giải pháp điều khiển dòng chảy tự động hóa chuẩn vi sinh chất lượng cao, Van Duy Thành chính là đối tác tin cậy hàng đầu của bạn. Chúng tôi cam kết mang đến những sản phẩm van bi 3 ngã chữ T inox 316 điều khiển điện tuyến tính nhập khẩu chính ngạch, đầy đủ chứng chỉ CO, CQ với mức giá cạnh tranh nhất thị trường.

• Sản phẩm chất lượng cao: 100% thân van inox chuẩn vi sinh, đánh bóng hoàn hảo, bộ điện hợp kim nhôm tiêu chuẩn IP67 hoạt động bền bỉ, chính xác.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn chọn đúng kích cỡ, đấu nối mạch điện và cài đặt tủ PLC hoàn toàn miễn phí.

• Chế độ hậu mãi uy tín: Bảo hành dài hạn lên đến 12 tháng, lỗi 1 đổi 1 nhanh chóng, luôn sẵn kho linh kiện thay thế giúp nhà máy của bạn không bị gián đoạn sản xuất.

Để nhận ngay báo giá ưu đãi và catalogue chi tiết của sản phẩm, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:
