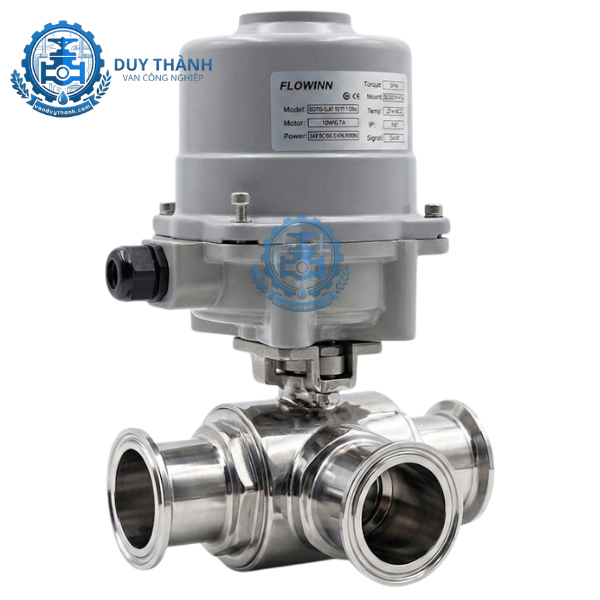

Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

1. Tính năng của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Van bi 3 ngã chữ T inox 316 nối clamp điều khiển điện AC220V sở hữu những đặc tính kỹ thuật vượt trội, đáp ứng hoàn hảo xu hướng tự động hóa trong các hệ thống đường ống công nghiệp hiện đại:

• Tích hợp dòng điện dân dụng AC220V tiện lợi: Thiết bị sử dụng nguồn điện lưới xoay chiều phổ thông, giúp chủ đầu tư dễ dàng đấu nối trực tiếp vào hệ thống điện nhà xưởng mà không cần lắp đặt thêm các bộ chuyển đổi nguồn phức tạp khác.

• Khả năng điều phối dòng chảy đa hướng: Thiết kế lòng bi khoét lỗ chữ T (T-Port) cho phép van có tính năng phân nhánh, hòa dòng hoặc chuyển hướng dòng lưu chất giữa 3 cửa một cách linh hoạt, tạo sự tối ưu cho các sơ đồ công nghệ phức tạp.

• Khả năng điều tiết lưu lượng cực kỳ chính xác: Đối với tùy chọn dạng điều khiển tuyến tính, van vận hành mượt mà nhờ mạch nhận tín hiệu analog (4-20mA/0-10V), định vị góc xoay của bi van theo đúng các tỷ lệ mong muốn như 25%, 50%, 75% và 100%.

• Bề mặt vi sinh chống bám dính tuyệt hảo: Thân van được làm từ inox 316 cao cấp, trải qua quá trình đánh bóng đạt độ hạt siêu mịn (độ nhám Ra < 0.4 µm). Tính năng này ngăn chặn triệt để hiện tượng lắng cặn môi chất hay hình thành mảng bám vi sinh vật.

2. Tác dụng của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Trong các dây chuyền sản xuất tự động khép kín, dòng sản phẩm này đóng vai trò như một mắt xích trung tâm nhằm thực hiện các tác dụng thực tiễn sau:

• Tự động hóa quy trình phân chia lưu lượng: Thay thế hoàn toàn các thao tác đóng mở bằng tay thô sơ, van nhận lệnh trực tiếp từ tủ PLC để phân chia một dòng chảy chính thành hai dòng chảy phụ cấp cho các bể chứa hoặc các nhánh chiết rót song song.

• Hòa trộn các loại môi chất theo tỷ lệ: Nhờ cấu tạo chữ T, van có tác dụng mở hé đồng thời cả 3 cửa để phối trộn hai nguồn chất lỏng khác nhau (ví dụ: nước cất và hóa chất, dịch cốt và nước pha chế) tạo thành một hợp chất đồng nhất ở đầu ra.

• Tiết kiệm không gian và chi phí vật tư: Thay vì phải lắp đặt nhiều van bướm hoặc van bi 2 ngã kết hợp với các khớp nối chữ T cồng kềnh, việc sử dụng duy nhất một cụm van bi 3 ngã điều khiển điện giúp hệ thống trở nên gọn gàng, giảm thiểu đáng kể chi phí đầu tư thiết bị.

• Bảo vệ độ tinh khiết tuyệt đối của dòng chảy: Chất liệu inox 316 trơ về mặt hóa học, giúp van không bị ăn mòn bởi các axit thực phẩm hay chất tẩy rửa mạnh, đảm bảo môi chất đi qua không bị nhiễm kim loại nặng hay biến đổi cấu trúc hóa sinh.

3. Thông số kỹ thuật của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của dòng van bi 3 ngã chữ T điều khiển điện AC220V do Van Duy Thành cung cấp:

4. Cấu tạo của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Sản phẩm là sự kết hợp cơ điện đồng bộ, chia làm 2 bộ phận chính có thể tháo rời để bảo dưỡng:

4.1. Phần thân van cơ học (Thiết kế chữ T vi sinh)

• Thân van 3 ngã: Được đúc từ inox 316, có kết cấu 3 cửa hướng ra ngoài theo hình chữ T, đầu các cửa tích hợp sẵn rãnh Clamp để cài ron và siết cùm.

• Bi van (Ball): Khối cầu inox có lỗ khoét thông nhau dạng chữ T chạy xuyên tâm, được giữ cố định bởi trục van nối lên bộ điện.

• Gioăng làm kín (Seat): Chế tạo từ hợp chất Teflon (PTFE) bo chặt xung quanh viên bi, chịu được nhiệt độ hấp khử trùng cao mà không bị biến dạng cơ học.

4.2. Phần bộ điều khiển điện (Actuator AC220V)

• Mô tơ điện xoay chiều: Động cơ AC220V vận hành mạnh mẽ, sinh mô-men xoắn lớn để đóng mở van nhẹ nhàng thông qua hệ thống bánh răng giảm tốc bằng thép hợp kim chịu lực.

• Vỏ bảo vệ bộ điện: Làm bằng hợp kim nhôm cao cấp chống va đập, gioăng cao su bọc kín các khớp nối đạt chuẩn IP67 bảo vệ bo mạch bên trong khỏi hơi ẩm nhà xưởng.

• Bộ chỉ thị hành trình & Tay quay cơ: Mặt trên bộ điện có cửa sổ kính hiển thị góc mở thực tế của van. Phía dưới có trục lục lăng hoặc tay quay cơ phụ để vận hành bằng tay khi gặp sự cố mất điện đột ngột.

5. Nguyên lí làm việc của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Van vận hành dựa trên nguyên lý chuyển động quay của mô tơ điện tác động lên trục và bi van. Tùy thuộc vào phiên bản điều khiển mà nguyên lý hoạt động có đôi chút khác biệt:

5.1. Nguyên lý hoạt động dạng ON/OFF

Khi được cấp điện nguồn AC220V vào cổng mở, mô tơ sẽ quay làm trục van xoay đúng một góc 90 độ, đưa lỗ khoét của bi van từ hướng cửa này sang hướng cửa khác. Khi đi hết hành trình, công tắc hành trình bên trong sẽ tự ngắt điện để bảo vệ mô tơ, van giữ nguyên vị trí. Khi muốn đảo chiều dòng chảy, ta cấp điện vào cổng đóng, mô tơ quay ngược lại 90 độ về vị trí ban đầu.

5.2. Nguyên lý hoạt động dạng Tuyến tính điều tiết

Mạch điện Modulating thông minh gắn trên bộ điện sẽ tiếp nhận tín hiệu điều khiển analog (thường là dòng điện 4-20mA).

• Khi dòng điện ở mức 4mA, van đóng hoàn toàn một cửa điều tiết cố định.

• Khi dòng điện thay đổi tăng dần lên các mức trung gian, bo mạch sẽ tính toán để điều khiển mô tơ xoay trục van tương ứng với các góc mở 25%, 50%, 75% để điều tiết lưu lượng môi chất mịn màng.

• Khi dòng điện đạt đỉnh 20mA, van sẽ xoay đủ 90 độ để mở hoàn toàn cửa điều tiết (100%).

6. Môi trường ứng dụng của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Nhờ thiết kế không góc chết kết hợp với vật liệu inox chống ăn mòn tối đa, dòng van này là sự lựa chọn ưu tiên hàng đầu trong các môi trường yêu cầu nghiêm ngặt về vệ sinh:

• Dây chuyền chế biến thực phẩm: Điều phối, phân nhánh các dòng sữa tươi, nước trái cây, siro đường, dầu thực vật trong các nhà máy sản xuất bánh kẹo, đồ ăn đóng hộp.

• Ngành sản xuất đồ uống và bia rượu: Kiểm soát lưu lượng dịch lên men, nước pha chế, hệ thống thu hồi CO2 và các đường ống phân phối cồn, bia thành phẩm.

• Ngành dược phẩm và thiết bị y tế: Ứng dụng trong các hệ thống sản xuất thuốc tiêm, dịch truyền, vắc-xin, nơi đường ống phải chịu dòng hơi nóng sấy tiệt trùng CIP/SIP định kỳ.

• Ngành sản xuất hóa mỹ phẩm: Điều phối dòng chảy của các dung dịch đậm đặc, có độ nhớt và tính bám dính cao như dầu gội, sữa tắm, kem dưỡng da, nước xả vải.

• Hệ thống xử lý nước siêu tinh khiết: Cấp thoát nước lọc RO cho các nhà máy sản xuất linh kiện điện tử, chất bán dẫn hoặc các phòng thí nghiệm sinh hóa.

7. Hướng dẫn lắp đặt van đúng kỹ thuật của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Để van vận hành êm ái, kéo dài tuổi thọ cho gioăng và bo mạch điện tử, quá trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Bước 1: Súc rửa đường ống: Trước khi đưa van vào vị trí, cần dùng nước áp lực cao xịt rửa sạch bụi bẩn, cát đá hoặc xỉ hàn còn sót lại trong lòng ống. Các hạt tạp chất này nếu kẹt vào lòng van sẽ làm xước lớp bóng gương của bi và rách gioăng PTFE.

• Bước 2: Căn chỉnh tâm trục ống: Đặt van vào vị trí dự kiến, kiểm tra xem hai đầu ống có bị lệch trục hay không. Đường ống phải thẳng hàng để tránh áp lực kéo căng gây vênh khớp nối Clamp.

• Bước 3: Gắn cùm và siết nối nhanh: Đặt miếng ron cao su vi sinh vào giữa mặt bích nối nhanh của van và ống. Ốp cùm Clamp bao quanh mối nối rồi tiến hành vặn chặt tai hồng bằng tay cho đến khi mối nối khít đều, không bị rơ.

• Bước 4: Đấu nối dây điện nguồn và tín hiệu: Tháo nắp nhựa bảo vệ bộ điện. Đấu dây nguồn AC220V vào đúng các vị trí terminal theo sơ đồ mạch điện đính kèm của nhà sản xuất. Nếu là dạng tuyến tính, đấu thêm dây tín hiệu 4-20mA. Hãy siết chặt các gioăng cao su ở cổ tuyến đi dây để tránh nước mưa hoặc hơi ẩm lọt vào.

• Bước 5: Vận hành kiểm tra: Cấp nguồn điện để chạy thử van ở cả hai chu trình đóng và mở. Quan sát thang hiển thị góc mở trên nắp bộ điện xem có khớp với chuyển động thực tế của lòng van hay không trước khi xả môi chất vào hệ thống.

8. Những lỗi thường gặp và cách khắc phục của Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Dưới đây là một số sự cố nhỏ có thể phát sinh trong quá trình vận hành lâu năm và cách khắc phục nhanh chóng tại nhà xưởng:

8.1. Lưu chất bị rò rỉ âm ỉ tại mối nối Clamp

• Nguyên nhân: Do tai hồng trên cùm Clamp bị lỏng theo thời gian do rung lắc hệ thống, hoặc ron vi sinh bên trong bị rách, chai cứng do quá nhiệt.

• Cách khắc phục: Tiến hành ngắt dòng chảy, xả hết áp suất trong ống, nới cùm để kiểm tra ron. Nếu ron đã biến dạng hoặc lão hóa thì cần thay thế ron mới, sau đó siết chặt lại cùm Clamp.

8.2. Mô tơ có tiếng rít lớn nhưng bi van không quay hoặc quay giật cục

• Nguyên nhân: Có dị vật cứng bám vào lòng bi gây kẹt cứng hành trình, hoặc hệ bánh răng giảm tốc trong bộ điện bị khô mỡ bôi trơn sau thời gian dài sử dụng.

• Cách khắc phục: Tháo rời cụm van ra khỏi đường ống để kiểm tra lòng bi, vệ sinh sạch các mảng bám dính. Đối với bộ điện, mở nắp kiểm tra và tra thêm mỡ chịu nhiệt chuyên dụng vào các bánh răng truyền động.

8.3. Bộ điện AC220V không sáng đèn hiển thị, không phản hồi lệnh

• Nguyên nhân: Nguồn điện AC220V cấp vào bị đứt dây ngầm, chập cầu chì bảo vệ bên trong bo mạch, hoặc bo mạch (PCB) bị cháy do xung điện áp hoặc nước xâm nhập.

• Cách khắc phục: Dùng bút thử điện hoặc đồng hồ đo vạn năng kiểm tra nguồn cấp tại terminal. Nếu nguồn vẫn tốt nhưng mạch không hoạt động, hãy liên hệ ngay với kỹ thuật viên của Van Duy Thành để được hỗ trợ thay thế linh kiện hoặc đổi mới bo mạch chính hãng.

9. Van Duy Thành chuyên cung cấp Van Bi 3 Ngã Chữ T Inox 316 Nối Clamp Điều Khiển Điện Ac220v uy tín

Nếu quý khách hàng đang tìm kiếm giải pháp tối ưu cho hệ thống đường ống tự động hóa chuẩn vi sinh, Van Duy Thành tự hào là đối tác đồng hành tin cậy hàng đầu của bạn. Chúng tôi chuyên nhập khẩu trực tiếp và phân phối các dòng van bi 3 ngã chữ T inox 316 điều khiển điện AC220V chất lượng cao với những cam kết vàng:

• Chất lượng chuẩn chỉnh: 100% sản phẩm có nguồn gốc từ các thị trường uy tín như Đài Loan, Thái Lan, Malaysia... đầy đủ chứng chỉ CO, CQ, đáp ứng các tiêu chuẩn khắt khe cho ngành thực phẩm, dược phẩm.

• Giá thành tối ưu: Nhờ lợi thế nhập khẩu trực tiếp không qua các đơn vị trung gian, Van Duy Thành mang đến chính sách giá cạnh tranh nhất, cùng mức chiết khấu cực tốt cho các nhà thầu, đơn vị thi công.

• Hỗ trợ kỹ thuật toàn diện: Đội ngũ kỹ sư chuyên môn cao hỗ trợ tư vấn giải pháp, hướng dẫn sơ đồ đấu nối mạch điện và lắp đặt hoàn toàn miễn phí. Chính sách bảo hành dài hạn 12 tháng, lỗi 1 đổi 1 nhanh chóng.

Quý khách hàng có nhu cầu nhận catalogue chi tiết và bảng báo giá ưu đãi tốt nhất trong ngày, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:
