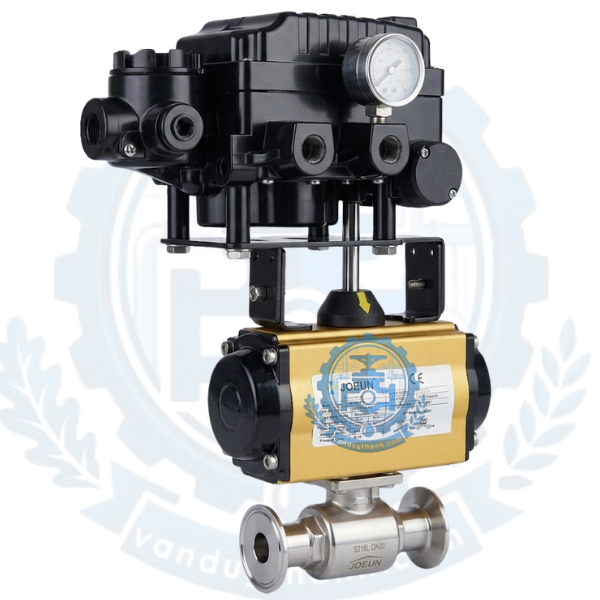

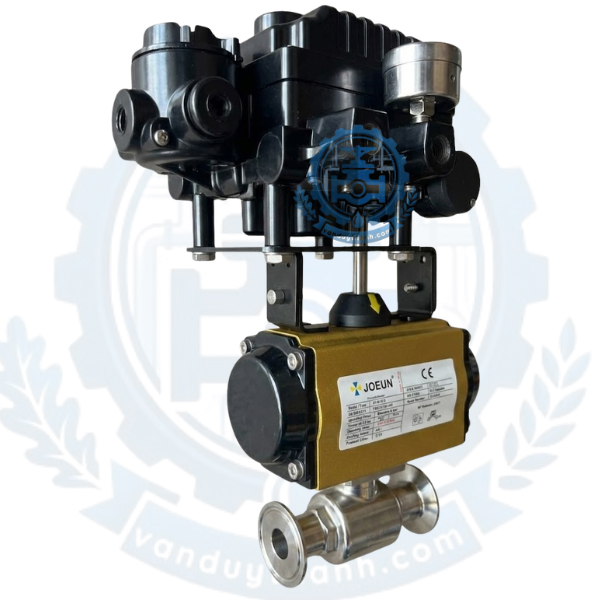

Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

1. Tính năng của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Van bi 2 thân vi sinh nối clamp điều khiển khí nén tuyến tính là dòng van công nghiệp cao cấp, sở hữu nhiều tính năng vượt trội phục vụ cho các hệ thống đòi hỏi độ sạch và độ chính xác tuyệt đối:

• Điều tiết lưu lượng chính xác cao: Khác với dòng van ON/OFF thông thường, phiên bản tuyến tính sử dụng bộ định vị (Positioner) nhận tín hiệu dòng điện để đóng mở theo các góc từ 0° đến 90°, giúp kiểm soát lưu lượng chất lỏng đi qua một cách mịn màng và chuẩn xác.

• Thiết kế 2 thân (2-PC) chắc chắn: Cấu trúc thân van gồm hai phần ghép lại giúp chịu lực tốt hơn, dễ dàng bảo trì và thay thế linh kiện bên trong khi cần thiết.

• Độ bóng bề mặt đạt chuẩn khắt khe: Bề mặt lòng van được đánh bóng cơ học đạt độ nhám Ra ≤ 0.4µm - 0.8µm. Điều này ngăn chặn tối đa sự bám dính của thực phẩm, hạn chế sự hình thành và phát triển của vi khuẩn, nấm mốc.

2. Tác dụng của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Trong các hệ thống tự động hóa ngành vi sinh, dòng sản phẩm này đóng vai trò là "trái tim" điều khiển dòng chảy với các tác dụng cốt lõi:

• Kiểm soát trạng thái hệ thống tự động: Cho phép người vận hành điều khiển đóng/mở và tiết lưu từ xa thông qua tủ điều khiển PLC trung tâm mà không cần can thiệp thủ công bằng tay.

• Đảm bảo an toàn vệ sinh tuyệt đối: Nhờ chất liệu inox vi sinh và gioăng đạt chuẩn FDA (Cục quản lý Thực phẩm và Dược phẩm Hoa Kỳ), van không làm biến đổi tính chất vật lý, hóa học của lưu chất, bảo vệ sức khỏe người tiêu dùng cuối.

• Tối ưu hóa hiệu suất vận hành: Kết nối Clamp giúp tháo lắp cực nhanh bằng tay, rút ngắn thời gian vệ sinh định kỳ (CIP - Cleaning In Place) và bảo dưỡng hệ thống, giảm thiểu thời gian chết của nhà máy.

3. Thông số kỹ thuật của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của sản phẩm để quý khách hàng dễ dàng đối chiếu với yêu cầu thiết kế của hệ thống:

4. Cấu tạo của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Sản phẩm là sự kết hợp hoàn hảo giữa cơ khí chính xác và công nghệ điều khiển tự động, bao gồm 3 thành phần chính:

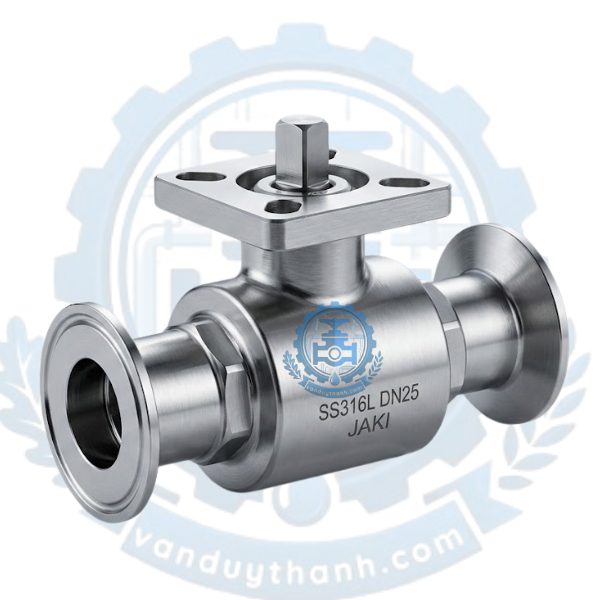

4.1. Phần thân van bi vi sinh 2 thân

• Thân van: Gồm 2 mảnh ghép lại bằng bu lông chắc chắn, đúc bằng inox 316L chịu ăn mòn và nhiệt độ cao.

• Bi van (Ball): Là một quả cầu được khoét lỗ xuyên tâm, bề mặt nhẵn bóng như gương để giảm ma sát với gioăng.

• Gioăng làm kín (Seat): Thường làm bằng Teflon (PTFE) chịu nhiệt chịu hóa chất tốt, ôm khít lấy bi van để chống rò rỉ.

• Hai đầu kết nối: Thiết kế dạng đầu Clamp loe rộng để kết hợp với đai kẹp clamp và gioăng silicone/EPDM.

4.2. Bộ truyền động khí nén (Pneumatic Actuator)

Vỏ ngoài bằng hợp kim nhôm anode hóa chống xước. Bên trong chứa hệ thống piston, bánh răng và lò xo (nếu là tác động đơn). Khi cấp khí nén, áp lực khí đẩy piston dịch chuyển, chuyển hóa chuyển động tịnh tiến thành chuyển động quay 90º của trục van.

4.3. Bộ định vị điều khiển tuyến tính (Electro-Pneumatic Positioner)

Đây là "bộ não" của thiết bị. Thiết bị này nhận tín hiệu dòng điện 4-20mA từ PLC, sau đó đo đạc góc mở hiện tại của van qua trục phản hồi và tính toán lượng khí nén chính xác cần nạp vào bộ truyền động để đưa van mở đúng góc yêu cầu.

5. Nguyên lí làm việc của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Quy trình vận hành của hệ thống diễn ra hoàn toàn khép kín và tự động theo nguyên lý cân bằng lực:

• Khi hệ thống ở trạng thái đóng hoàn toàn, tín hiệu gửi về Positioner là 4mA.

• Khi người điều hành muốn mở van ở một tỷ lệ nhất định (ví dụ mở 50%, tương ứng tín hiệu 12mA), tủ điều khiển sẽ truyền dòng điện 12mA đến bộ Positioner.

• Ngay lập tức, bộ Positioner mở đường khí nén từ máy nén khí, điều tiết áp lực khí vào bộ truyền động. Áp lực khí nén đẩy piston dịch chuyển, làm xoay trục van và bi van một góc đúng 45º.

• Hệ thống cảm biến trên trục phản hồi của Positioner sẽ giám sát liên tục. Khi bi van đã mở đúng góc 45º, bộ định vị sẽ giữ nguyên áp suất khí để cố định vị trí van.

• Quá trình đóng hoặc giảm lưu lượng (tín hiệu giảm dần về 4mA) sẽ diễn ra ngược lại, khí nén được xả bớt ra ngoài để lò xo (hoặc áp lực khí đối nghịch) đẩy bi van về vị trí đóng.

6. Môi trường ứng dụng của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Nhờ đặc tính siêu sạch và khả năng kháng hóa chất xuất sắc, dòng van này là lựa chọn bắt buộc trong các môi trường đặc thù:

• Ngành sản xuất sữa và sản phẩm từ sữa: Hệ thống thu gom, tiệt trùng UHT, phối trộn sữa tươi, sữa đặc đòi hỏi chống nhiễm khuẩn tuyệt đối.

• Ngành bia, rượu và nước giải khát: Điều tiết lưu lượng nước đường, nước cốt trái cây, cồn, và CO2 trong quá trình lên men và chiết rót.

• Ngành dược phẩm, y tế: Ứng dụng trong dây chuyền sản xuất thuốc nước, dịch truyền, nước cất y tế và các phòng thí nghiệm sinh học.

• Ngành hóa mỹ phẩm: Kiểm soát dòng chảy của các dung dịch có độ nhớt cao như dầu gội, kem dưỡng da, nước xả vải nhờ thiết kế lòng van thẳng dòng, không gây kẹt dòng chảy.

7. Hướng dẫn lắp đặt của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Để van hoạt động bền bỉ và không xảy ra sự cố rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Chuẩn bị và vệ sinh: Lau sạch bụi bẩn, mạt sắt bên trong đường ống và trong lòng van. Đảm bảo hai đầu ống kết nối nối clamp đồng tâm và khoảng cách vừa vặn với chiều dài van.

• Bước 2: Đặt gioăng làm kín: Đặt gioăng vi sinh (Silicon hoặc EPDM) vào rãnh của đầu Clamp trên đường ống.

• Bước 3: Gá van và kẹp Clamp: Đưa van vào vị trí sao cho khớp nối của van ôm sát vào gioăng và đầu ống. Dùng đai kẹp Clamp (Clamp chữ C) bao quanh mối nối và siết chặt chốt định vị bằng tay hoặc dụng cụ cho đến khi chắc chắn.

• Bước 4: Kết nối hệ thống điều khiển: Đi dây tín hiệu điều khiển (4-20mA) vào đúng các chân cực trong bộ Positioner theo sơ đồ mạch điện. Kết nối ống dẫn khí nén (thường là ống phi 6 hoặc phi 8) từ nguồn cấp vào cổng "IN" của bộ định vị.

• Bước 5: Chạy thử (Calibration): Cấp khí nén và test thử tín hiệu từ 4mA đến 20mA xem van có phản hồi mượt mà và mở đúng góc hay không trước khi cho lưu chất chạy qua.

8. Những lỗi thường gặp và cách khắc phục của Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Trong quá trình vận hành lâu năm, van có thể gặp một số sự cố nhỏ. Bạn có thể tham khảo bảng bắt bệnh và xử lý nhanh dưới đây:

• Van bị rò rỉ lưu chất ở mối nối Clamp:

  • Nguyên nhân: Do đai kẹp bị nới lỏng, gioăng làm kín bị lệch hoặc đã bị rách, chai cứng do nhiệt độ.

  • Cách khắc phục: Kiểm tra và siết lại đai kẹp. Nếu vẫn rò rỉ, hãy tháo ra thay gioăng vi sinh mới.

• Van đóng/mở không hết góc hoặc không đúng tỷ lệ tín hiệu:

  • Nguyên nhân: Bộ định vị Positioner bị lệch tâm phản hồi, nguồn khí nén cấp vào không đủ áp lực (dưới 3 bar), hoặc có cặn bẩn kẹt trong bi van.

  • Cách khắc phục: Kiểm tra đồng hồ áp suất khí nén. Thực hiện cài đặt lại (Auto-Calibrate) trên bộ Positioner. Nếu do kẹt cặn, cần súc rửa đường ống.

• Van phản hồi chậm hoặc bị giật cục khi điều tiết:

  • Nguyên nhân: Đường ống khí nén bị rò rỉ, bộ lọc khí nén bị tắc do dính nước/dầu, hoặc xi lanh khí nén bị khô mỡ.

  • Cách khắc phục: Kiểm tra các đầu nối ống khí, xả nước ở bộ lọc khí nén và tra thêm mỡ chuyên dụng vào bộ truyền động.

9. Van Duy Thành chuyên cung cấp Van Bi 2 Thân Vi Sinh Nối Clamp Điều Khiển Khí Nén Tuyến Tính

Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy vi sinh uy tín, Van Duy Thành chính là đối tác tin cậy hàng đầu của bạn. Chúng tôi cam kết mang đến những sản phẩm van vi sinh điều khiển khí nén nhập khẩu chính hãng với đầy đủ chứng chỉ chất lượng, CO, CQ và đạt chuẩn FDA khắt khe nhất.

Đến với Duy Thành, quý khách hàng sẽ được tư vấn kỹ thuật chuyên sâu, hỗ trợ cấu hình bộ định vị tuyến tính phù hợp nhất với hệ thống PLC sẵn có của nhà máy, đi kèm chính sách bảo hành dài hạn và giá thành cạnh tranh nhất thị trường.
