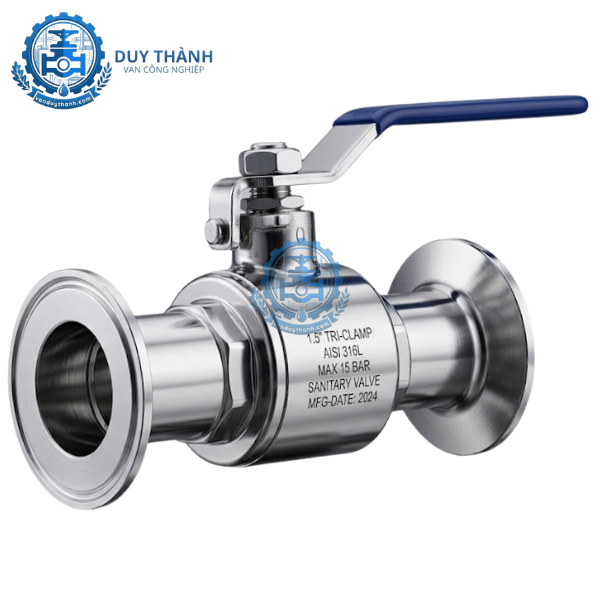

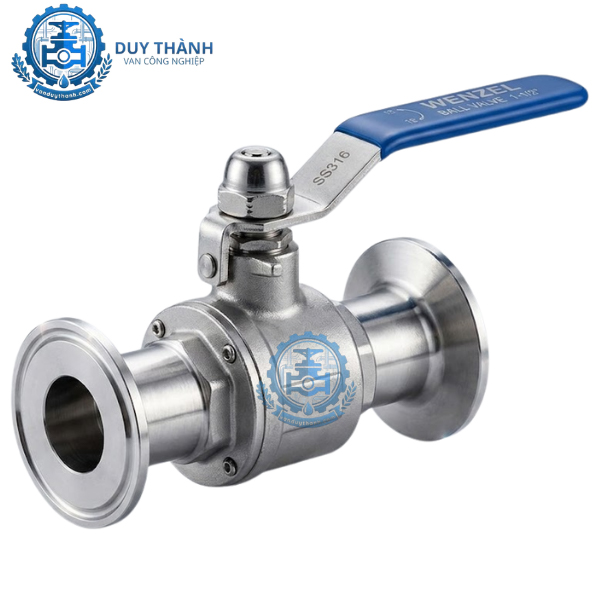

Van Bi 2 Thân Inox 316 Vi Sinh Nối Clamp Tay Gạt

Trong ngành công nghiệp chế biến vi sinh, dược phẩm và thực phẩm, yêu cầu về mức độ vô trùng và an toàn vệ sinh của các thiết bị đường ống luôn được đặt lên hàng đầu. Thiết bị van bi 2 thân inox 316 vi sinh nối clamp tay gạt chính là giải pháp tối ưu đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe này. Sự kết hợp giữa mác thép không gỉ Inox 316 cao cấp, phương pháp xử lý bề mặt đạt độ bóng siêu mịn và kiểu kết nối clamp tháo lắp nhanh chóng đã tạo nên một dòng van cơ học có hiệu suất vận hành bền bỉ, chống bám bẩn và chống ăn mòn tuyệt đối.

1. Ưu điểm nổi bật của van bi 2 thân inox 316 vi sinh nối clamp tay gạt

Dòng van bi vi sinh này sở hữu nhiều đặc tính cơ lý vượt trội, khắc phục hoàn toàn nhược điểm của các loại van công nghiệp thông thường:

• Vật liệu Inox 316 đẳng cấp: Khác với inox 304, hàm lượng Molybdenum có trong cấu trúc của inox 316 vi sinh giúp tăng cường khả năng chống rỗ bề mặt, chống ăn mòn ion Clorua cực tốt, thích hợp cho môi trường chứa muối, axit nồng độ nhẹ hoặc lưu chất có tính xâm thực cao.

• Độ bóng bề mặt hoàn hảo: Bề mặt lòng trong của van được xử lý đánh bóng điện hóa (Electropolished) đạt độ nhám Ra ≤ 0.4 micro m. Điều này giúp ngăn chặn hoàn toàn hiện tượng lưu chất bám dính, loại bỏ nguy cơ hình thành màng sinh học (biofilm) và vi khuẩn trú ngụ.

• Kết nối clamp tháo lắp nhanh: Sử dụng cùm khóa ngoài giúp người vận hành có thể tháo rời hoàn toàn thân van ra khỏi hệ thống chỉ trong vài giây để tiến hành quy trình vệ sinh tại chỗ (CIP) hoặc khử trùng (SIP) một cách dễ dàng.

• Thiết kế 2 thân (2-PC) tối ưu: Cấu tạo thân van gồm 2 mảnh ghép lại giúp kết cấu van vô cùng chắc chắn, chịu được áp suất dòng chảy tốt và thuận tiện tối đa khi cần tháo rời thay thế gioăng đệm định kỳ.

• Vận hành nhẹ nhàng, an toàn: Tay gạt inox được thiết kế dài hợp lý tạo lực đòn bẩy tối ưu, giúp việc đóng mở xoay góc 90 độ trở nên nhẹ nhàng, không tốn nhiều sức lực và có khóa định vị an toàn ở hai đầu hành trình.

2. Cấu tạo chi tiết của sản phẩm

Sản phẩm được chế tạo đồng bộ trên dây chuyền công nghệ CNC hiện đại, bao gồm các bộ phận cốt lõi sau:

2.1. Thân van và bộ phận cơ học bên trong

• Thân van (2 mảnh): Đúc từ inox 316 (CF8M) nguyên khối dày dặn, chịu được nhiệt độ cao và áp lực va đập dòng chảy ổn định.

• Bi van (Quả bi): Dạng Full Port (lỗ khoét bằng đường kính ống dẫn) đảm bảo lưu lượng dòng chảy đi qua đạt tối đa mà không gây sụt giảm áp suất đầu ra.

• Trục van (Stem): Liên kết bi van với tay gạt, được trang bị hệ thống gioăng cổ chống rò rỉ ngược dòng lưu chất.

2.2. Bộ phận làm kín (Gioăng đệm)

• Gioăng bi (Seat): Làm từ chất liệu PTFE (Teflon) nguyên sinh chịu nhiệt cao, có độ đàn hồi tốt và đạt chứng nhận FDA quốc tế về an toàn vệ sinh, không thôi nhiễm độc chất vào thực phẩm.

2.3. Cơ chế điều khiển và kết nối

• Tay gạt vận hành: Làm từ Inox 304 hoặc 316 chắc chắn, bọc lớp nhựa bọc cao su cao cấp ở đầu tay cầm tạo cảm giác êm ái, chống trượt khi thao tác.

• Đầu nối Clamp: Thiết kế dạng vành loe (Ferrule) tích hợp ở cả hai đầu thân van để kết nối đồng bộ với ống vi sinh.

3. Thông số kỹ thuật chi tiết của van bi 2 thân inox 316 vi sinh

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm phục vụ công tác tra cứu thiết kế hệ thống đường ống vi sinh:

4. Nguyên lý hoạt động của van bi vi sinh tay gạt

Van bi 2 thân inox 316 vi sinh nối clamp tay gạt hoạt động dựa trên nguyên lý cơ học xoay góc rất đơn giản nhưng hiệu quả cực kỳ cao:

• Trạng thái mở van: Khi người vận hành xoay tay gạt một góc 90 độ theo chiều kim đồng hồ (hoặc ngược lại tùy thiết kế), trục van sẽ truyền lực và làm quay quả bi bên trong thân van. Lúc này, lỗ khoan xuyên tâm của quả bi nằm trùng với hướng của đường ống dẫn lưu chất, tạo điều kiện cho dòng chất lỏng đi qua tự do 100%.

• Trạng thái đóng van: Khi gạt tay ngược lại một góc 90 độ, quả bi xoay đi và vách đặc của bi van sẽ chắn toàn bộ dòng chảy. Lực ép giữa quả bi inox với gioăng PTFE vi sinh tạo thành một vách ngăn kín khít tuyệt đối, không cho bất kỳ giọt lưu chất nào rò rỉ qua đầu bên kia.

5. Ứng dụng thực tế của sản phẩm

Sở hữu những đặc tính vi sinh vượt trội, thiết bị được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ sạch cao nhất:

• Nhà máy sản xuất sữa và các sản phẩm từ sữa: Ứng dụng kiểm soát dòng sữa tươi, sữa tiệt trùng, sữa đặc trên các bồn chứa và đường ống dẫn.

• Ngành bia, rượu và nước giải khát: Sử dụng trong khâu lên men, pha trộn hương liệu, lọc sạch và chiết rót đóng chai.

• Ngành dược phẩm và y tế: Kiểm soát dòng chảy của nước cất pha tiêm, dung dịch thuốc, huyết thanh, các hệ thống lọc RO và khí sạch phòng thí nghiệm.

• Công nghiệp hóa mỹ phẩm: Ứng dụng trong dây chuyền sản xuất nước hoa, kem dưỡng da, dầu gội, nước giặt do khả năng kháng hóa chất ăn mòn mạnh mẽ của inox 316.

6. Phân loại và chọn sản phẩm phù hợp

Tùy theo nhu cầu thực tế của từng hệ thống, quý khách hàng có thể phân loại và lựa chọn sản phẩm dựa trên các tiêu chí cụ thể:

6.1. Chọn theo tiêu chuẩn kích thước đầu Clamp

• Hệ Tiêu chuẩn DIN (Đức): Đo theo đơn vị mm (ví dụ đường kính ống DN25, DN50), thường dùng trong các dây chuyền nhập khẩu trực tiếp từ Châu Âu.

• Hệ Tiêu chuẩn SMS (Thụy Điển) / 3A (Mỹ): Đo theo đơn vị Inch (1", 2", 1.5"), phổ biến trong hệ thống vi sinh tại các nhà máy liên doanh hoặc sử dụng công nghệ Mỹ.

6.2. Chọn theo cấu tạo bi van

• Van bi vi sinh 2 ngã: Dòng phổ thông nhất, thực hiện nhiệm vụ đóng hoặc ngắt dòng chảy cơ bản trên đường ống thẳng.

• Van bi vi sinh 3 ngã (chữ T hoặc chữ L): Ứng dụng khi hệ thống cần phân nhánh hoặc hòa trộn các dòng lưu chất vi sinh lại với nhau.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

Để đảm bảo hiệu quả hoạt động tối đa và kéo dài tuổi thọ cho van bi inox 316 nối clamp, kỹ thuật viên cần tuân thủ các chỉ dẫn lắp đặt sau:

7.1. Hướng dẫn lắp đặt chuẩn vi sinh

1. Vệ sinh đường ống trước thi công: Dùng cồn sinh học hoặc nước sạch sấy khô để lau sạch các đầu ferrule trên ống, loại bỏ hoàn toàn bụi bẩn.

2. Đặt gioăng vi sinh đồng tâm: Đặt vòng đệm silicone hoặc EPDM vi sinh vào giữa hai mặt ferrule, điều chỉnh sao cho mép gioăng không bị lồi vào lòng ống gây cản trở dòng chảy.

3. Siết cùm clamp cố định: Đưa cùm clamp vào ôm trọn hai đầu ferrule, siết chặt chốt vặn bằng tay ở mức độ vừa phải. Không siết quá lực bằng dụng cụ đòn bẩy vì có thể làm rách gioăng hoặc móp méo vành ferrule.

7.2. Quy trình bảo dưỡng và vệ sinh định kỳ

• Thực hiện chu kỳ CIP (Clean-in-Place) định kỳ bằng xút (NaOH) nồng độ nhẹ và axit nitric loãng để khử trùng, sau đó xả sạch lại bằng nước khử khoáng.

• Khi thấy tay gạt có hiện tượng nặng, cần tháo van ra kiểm tra xem có cặn cứng dính bên trong thân van hay không, tiến hành thay mới gioăng làm kín PTFE nếu phát hiện dấu hiệu mài mòn, nứt nẻ.

Van Duy Thành chuyên cung cấp van bi 2 thân inox 316 vi sinh nối clamp tay gạt

Van Duy Thành chuyên cung cấp dòng sản phẩm van bi 2 thân inox 316 vi sinh nối clamp tay gạt nhập khẩu chính hãng. Chúng tôi cam kết mang lại giá trị tốt nhất cho công trình của bạn:

• Cam kết chất lượng inox 316 chuẩn 100%, có đầy đủ giấy chứng nhận CO, CQ và chứng chỉ kiểm định an toàn vật liệu.

• Hàng luôn sẵn kho với số lượng lớn, đa dạng kích cỡ từ DN15 đến DN100 phục vụ mọi công trình.

• Chính sách giá thành cạnh tranh cao, chiết khấu cực tốt cho các nhà thầu và đại lý.

• Bảo hành chính hãng lâu dài 12 tháng, hỗ trợ kỹ thuật tận tình 24/7.
