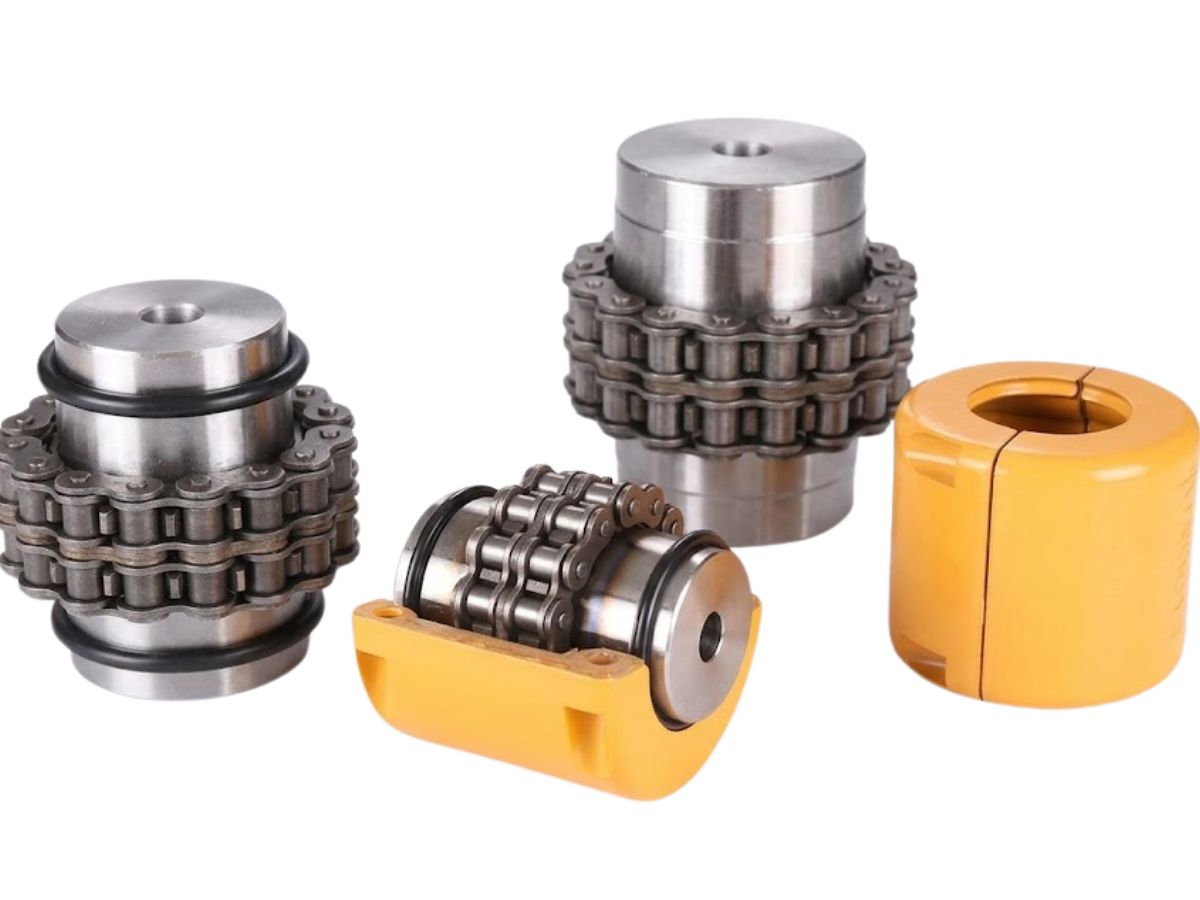

Khớp nối xích là gì? Định nghĩa và cấu tạo chi tiết
Khớp nối xích là khớp nối trục cơ học thuộc nhóm khớp nối bán mềm, dùng liên kết 2 đầu trục quay nhằm truyền lực kéo mượt mà.
Dưới đây là các bộ phận cốt lõi tạo nên bộ khớp nối tiêu chuẩn trong hệ thống máy:
-
Hai đĩa xích (Sprockets): Bộ phận này lắp vào hai đầu trục dẫn và trục bị dẫn. Răng đĩa xích được gia công nhiệt luyện tôi cao tần để gia tăng độ cứng và khả năng chống mài mòn.
-
Dây xích con lăn đôi (Double Roller Chain): Khóa ôm quanh hai đĩa xích. Dây xích có chốt tháo lắp linh hoạt giúp kết nối và truyền chuyển động giữa hai trục.
-
Vỏ bảo vệ (Cover): Vỏ bọc bằng hợp kim nhôm hoặc gang đúc kín khít. Bộ phận này giữ mỡ bôi trơn và ngăn bụi bẩn bám vào bề mặt làm việc của nhông xích.
Kinh nghiệm thực tế: Trong quá trình lắp đặt máy tải nặng, việc châm mỡ định kỳ vào khớp nối xích giúp hệ thống xích con lăn tăng gấp 3 lần tuổi thọ so với để chạy khô.
Khớp nối xích là một giải pháp kết nối gọn gàng, bền bỉ và thuận tiện cho bảo trì định kỳ.
Bảng thông số khớp nối xích tiêu chuẩn dòng KC
Nắm rõ các kích thước cơ học giúp bạn tính toán chuẩn xác khả năng chịu lực của thiết bị. Bảng dưới đây tổng hợp các mã thông số khớp nối xích hệ KC phổ biến theo tiêu chuẩn JIS B1456:
| Mã khớp nối (Model) | Đường kính trục d (min - max) (mm) | Mô-men xoắn định mức (N.m) | Tốc độ quay tối đa (vòng/phút) | Quy cách xích sử dụng | Trọng lượng (kg) |
| KC 3012 | 9 – 16 | 40 | 5000 | RS 35-2 | 0.40 |
| KC 4012 | 12 – 22 | 110 | 4000 | RS 40-2 | 0.90 |
| KC 4016 | 14 – 32 | 196 | 4000 | RS 40-2 | 1.60 |
| KC 5016 | 16 – 40 | 382 | 3000 | RS 50-2 | 2.80 |
| KC 5018 | 18 – 45 | 539 | 3000 | RS 50-2 | 3.90 |
| KC 6018 | 22 – 56 | 931 | 2500 | RS 60-2 | 6.80 |
| KC 6022 | 28 – 71 | 1470 | 2000 | RS 60-2 | 11.2 |
| KC 8018 | 35 – 80 | 2250 | 1500 | RS 80-2 | 16.5 |
| KC 8022 | 40 – 100 | 3620 | 1200 | RS 80-2 | 27.5 |
| KC 10020 | 50 – 110 | 6080 | 1000 | RS 100-2 | 44.0 |
Ghi chú kỹ thuật: Đường kính trục gia công thực tế cần đảm bảo rãnh then và dung sai theo tiêu chuẩn để truyền đủ mô-men xoắn thiết kế.
Tham khảo chi tiết kích thước rãnh then và tiêu chuẩn then trục tại TCVN 4229:1986 về mối ghép then bằng để tra cứu bảng dung sai tương thích.
Tra cứu chính xác bảng thông số là bước tiên quyết để máy vận hành an toàn và bền bỉ.

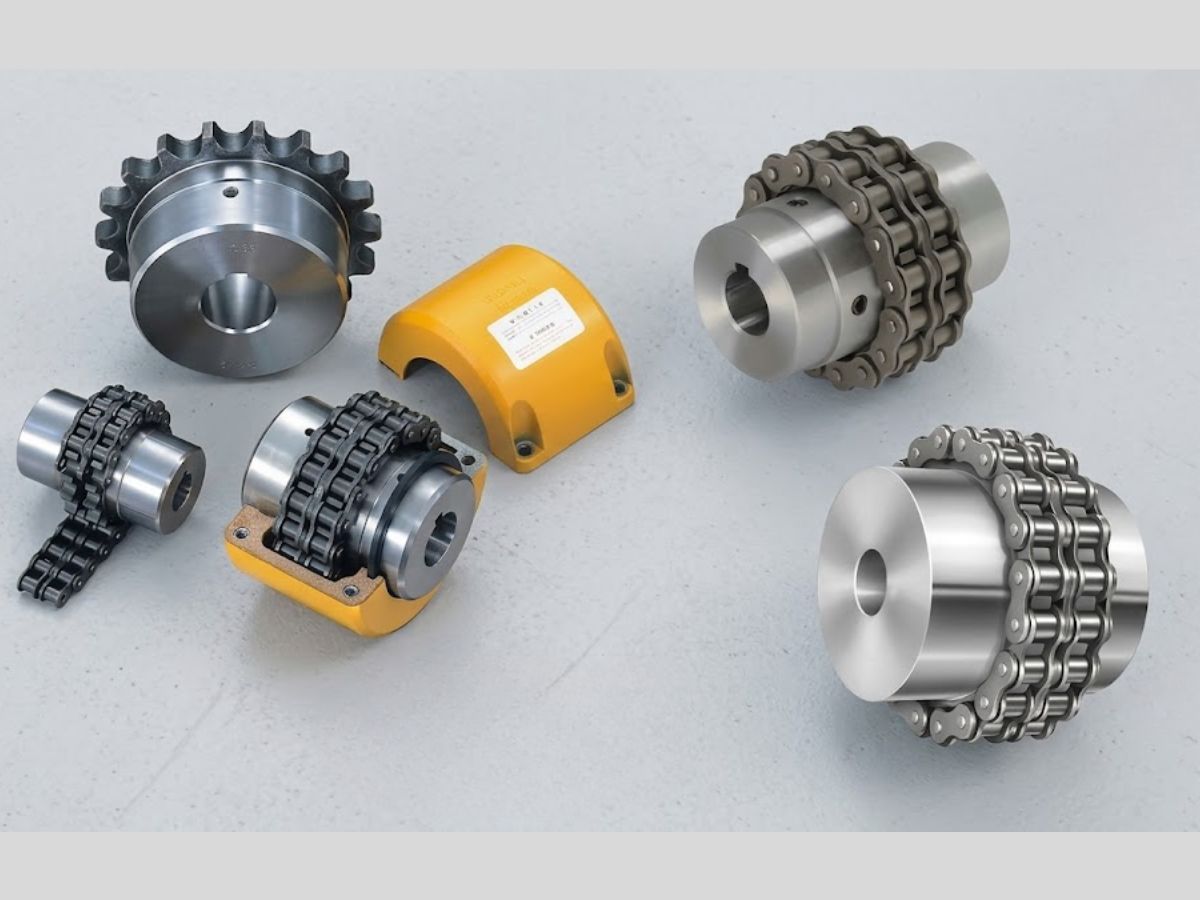

Ưu điểm và nguyên lý chọn khớp nối xích trong công nghiệp
Dòng phụ kiện này được ứng dụng rộng rãi nhờ khả năng thích ứng linh hoạt với môi trường làm việc khắc nghiệt. Dưới đây là những giá trị vận hành thực tế mà thiết bị mang lại cho nhà xưởng:
Ưu điểm vượt trội của khớp nối xích
Thiết bị đem lại hiệu suất truyền động vượt trội so với các dạng khớp nối mềm thông thường:
-
Khả năng tải mô-men xoắn cao: Kết cấu kim loại toàn phần bằng xích đôi chịu tải kéo lớn hơn nhiều so với đệm cao su giảm chấn.
-
Bù sai lệch trục linh hoạt: Độ hở giữa con lăn và răng đĩa cho phép bù lệch góc đến 1° và bù lệch tâm trục nhỏ trong phạm vi cho phép.
-
Tháo lắp nhanh chóng: Khi cần bảo trì động cơ, thợ máy chỉ cần tháo mắt khóa xích mà không phải xê dịch bệ máy hay các trục nối.
Những điểm mạnh trên biến phụ kiện này thành lựa chọn số một cho các dàn băng tải nặng và quạt hút công nghiệp.
Cách chọn khớp nối xích theo công suất truyền động
Để chọn mã khớp nối chuẩn xác, kỹ sư thường tính toán công suất thiết kế tương đương ($P_{tk}$) theo công thức:
$$P_{tk} = P \times K$$
Trong đó:
-
$P$: Công suất danh định của động cơ kéo (kW).
-
$K$: Hệ số an toàn tải trọng (thường từ 1.2 đến 2.5 tùy độ rung động và tần suất khởi động của máy).
Lưu ý chuyên môn: Khi tính toán khớp nối xích, hãy ưu tiên chọn mã sản phẩm có đường kính trục $d_{max}$ lớn hơn đường kính trục động cơ từ 10% đến 15% nhằm đảm bảo độ an toàn then truyền.
Tính toán chuẩn xác hệ số tải giúp máy móc hoạt động bền bỉ và không gặp sự cố đứt xích bất ngờ.
Câu hỏi thường gặp về khớp nối xích (FAQ)
1. Khớp nối xích có giảm chấn và triệt tiêu rung lắc tốt không?
Khớp nối xích bù được độ lệch tâm và lệch góc nhẹ, nhưng khả năng giảm chấn va đập không cao bằng khớp nối đệm cao su mềm. Nếu hệ thống có độ giật cực lớn, bạn nên dùng khớp nối cao su kết hợp.
2. Bao lâu cần châm thêm mỡ bôi trơn cho khớp nối xích?
Trong điều kiện làm việc tiêu chuẩn và có vỏ bảo vệ kín, chu kỳ kiểm tra và bơm mỡ định kỳ khuyến nghị là từ 3 đến 6 tháng/lần.
3. Khi nào nên ưu tiên dùng khớp nối xích thay vì khớp nối cao su?
Khớp nối xích là lựa chọn tối ưu khi hệ thống yêu cầu truyền mô-men xoắn lớn trong không gian lắp đặt giới hạn, hoặc môi trường có nhiệt độ cao khiến đệm cao su nhanh bị lão hóa, nứt vỡ.
4. Cần lưu ý gì về độ lệch tâm khi căn chỉnh khớp nối xích?
Dù cho phép bù lệch góc tối đa khoảng 1° và lệch tâm nhẹ (thường dưới 0.2 - 0.5 mm tùy kích cỡ), bạn vẫn nên căn chỉnh hai trục càng đồng tâm càng tốt để hạn chế mòn nhông và đứt xích sớm.
5. Có thể chỉ thay thế riêng phần dây xích con lăn khi bị hỏng không?
Có thể thay riêng sợi xích nếu các bề mặt răng của hai đĩa xích chưa bị mòn khuyết. Trường hợp răng đĩa xích đã mòn vát hoặc biến dạng, bạn nên thay trọn bộ để đảm bảo khả năng ăn khớp và an toàn khi vận hành.
Kết luận
Khớp nối xích là giải pháp truyền động cơ khí bền vững, chịu tải cao và rất thuận tiện cho công tác bảo trì. Nắm rõ thông số khớp nối xích giúp bạn dễ dàng lựa chọn đúng kích cỡ, nâng cao tuổi thọ và độ ổn định của dây chuyền sản xuất. Hãy kiểm tra ngay kích thước trục thực tế của hệ thống để chọn mã model phù hợp nhất!
