Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

1. Tính năng của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Khớp nối mềm giãn nở mặt bích inox 304 (hay còn gọi là khớp nối chống rung inox) sở hữu nhiều tính năng công nghệ vượt trội, trở thành chi tiết không thể thay thế trong các thiết kế cơ điện (MEP) và đường ống công nghiệp nặng:

• Hấp thụ chấn động và chống rung cực tốt: Khi các thiết bị động lực như máy bơm công nghiệp, máy nén khí, hoặc turbine vận hành sẽ tạo ra tần số rung lắc rất lớn. Khớp nối mềm inox đóng vai trò như một bộ giảm chấn, triệt tiêu xung lực này để bảo vệ toàn vẹn hệ thống.

• Bù trừ sai lệch hình học và giãn nở nhiệt: Dưới tác động của nhiệt độ môi trường hoặc nhiệt độ lưu chất (như hơi nóng, nước sôi), đường ống thép sẽ bị giãn nở dài hoặc co lại. Tính năng đàn hồi của lớp bọc sóng inox giúp hấp thụ toàn bộ độ co giãn này, ngăn ngừa tình trạng cong vênh, nứt vỡ đường ống. Ngoài ra, nó còn bù đắp các sai lệch tâm, sai lệch góc phát sinh trong quá trình lắp đặt.

• Khả năng kháng ăn mòn và chịu tải nhiệt vượt bậc: Được làm từ vật liệu inox 304 (với hàm lượng Crom và Niken tiêu chuẩn), thiết bị hoạt động hoàn hảo trong môi trường khắc nghiệt từ lạnh sâu -40°C đến nhiệt độ siêu cao 450°C mà không bị giòn gãy hay biến tính.

2. Tác dụng của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Trong thực tế vận hành, sản phẩm mang lại những lợi ích kinh tế và kỹ thuật to lớn cho chủ đầu tư:

• Bảo vệ các thiết bị đắt tiền trên đường ống: Các thiết bị như van bướm, van cổng, đồng hồ đo lưu lượng hay đặc biệt là cửa hút/xả của máy bơm rất dễ bị nứt cổ bích nếu chịu lực cưỡng bức từ đường ống. Khớp nối mềm giải phóng các ứng suất này, giúp tăng tuổi thọ máy bơm gấp nhiều lần.

• Đảm bảo an toàn vận hành, chống rò rỉ: Nhờ kết cấu kín tuyệt đối bằng các mối hàn argon chuẩn châu Âu giữa mặt bích và ống lò xo, khớp nối giúp hệ thống luôn kín khít, hạn chế tối đa sự cố tràn lưu chất hay sụt áp.

• Giảm thiểu ô nhiễm tiếng ồn: Nhờ triệt tiêu rung động cơ học từ nguồn phát, tiếng ồn truyền dọc theo vách ống vào tòa nhà hay nhà xưởng được giảm đi đáng kể, tạo môi trường làm việc an toàn hơn.

3. Thông số kỹ thuật của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

4. Cấu tạo của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Cấu trúc của một khớp nối mềm mặt bích inox khá tinh tế, bao gồm sự kết hợp giữa các chi tiết chịu lực và các chi tiết co giãn linh hoạt:

4.1. Phần thân co giãn (Bellows)

Đây là "trái tim" của khớp nối, cấu tạo từ một ống inox 304 dạng sóng (ruột gà) cán mỏng. Kết cấu lượn sóng này cho phép ống có thể kéo giãn, nén lại hoặc bẻ cong một góc nhất định mà không làm suy giảm khả năng chịu áp lực bên trong.

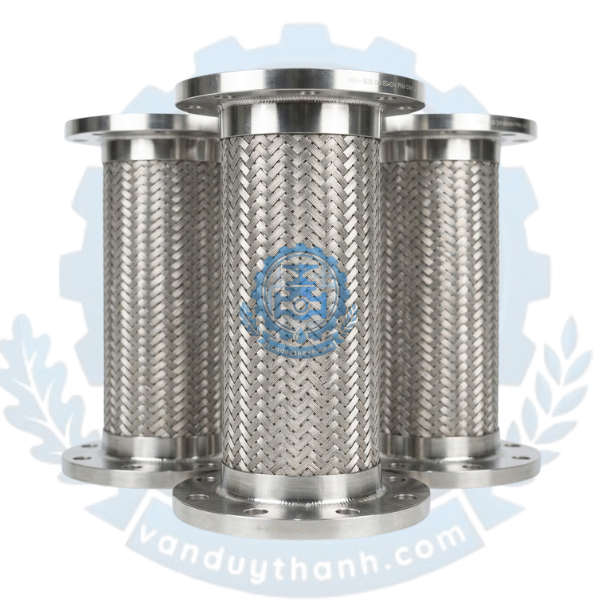

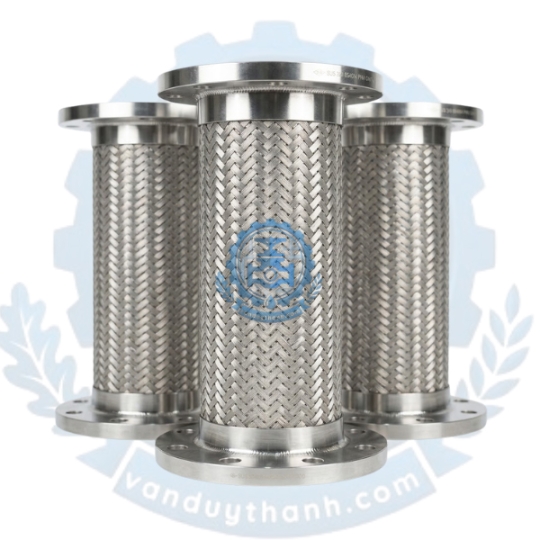

4.2. Lớp lưới bảo vệ bên ngoài (Braided Mesh)

Đối với dòng khớp nối mềm chịu áp cao, bao bọc bên ngoài ống sóng là một hoặc nhiều lớp lưới dệt đan chéo bằng sợi inox 304. Lớp lưới này có tác dụng giữ chặt ống sóng không bị giãn nở quá mức theo chiều dọc khi áp suất dòng lưu chất tăng đột ngột, đồng thời bảo vệ ruột ống khỏi va đập cơ học bên ngoài.

4.3. Hai đầu mặt bích kết nối (Flanges)

Mặt bích được hàn chắc chắn vào hai đầu ống inox bằng công nghệ hàn TIG/Argon cao cấp. Tùy thuộc vào yêu cầu của hệ thống, mặt bích có thể làm bằng thép carbon mạ kẽm để tiết kiệm chi phí hoặc làm hoàn toàn bằng inox 304 đối với các môi trường hóa chất. Tiêu chuẩn đục lỗ bích tuân thủ nghiêm ngặt theo các hệ JIS, ANSI, DIN hoặc BS.

4.4. Thanh định hướng giới hạn hành trình (Tie Rods - Tùy chọn)

Với các kích cỡ lớn từ DN200 trở lên hoặc hệ thống áp lực cao, khớp nối được trang bị thêm các thanh thép gia cường chạy dọc. Bộ phận này giới hạn khoảng cách co giãn tối đa, ngăn ngừa hiện tượng khớp nối bị kéo đứt do áp lực nước va (Water Hammer).

5. Nguyên lí làm việc của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Nguyên lý hoạt động của khớp nối mềm inox dựa trên động lực học đàn hồi của cấu trúc hình sóng lượn (Bellows geometry):

• Khi dòng lưu chất chuyển động bên trong ống sinh ra áp lực hoặc khi hệ thống máy bơm khởi động tạo lực đẩy hướng trục, lớp vỏ sóng inox sẽ hấp thụ lực này thông qua cơ chế co - giãn nhẹ giữa các bước sóng.

• Khi nhiệt độ tăng cao, đường ống dài ra đẩy hai đầu khớp nối dịch chuyển lại gần nhau, lớp sóng inox sẽ bị nén lại để hấp thụ thể tích tăng thêm đó. Ngược lại, khi trời lạnh ống co lại, khớp nối sẽ giãn ra.

• Lớp lưới inox đan bên ngoài đóng vai trò giữ vững cấu trúc chịu lực, ngăn không cho lòng ống phình to theo phương ngang, ép dòng lưu chất di chuyển tịnh tiến một cách ổn định.

6. Môi trường ứng dụng của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Do sở hữu dải chịu nhiệt cực rộng và khả năng chống ăn mòn hóa học xuất sắc, sản phẩm được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước tòa nhà & PCCC: Lắp đặt ngay tại đầu hút và đầu đẩy của các cụm máy bơm nước sạch, bơm bù áp, bơm chữa cháy tại các khu chung cư, nhà cao tầng.

• Hệ thống HVAC & Chiller: Đường ống dẫn nước lạnh, nước nóng điều hòa trung tâm tại các nhà máy, trung tâm thương mại.

• Nhà máy năng lượng và công nghiệp nặng: Hệ thống lò hơi (Boiler), đường ống dẫn hơi nước nóng áp lực cao (Steam), nhà máy nhiệt điện, nhà máy luyện kim.

• Ngành công nghiệp hóa chất và lọc dầu: Các đường ống vận chuyển dung môi, hóa chất nhẹ, xăng dầu, gas, nhờ đặc tính không sinh tia lửa và kháng oxi hóa của inox 304.

7. Hướng dẫn lắp đặt của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Lắp đặt khớp nối đúng kỹ thuật là yếu tố tiên quyết quyết định độ bền của toàn bộ công trình. Hãy thực hiện theo quy trình chuẩn sau:

1. Kiểm tra khoảng cách lắp đặt: Đảm bảo khoảng cách giữa hai mặt bích của đường ống chờ phải tương thích với chiều dài tự nhiên (L) của khớp nối. Không cố tình kéo giãn hoặc nén ép khớp nối để vừa với khoảng trống đường ống khi bắt bu-lông.

2. Cân chỉnh đồng tâm: Hai mặt bích của đường ống phải hoàn toàn thẳng hàng, đồng tâm. Nếu bị lệch tâm quá mức cho phép của nhà sản xuất, khớp nối sẽ luôn trong trạng thái chịu vặn xoắn, làm giảm tuổi thọ nghiêm trọng.

3. Lắp đặt gioăng làm kín (Gasket): Đặt gioăng cao su EPDM (cho nước) hoặc gioăng PTFE/Graphite (cho hơi nóng) vào giữa hai mặt bích trước khi siết bu-lông.

4. Siết bu-lông đối xứng: Tiến hành xỏ bu-lông và siết đều tay theo hình ngôi sao hoặc đối xứng chéo nhau. Việc này giúp lực ép lên mặt bích đều đặn, không gây vênh mặt bích hay rách gioăng.

5. Bố trí giá đỡ ống cố định (Anchor): Cần lắp đặt các bệ đỡ, gối đỡ cố định gần khớp nối để định hình đường ống, giúp khớp nối thực hiện đúng chức năng co giãn trục của mình.

8. Những lỗi thường gặp và cách khắc phục của Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Sau một thời gian vận hành dài hạn, người bảo trì cần lưu ý một số hiện tượng sau:

• Khớp nối bị nứt, rách phần ống sóng bên trong gây rò rỉ:

  • Nguyên nhân: Thường do hiện tượng rung lắc vượt biên độ cho phép, hoặc do hiện tượng "nước va" (áp lực tăng đột biến vượt ngưỡng PN16/PN25), hoặc tần suất co giãn vượt quá số lần chu kỳ của vật liệu.

  • Cách khắc phục: Cần thay thế khớp nối mới. Đồng thời kiểm tra lại van một chiều trên hệ thống xem có hoạt động tốt không để triệt tiêu hiện tượng nước va, hoặc lắp thêm thanh định hướng hành trình cho khớp.

• Rò rỉ ở vị trí kết nối mặt bích:

  • Nguyên nhân: Do bu-lông bị lỏng sau thời gian dài chịu rung động, hoặc do gioăng làm kín bị lão hóa, biến dạng do nhiệt.

  • Cách khắc phục: Tiến hành siết lại toàn bộ hệ thống bu-lông. Nếu vẫn không hết rò rỉ, cần khóa dòng chảy, tháo khớp nối và thay thế vòng đệm gioăng làm kín mới.

• Lớp lưới sợi inox bên ngoài bị xước, đứt sợi:

  • Nguyên nhân: Do va quẹt cơ học trong quá trình thi công hoặc vận hành với các thiết bị sắc nhọn bên ngoài.

  • Cách khắc phục: Nếu số lượng sợi đứt ít, cần theo dõi sát sao áp suất. Nếu lưới đứt mảng lớn, ống sóng bên trong sẽ không còn bộ phận chịu lực bó, có nguy cơ phình vỡ, cần phải thay thế sớm để tránh gián đoạn sản xuất.

9. Van Duy Thành chuyên cung cấp Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 DN40 - DN1000

Van Duy Thành là đơn vị có nhiều năm kinh nghiệm, uy tín hàng đầu trong lĩnh vực cung ứng vật tư đường ống tại Việt Nam. Chúng tôi cam kết mang đến dòng sản phẩm Khớp Nối Mềm Giãn Nở Mặt Bích Inox 304 với chất lượng hàng đầu:

• Đầy đủ kích cỡ từ DN40, DN50... đến các size cực lớn DN1000 luôn sẵn sàng phục vụ.

• 100% sản phẩm đạt tiêu chuẩn kiểm định chất lượng nghiêm ngặt, mối hàn chắc chắn, vật liệu inox 304 chuẩn xác.

• Nhận gia công, sản xuất khớp nối mềm inox với chiều dài (L) và tiêu chuẩn mặt bích (JIS, ANSI, DIN, BS) tùy chỉnh theo đúng bản vẽ thiết kế riêng biệt của từng công trình.

• Chính sách giá gốc tại kho, chiết khấu thương mại hấp dẫn, hỗ trợ giao hàng nhanh chóng tận chân công trình trên toàn quốc.
