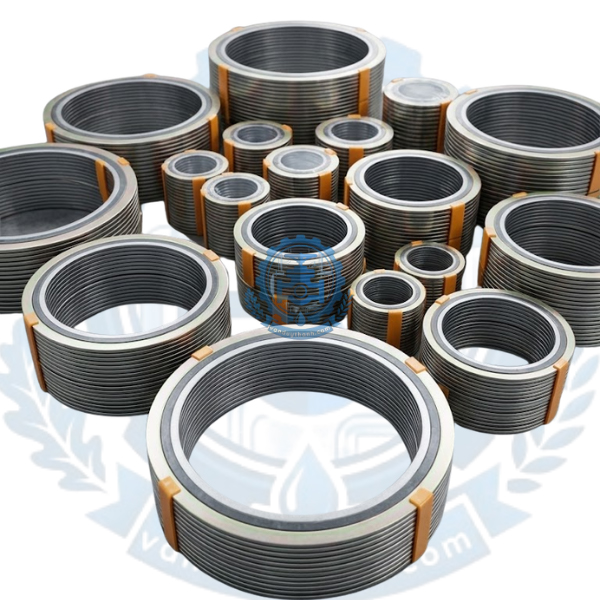

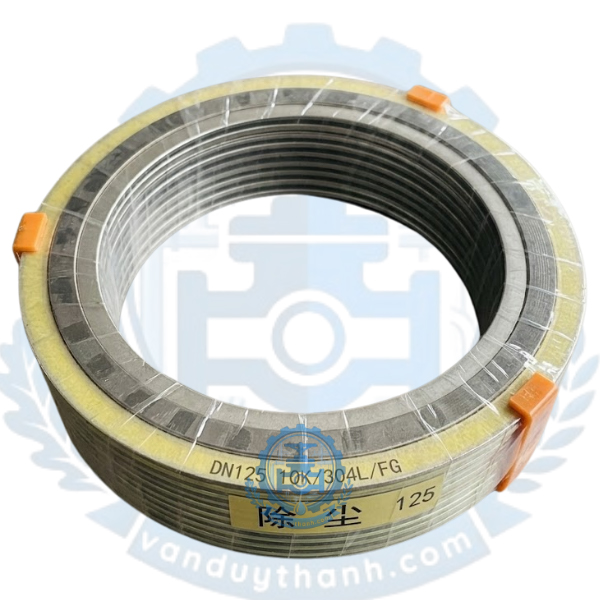

Gioăng Chì Mặt Bích AnSi 150LB
Vật liệu cốt lõi: Graphite (chì tinh thể) tự nhiên độ tinh khiết cao (≥ 98%).
Lõi gia cố chịu lực: Lá inox phẳng hoặc lưới đục lỗ (SS304, SS316, hoặc Monel).
Tiêu chuẩn kích thước: Thích ứng mặt bích chuẩn ASME/ANSI B16.5 (Mỹ).
Áp suất danh định: Class 150 (150LB), tương đương áp suất thử nghiệm đến 2.0 MPa.
Nhiệt độ làm việc: Từ -200°C đến 450°C trong môi trường oxy hóa; lên đến 650°C trong môi trường khí trơ.
Độ dày tiêu chuẩn: 1.5mm, 2.0mm, 3.0mm, 4.0mm.
Chủng loại thiết kế: RF (Vòng đệm trong - Ring Type) hoặc FF (Toàn mặt bích có lỗ - Full Face).
Độ nén (Compressibility): 30% - 45% (ASTM F36).
Độ đàn hồi hồi phục (Recovery): ≥ 15%.
Kháng hóa chất: Chịu dầu, hydrocacbon, hơi nước áp lực, axit và kiềm.

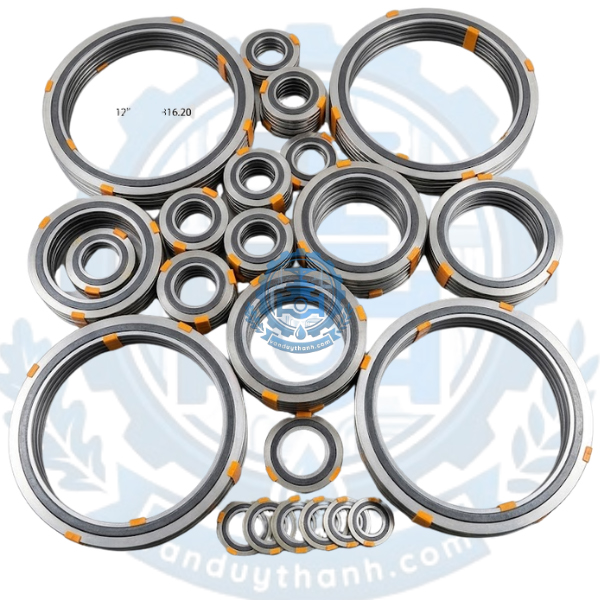

Gioăng chì mặt bích ANSI 150LB (Graphite Gasket with Metal Insert) là dòng đệm làm kín kỹ thuật cao, sở hữu những đặc tính ưu việt để vận hành trong các hệ thống mặt bích tiêu chuẩn Mỹ (ASME/ANSI):
Tính ổn định nhiệt vượt trội: Sản phẩm không bị giòn hóa hoặc nóng chảy trong dải nhiệt độ từ cực âm -200°C cho đến mức nhiệt siêu cao 450°C.
Khả năng làm kín bán vĩnh cửu: Do cấu trúc lá chì mềm dẻo, gioăng có độ bám dính bề mặt cực tốt, tự điền đầy vào các vết xước nhỏ trên bề mặt kim loại của thớt bích khi chịu lực siết.
Chống lão hóa thời tiết: Không bị tác động bởi tia UV, tầng ozone hay sự thay đổi độ ẩm của môi trường tự nhiên, giúp tuổi thọ của mối nối kéo dài nhiều năm mà không cần thay thế.
Độ bền hóa học thực tế cao: Trơ với hầu hết các lưu chất công nghiệp nguy hiểm, dung môi hữu cơ, hóa chất gốc dầu và các hợp chất hydrocarbon đặc thù trong ngành lọc hóa dầu.
Đối với các hệ thống đường ống thiết kế theo tiêu chuẩn ASME/ANSI, gioăng chì đóng vai trò cực kỳ quan trọng:
Chống rò rỉ tuyệt đối ở áp suất Class 150: Tác dụng cốt lõi là tạo ra vách ngăn cơ học, ngăn không cho lưu chất (khí gas, dầu, hóa chất, hơi nước) thất thoát ra ngoài tại các điểm kết nối mặt bích.
Khóa chặt áp suất hệ thống: Giúp duy trì sự ổn định của áp suất dòng chảy bên trong ống, bảo vệ hệ thống không bị sụt áp, từ đó tối ưu hóa hiệu suất làm việc của toàn bộ dây chuyền.
Hấp thụ chấn động và bù trừ giãn nở: Khi đường ống chịu tải lực lớn hoặc có hiện tượng co giãn do nhiệt độ thay đổi đột ngột, gioăng chì giúp giảm bớt ứng suất cơ học tập trung tại mối nối, hạn chế nguy cơ nứt gãy bu-lông.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng gioăng chì chịu áp lực tiêu chuẩn ANSI 150LB:
| Thuộc tính thông số | Chi tiết kỹ thuật tiêu chuẩn |
| Tiêu chuẩn thiết kế kích thước | ASME B16.21 / ASME B16.5 Class 150 |
| Áp suất làm việc tối đa | 150 psi đến 290 psi (Tùy thuộc vào nhiệt độ lưu chất) |
| Vật liệu kim loại gia cố lõi | Thép không gỉ SS304, SS316L (Độ dày lõi 0.05mm - 0.1mm) |
| Mật độ phân bổ Graphite | 1.0 g/cm³ - 1.1 g/cm³ |
| Hàm lượng lưu huỳnh (Sulfur) | ≤ 1000 ppm |
| Hàm lượng Clorua (Chloride) | ≤ 50 ppm |
| Kích thước định danh (Size) | Từ 1/2" (DN15) đến 24" (DN600) hoặc lớn hơn |
| Độ kéo giãn tối thiểu | ≥ 4.5 MPa |

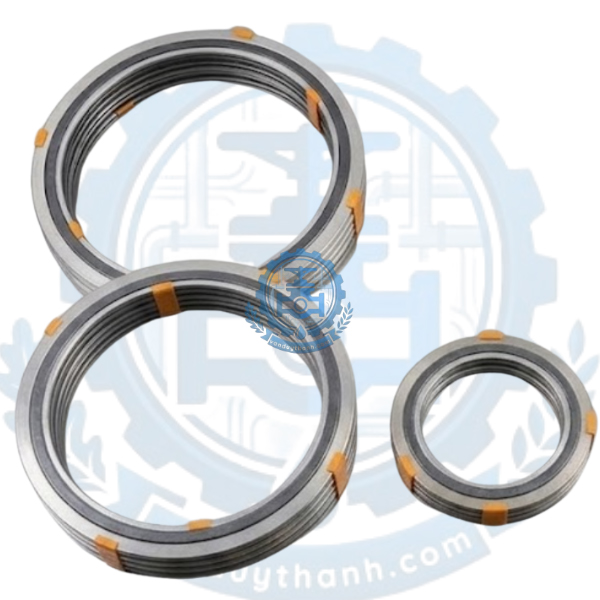

Sản phẩm được chế tạo dựa trên công nghệ ép phức hợp đa tầng, đảm bảo tính bền vững cấu trúc dưới áp lực Class 150.
Là hai lớp chì dẻo (Flexible Graphite) nguyên chất được ép chặt vào hai bề mặt. Lớp màng này có độ dày dao động từ 0.5mm đến 1.5mm tùy loại, đóng vai trò tiếp xúc trực tiếp và làm khít các kẽ hở giữa hai mặt bích.
Nằm ở lõi giữa của gioăng, cấu thành từ lá thép không gỉ (SS304/SS316). Lớp lõi này thường có ba dạng cấu trúc chính:
Lõi phẳng (Flat metal core): Tăng cường độ cứng hướng tâm.
Lõi đục lỗ gờ nhọn (Tang metal core): Các gờ nhọn đâm xuyên vào lớp chì giúp cố định chặt lớp graphite, không bị bong tróc hay xê dịch khi gặp áp lực dòng chảy lớn.
Lõi lưới (Mesh metal core): Tăng tính đàn hồi hồi phục cho gioăng.
Nguyên lý làm việc của gioăng chì dựa trên sự biến dạng dẻo điền đầy dưới lực siết cơ học.
Khi đưa gioăng vào giữa hai mặt bích ANSI 150LB và tiến hành siết bu-lông, lực ép dọc trục sẽ nén chặt lớp graphite dẻo. Do đặc tính mềm, các phân tử graphite dịch chuyển và điền đầy hoàn toàn vào các đường rãnh tiện phay chéo hoặc các điểm lồi lõm li ti trên bề mặt mặt bích.
Song song đó, lớp lõi inox bên trong chịu trách nhiệm giữ form định hình, ngăn không cho áp lực của dòng lưu chất xé rách hoặc thổi bay phần chì ra ngoài (hiện tượng blow-out). Khi hệ thống có sự thay đổi nhiệt độ, lớp lõi thép này co giãn đồng điệu với mặt bích kim loại, duy trì lực ép liên tục để bảo toàn độ kín.
Do đáp ứng được các tiêu chuẩn khắt khe của hệ thống ASME (Mỹ), gioăng chì ANSI 150LB được ứng dụng rộng rãi trong các môi trường đặc thù:
Ngành công nghiệp dầu khí (Oil & Gas): Lắp đặt tại các đường ống dẫn dầu thô, các khớp nối van mặt bích tại các giàn khoan và nhà máy lọc dầu.
Hệ thống năng lượng, sấy áp lực: Các đường ống dẫn hơi nước quá nhiệt (Superheated Steam), hệ thống khí hóa lỏng tuần hoàn.
Nhà máy sản xuất hóa chất: Môi trường vận chuyển các chất ăn mòn nguy hiểm, dung môi hữu cơ, các loại axit béo và kiềm nóng.
Hệ thống xử lý khí thải và lò đốt: Nơi có nhiệt độ dòng khí thải cực cao và chứa nhiều tạp chất lưu huỳnh.
Quy trình lắp đặt cần được thực hiện cẩn trọng vì lớp chì bề mặt khá nhạy cảm với các va chạm cơ học sắc nhọn:
1.Vệ sinh bề mặt mặt bích:Làm sạch.
Sử dụng dung dịch tẩy rửa và chổi cọ chuyên dụng để loại bỏ hoàn toàn các mảng bám, keo cũ hoặc rỉ sét trên thớt bích. Bề mặt bích phải khô và nhẵn.
2.Cân tâm đường ống và đặt gioăng:Định vị.
Kiểm tra độ đồng tâm của hai mặt bích. Đặt gioăng chì vào giữa một cách nhẹ nhàng, đảm bảo gioăng nằm cân đối, không bị cấn vào thân bu-lông.
3.Gá bu-lông và siết đều bằng tay:Siết sơ bộ.
Xỏ toàn bộ bu-lông vào các lỗ bích, vặn đai ốc bằng tay cho đến khi tất cả các bu-lông đều tiếp xúc nhẹ với bề mặt mặt bích.
4.Siết lực theo sơ đồ hình sao:Siết kỹ thuật.
Sử dụng cờ lê lực siết theo thứ tự đối xứng chéo nhau (nguyên tắc hình sao). Chia làm 3 giai đoạn lực: Đợt một siết 30% lực tiêu chuẩn, đợt hai tăng lên 60%, đợt cuối cùng đạt 100% lực quy định để đảm bảo gioăng được nén đều, không bị vênh.
Bảng tổng hợp các sự cố thường gặp trong quá trình vận hành hệ thống mặt bích ANSI 150LB và giải pháp xử lý:
| Hiện tượng lỗi | Nguyên nhân phổ biến | Cách khắc phục |
| Chất lưu rỉ rỉ thành giọt tại mối nối | Lực siết bu-lông chưa đủ mạnh hoặc phân bổ lực không đều giữa các con ốc. | Dùng cờ lê lực kiểm tra và siết dặm lại các bu-lông theo đúng sơ đồ đối xứng. |
| Phần chì bị nứt, trào ra ngoài rìa bích | Siết quá lực quy định của chuẩn Class 150 khiến cốt inox làm rách lớp graphite. | Thay gioăng mới, tính toán lại lực siết chuẩn theo khuyến cáo kỹ thuật của nhà sản xuất. |
| Rò rỉ khi hệ thống thay đổi nhiệt độ | Bu-lông bị giãn nở nhiệt dẫn đến giảm lực ép (hiện tượng mỏi/nhão bu-lông). | Thực hiện siết nóng (Hot-torque) – siết lại bu-lông khi hệ thống đang ở nhiệt độ vận hành ổn định. |
Nếu quý khách hàng đang tìm kiếm giải pháp làm kín chất lượng cao cho các công trình, dự án sử dụng hệ thống mặt bích tiêu chuẩn Mỹ, Van Duy Thành là đối tác tin cậy hàng đầu:
Chất lượng cam kết: Cung cấp các dòng gioăng chì mặt bích ANSI 150LB chính hãng, được kiểm định nghiêm ngặt về hàm lượng graphite và độ bền của cốt kim loại.
Đầy đủ kích cỡ: Sẵn sàng cung ứng số lượng lớn các size tiêu chuẩn từ nhỏ đến lớn, đáp ứng tiến độ nhanh chóng cho mọi công trình.
Hỗ trợ kỹ thuật tận tâm: Đội ngũ nhân viên giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp, lựa chọn độ dày và quy trình lắp đặt phù hợp nhất cho từng môi trường lưu chất của bạn.
