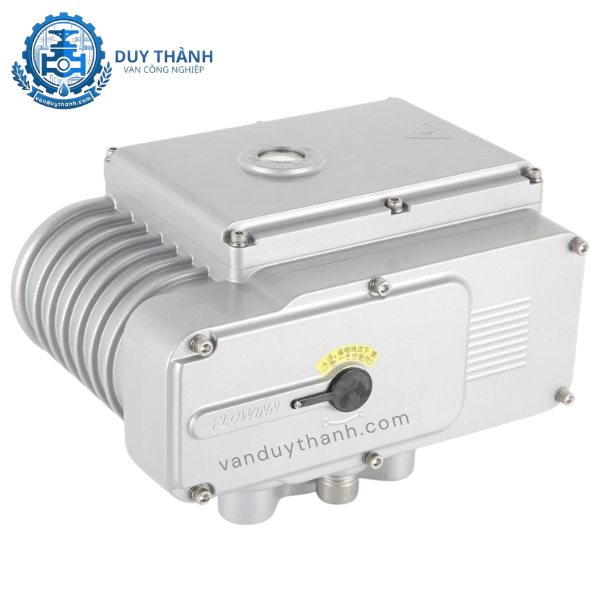

Đầu Điện Flowinn Model EOT10
Đầu điện Flowinn Model EOT10 là bộ truyền động điện (Electric Actuator) kiểu xoay phần tư (Quarter-turn), được thiết kế tối ưu để vận hành các dòng van công nghiệp có hành trình đóng mở 90 độ như van bi và van bướm kích thước nhỏ và vừa. Với mô-men xoắn định mức 100Nm, EOT10 mang lại lực vận hành mạnh mẽ nhưng vẫn đảm bảo mức tiêu thụ điện năng thấp. Thiết bị nổi bật với khả năng bảo vệ vượt trội nhờ lớp vỏ hợp kim nhôm đạt chuẩn IP67, giúp chống bụi và chịu được ngâm nước tạm thời. Các tính năng an toàn cốt lõi bao gồm: bảo vệ quá nhiệt động cơ tự động, công tắc hành trình kép để xác định vị trí chính xác và cơ chế vận hành bằng tay (Manual Override) linh hoạt trong trường hợp mất điện. Đây là giải pháp lý tưởng cho các hệ thống yêu cầu sự nhỏ gọn, độ tin cậy cao và lắp đặt dễ dàng trong nhiều điều kiện môi trường khác nhau.
Flowinn Model EOT10 không chỉ đơn thuần là một bộ động cơ, mà là một thiết bị điều khiển thông minh được tích hợp nhiều tính năng kỹ thuật tiên tiến:
Thiết kế tối ưu và nhỏ gọn: Với cấu trúc cơ khí được tinh chỉnh, EOT10 có trọng lượng nhẹ và kích thước khiêm tốn, giúp tiết kiệm không gian lắp đặt đáng kể, đặc biệt phù hợp cho các hệ thống đường ống chật hẹp.
Độ bền môi trường vượt trội: Lớp vỏ được xử lý bằng công nghệ sơn tĩnh điện cao cấp kết hợp với hợp kim nhôm đúc, giúp thiết bị chống lại sự ăn mòn của hơi muối, độ ẩm và các tác động từ thời tiết.
Khả năng tự ngắt thông minh: Hệ thống công tắc giới hạn (Limit Switch) cho phép thiết bị tự động ngắt nguồn khi đã hoàn thành chu trình đóng hoặc mở, giúp bảo vệ động cơ khỏi tình trạng kẹt cứng hoặc quá tải.
Vận hành êm ái, độ rung thấp: Các bánh răng truyền động được gia công cơ khí chính xác tuyệt đối, giúp quá trình xoay diễn ra mượt mà, không gây ra tiếng ồn lớn hay rung lắc ảnh hưởng đến kết nối của van.
Việc ứng dụng model EOT10 vào hệ thống quản lý lưu chất mang lại những lợi ích vận hành to lớn cho doanh nghiệp:
Chuyển đổi từ thủ công sang tự động: Giúp loại bỏ hoàn toàn việc vận hành van bằng tay tại những vị trí trên cao, dưới hầm hoặc trong môi trường độc hại, từ đó đảm bảo an toàn tuyệt đối cho nhân viên kỹ thuật.
Tăng độ chính xác trong điều khiển: Nhờ khả năng phản hồi vị trí chính xác, EOT10 giúp hệ thống giám sát trung tâm (như SCADA hay PLC) biết được trạng thái thực tế của van, tránh tình trạng sai lệch dòng chảy.
Bảo vệ hệ thống đường ống: Với tốc độ đóng mở được thiết kế tiêu chuẩn, thiết bị giúp giảm thiểu hiện tượng "búa nước" (water hammer) thường xảy ra khi đóng van quá đột ngột, từ đó bảo vệ các khớp nối và thiết bị đo đạc trên đường ống.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Model | EOT10 (Flowinn) |
| Mô-men xoắn (Torque) | 100 Nm |
| Điện áp nguồn | 220V AC, 24V DC (Tùy chọn) |
| Thời gian đóng/mở | 20 - 30 giây (Tùy model) |
| Góc quay | 0° ~ 90° (Có thể điều chỉnh ± 5°) |
| Cấp bảo vệ | IP67 (NEMA 4/4X) |
| Vật liệu vỏ | Hợp kim nhôm đúc áp lực cao |
| Tiêu chuẩn kết nối | ISO 5211 (F05/F07) |
| Kiểu vận hành | On/Off (Mặc định) |
| Công suất động cơ | 20W - 40W |
| Nhiệt độ làm việc | -20°C đến +60°C |
Mỗi chi tiết bên trong EOT10 đều được tính toán để chịu được cường độ làm việc cao trong thời gian dài.
Trái tim của EOT10 là động cơ xoay chiều hoặc một chiều có mô-men khởi động lớn. Đi kèm là bảng mạch điều khiển trung tâm được thiết kế chống nhiễu điện từ, đảm bảo tín hiệu lệnh luôn được thực thi tức thời.
Hộp số của EOT10 bao gồm các bánh răng thép cường lực được sắp xếp theo cấu trúc truyền động hành tinh hoặc bánh vít. Sự sắp xếp này giúp nhân đôi mô-men xoắn từ động cơ để thắng được lực ma sát tại trục van, đảm bảo van vận hành trơn tru ngay cả khi lâu ngày không sử dụng.
Trên đỉnh đầu điện có một cửa sổ kính trong suốt với chỉ báo màu sắc (thường là Đỏ/Vàng). Điều này cho phép quan sát nhanh bằng mắt thường trạng thái của van đang Đóng hay Mở từ khoảng cách xa.
Khi xảy ra sự cố mất điện, người dùng có thể sử dụng lục giác hoặc tay quay đi kèm để điều chỉnh vị trí van. Cơ chế này được thiết kế tách biệt, đảm bảo an toàn không bị giật tay khi điện có trở lại bất ngờ.
Model EOT10 hoạt động dựa trên nguyên lý chuyển hóa năng lượng điện thành chuyển động quay thông qua hệ thống giảm tốc.
Khi cấp điện vào chân nguồn tương ứng (mở van), động cơ bắt đầu quay. Chuyển động quay này đi qua hộp số giảm tốc để tăng lực kéo và giảm tốc độ xoay xuống mức an toàn cho van. Trục ra của đầu điện gắn với trục van sẽ xoay một góc đúng 90 độ. Khi đạt đến điểm giới hạn, cam hành trình bên trong sẽ chạm vào công tắc giới hạn (Limit Switch), cắt nguồn điện cấp cho motor để dừng lại chính xác tại vị trí mở.
Quy trình đóng van diễn ra tương tự theo chiều ngược lại. Một tiếp điểm phản hồi (Feedback) thường được tích hợp để gửi tín hiệu về phòng điều khiển, xác nhận rằng chu trình đã hoàn tất thành công.
Sự linh hoạt và bền bỉ giúp Flowinn EOT10 có mặt trong hầu hết các ngành công nghiệp:
Hệ thống xử lý nước: Điều khiển van bi inox trong các hệ thống lọc nước RO, xử lý nước thải sinh hoạt và công nghiệp.
Hệ thống PCCC: Lắp đặt cùng van bướm để tự động hóa việc cấp nước chữa cháy trong các tòa nhà cao tầng.
Ngành hóa chất: Nhờ vỏ IP67 chống ăn mòn, EOT10 hoạt động tốt trong các khu vực có hơi hóa chất hoặc độ ẩm cao.
Ngành năng lượng và nhiệt: Điều khiển van cấp nước cho lò hơi hoặc các hệ thống trao đổi nhiệt quy mô vừa.
Sản xuất thực phẩm: Ứng dụng trong các dây chuyền đóng gói, dẫn nước giải khát hoặc bia rượu nhờ tính sạch sẽ và dễ vệ sinh của thiết bị.
Để đảm bảo thiết bị vận hành đạt hiệu suất tối ưu, quá trình lắp đặt cần tuân thủ các bước kỹ thuật sau:
Kiểm tra trục van: Đảm bảo trục van và đế van (ISO 5211) tương thích hoàn toàn với đầu điện EOT10. Trục van phải được bôi trơn và xoay tay thử để đảm bảo không bị kẹt.
Lắp ráp cơ khí: Đưa cả van và đầu điện về cùng một trạng thái (cùng đóng hoặc cùng mở). Đặt đầu điện lên trục van, siết chặt các bu lông đế để tránh sự xê dịch khi vận hành.
Đấu nối điện: Mở nắp trên của đầu điện, luồn dây qua cáp đệm (Cable Gland). Thực hiện đấu nối theo sơ sơ đồ mạch điện được dán bên dưới nắp vỏ. Lưu ý sử dụng đầu cốt để đảm bảo tiếp xúc điện tốt nhất.
Cài đặt giới hạn: Nếu cần thay đổi góc mở (ví dụ chỉ mở 80 độ), hãy điều chỉnh các cam tác động lên công tắc hành trình bên trong một cách nhẹ nhàng.
Chạy thử và niêm phong: Chạy thử ít nhất 3 chu trình đóng-mở bằng điện. Sau khi hoàn tất, siết chặt nắp vỏ để đảm bảo độ kín khít chống nước (IP67).
Trong bối cảnh công nghiệp hóa hiện đại, việc lựa chọn một thiết bị truyền động điện tin cậy là yếu tố sống còn của hệ thống. Van Duy Thành tự hào là đơn vị phân phối chính hãng các sản phẩm từ Flowinn, trong đó Model EOT10 là một trong những sản phẩm chủ lực được khách hàng đánh giá rất cao.
Tại Van Duy Thành, chúng tôi mang đến những giá trị khác biệt:
Sản phẩm nhập khẩu chính ngạch: Cam kết 100% hàng chính hãng, đầy đủ chứng chỉ CO/CQ, nói không với hàng giả, hàng nhái.
Giải pháp kỹ thuật tối ưu: Chúng tôi không chỉ bán sản phẩm mà còn tư vấn phương án kỹ thuật sao cho tiết kiệm chi phí nhất mà vẫn đảm bảo hiệu suất vận hành cao nhất cho khách hàng.
Kho hàng dồi dào: Model EOT10 luôn có sẵn số lượng lớn tại kho, sẵn sàng giao hàng nhanh chóng cho các dự án và nhà máy trên toàn quốc.
Dịch vụ hậu mãi chuyên nghiệp: Bảo hành dài hạn theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật tận nơi và cung cấp linh kiện thay thế chính hãng trọn đời sản phẩm.
Với uy tín đã được khẳng định trong ngành valve và thiết bị đường ống, Van Duy Thành cam kết là người đồng hành đáng tin cậy, giúp hệ thống tự động hóa của quý khách luôn vận hành bền bỉ và hiệu quả nhất. Đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ và báo giá tốt nhất cho dòng đầu điện Flowinn Model EOT10.
