Van Nhà Máy Hóa Chất: Vật Liệu & Yêu Cầu Đặc Thù Chi Tiết

Nếu bạn đang chịu trách nhiệm vận hành hay thiết kế hệ thống đường ống cho một nhà máy sản xuất hóa chất, bạn sẽ hiểu rằng một sai lầm nhỏ trong việc chọn van có thể dẫn đến thảm họa rò rỉ, gây thiệt hại hàng tỷ đồng và đe dọa an toàn lao động. Lựa chọn van nhà máy hóa chất chưa bao giờ là việc dễ dàng. Môi trường lưu chất ở đây không đơn thuần là nước hay khí thông thường; chúng là axit đậm đặc, kiềm, dung môi hữu cơ với áp suất và nhiệt độ biến thiên liên tục.

Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích các dòng van hóa chất, các loại vật liệu đặc thù chống ăn mòn và những tiêu chuẩn an toàn bắt buộc phải có để hệ thống vận hành bền bỉ nhất.

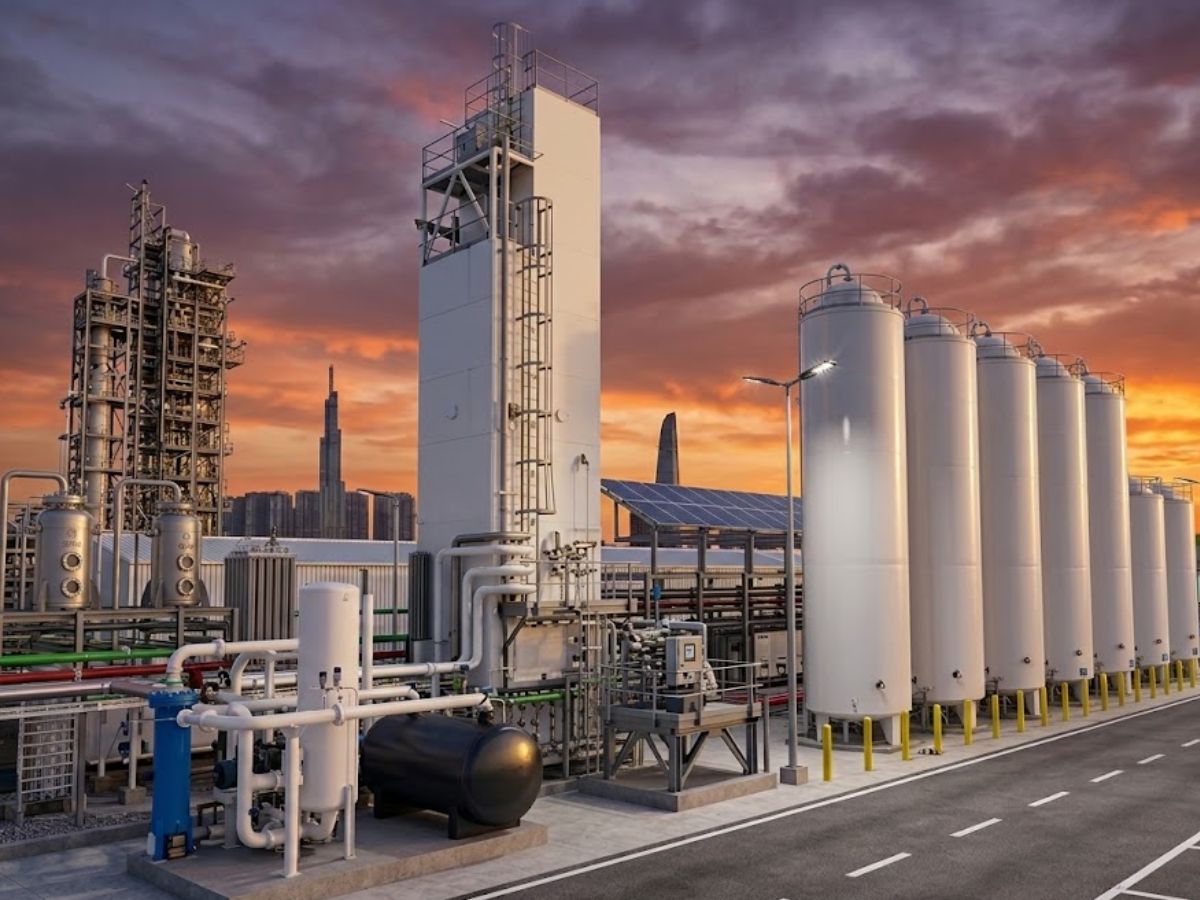

1. Môi trường hóa chất khắc nghiệt và thách thức đối với van công nghiệp

Trong các nhà máy hóa chất, chất lỏng và chất khí đi qua đường ống thường mang đặc tính phá hủy bề mặt vật liệu cực kỳ khốc liệt. Các thách thức lớn nhất bao gồm:

• Sự ăn mòn hóa học dữ dội: Lưu chất có thể nhanh chóng "ăn mòn" các dòng van gang hay van thép carbon thông thường chỉ trong vài tuần, thậm chí vài ngày. Bạn cần các dòng van chịu axit hoặc van kháng kiềm chuyên dụng.
• Môi trường xâm thực kép: Vừa ăn mòn hóa học (corrosion) do tính axit/kiềm, vừa bị mài mòn cơ học (erosion) do các hạt rắn lơ lửng trong dòng lưu chất (slurry). Điều này đòi hỏi thiết bị phải là một loại van cho môi trường ăn mòn có độ cứng bề mặt cao.
• Nhiệt độ và áp suất cực đoan: Phản ứng hóa học thường sinh nhiệt hoặc cần áp suất cao. Nếu vật liệu không ổn định, van sẽ bị biến dạng, gây kẹt ty hoặc hỏng gioăng làm kín.

Rất nhiều kỹ sư mới vào nghề thường bỏ qua yếu tố vận tốc dòng chảy. Trong môi trường axit, nếu vận tốc dòng chảy vượt quá 3m/s, hiện tượng mài mòn cơ học sẽ bóc tách lớp màng oxit bảo vệ của kim loại liên tục, khiến tốc độ ăn mòn hóa học diễn ra nhanh gấp 5 lần so với điều kiện tĩnh.

2. Vật liệu chống ăn mòn đỉnh cao cho van nhà máy hóa chất

Lựa chọn đúng vật liệu thân van và bộ phận làm kín (trim) quyết định đến 90% tuổi thọ của thiết bị trong môi trường này. Dưới đây là các vật liệu chuyên dụng từ phân khúc phổ thông đến cao cấp nhất:

Vật liệu lót nhựa (PTFE-lined / PFA-lined)

Đây là giải pháp kinh tế và cực kỳ hiệu quả đối với các dòng van chịu axit phổ thông ở nhiệt độ dưới 200°C. Phần thân van bên ngoài thường bằng gang hoặc thép để chịu lực, nhưng toàn bộ lòng van và đĩa van được bọc một lớp nhựa PTFE hoặc PFA dày. Nhựa van PTFE có đặc tính trơ hóa học gần như tuyệt đối với hầu hết các loại axit đậm đặc (như H₂SO₄, HCl), kiềm và dung môi.

Nhựa kỹ thuật đồng nhất (PP, PVC, PVDF)

Đối với các hệ thống đường ống nhựa công nghiệp, các loại van làm hoàn toàn từ nhựa PP, PVC hoặc PVDF (Polyvinylidene fluoride) được ưu tiên. Chúng nhẹ, không bị rỉ sét bên ngoài vỏ do hơi axit trong không khí, nhưng giới hạn chịu nhiệt và chịu áp suất thấp hơn dòng van kim loại lót nhựa.

Hợp kim đặc biệt siêu chịu lực và hóa chất

Khi nhiệt độ vượt quá giới hạn của nhựa hoặc hệ thống có áp suất quá cao, các kỹ sư bắt buộc phải sử dụng các loại hợp kim đặc chủng:

• Van Titan (Titanium): Kháng cực tốt đối với môi trường clo, nước biển và axit nitric nhờ lớp oxit tự bảo vệ bền vững.
• Van Hastelloy (Hastelloy C276/B3): Vua của các loại vật liệu chống ăn mòn. Hastelloy chịu được axit clohydric nồng độ cao, axit sunfuric nóng và các hỗn hợp hóa chất phức tạp mà không một loại inox nào chịu nổi.
• Alloy 20: Được phát triển đặc biệt để xử lý axit sunfuric, tránh hiện tượng nứt vỡ do ăn mòn áp lực (SCC).

3. Các loại van phổ biến nhất trong dây chuyền hóa chất và cơ chế vận hành đặc thù

Trong công nghiệp hóa chất, cấu tạo hình học của thân van và cách thức đóng mở quyết định khả năng kiểm soát dòng chảy và độ bền của toàn hệ thống. Dưới đây là 3 dòng van cốt lõi được các kỹ sư ưu tiên lựa chọn:

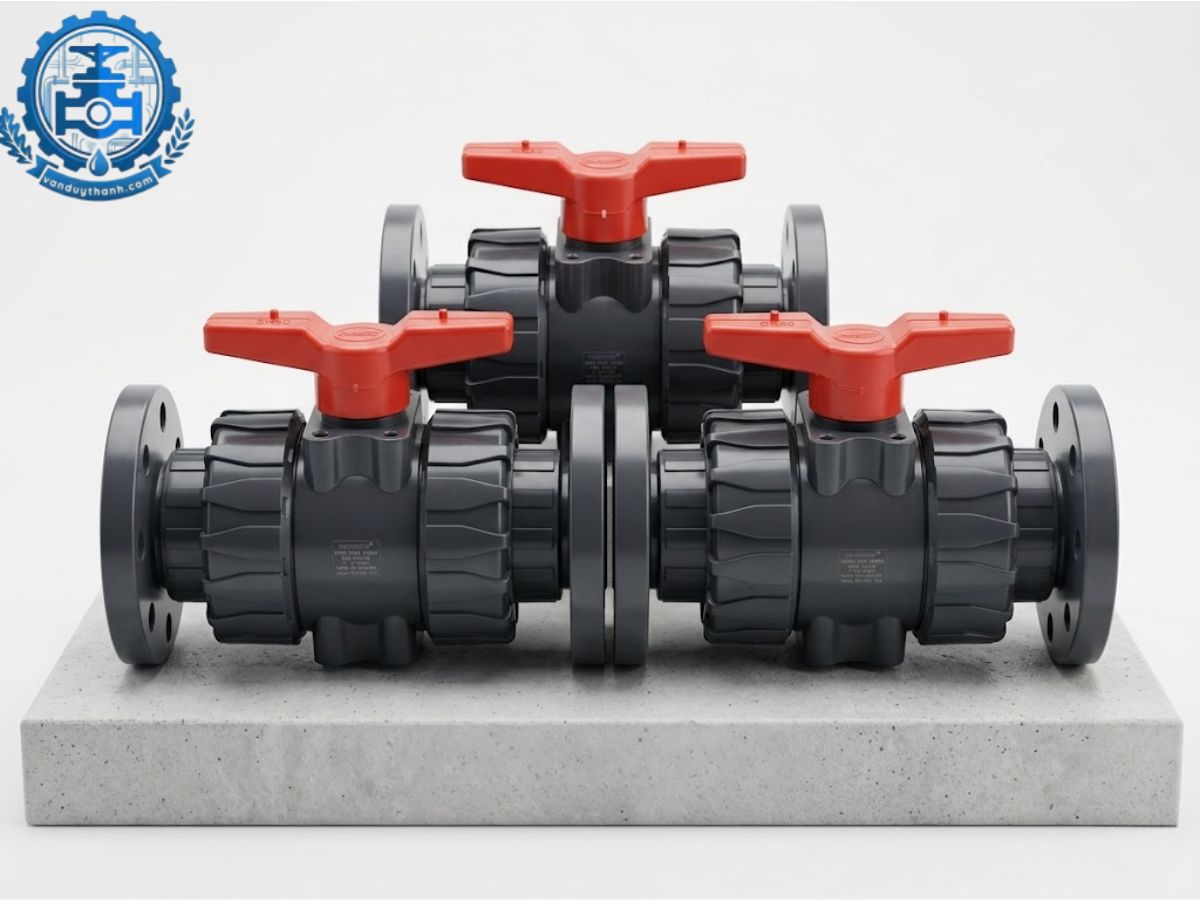

3.1. Van bi lót nhựa (Van bi lined) – Giải pháp đóng mở nhanh cho lưu chất ăn mòn

Van bi luôn là lựa chọn hàng đầu cho các chu trình cần đóng cắt dòng chảy nhanh nhờ góc quay 90 độ tiện lợi. Tuy nhiên, ở môi trường hóa chất, dòng van bi lined (lót nhựa) sở hữu những đặc điểm cấu tạo vô cùng khắt khe:

• Cơ chế bảo vệ tuyệt đối: Toàn bộ phần lòng trong của thân van (thường bằng gang dẻo hoặc thép đúc) và bề mặt của viên bi xoay đều được đúc bọc một lớp nhựa van PTFE hoặc PFA dày từ 3mm – 5mm. Lớp nhựa này đóng vai trò như một chiếc "áo giáp" trơ hóa học, ngăn chặn hoàn toàn axit hay kiềm tiếp xúc với lớp kim loại chịu lực bên ngoài.
• Thiết kế dòng chảy thẳng (Full Bore): Viên bi được khoét lỗ bằng đường kính ống, giúp lưu chất đi qua mượt mà, tối thiểu hóa hiện tượng sụt áp (pressure drop) và không tạo ra các vùng xoáy gây mài mòn cơ học.
• Lưu ý vận hành thực chiến: Bản chất của nhựa PTFE có tính dẻo và dễ bị "chảy nguội" (cold flow) dưới áp lực cao. Do đó, không nên dùng van bi lót nhựa để điều tiết lưu lượng (tiết lưu) ở trạng thái mở hé. Khi mở hé, áp lực dòng chảy cục bộ sẽ rất lớn, dễ làm bong tróc hoặc biến dạng lớp lót nhựa, dẫn đến hỏng van nhanh chóng.

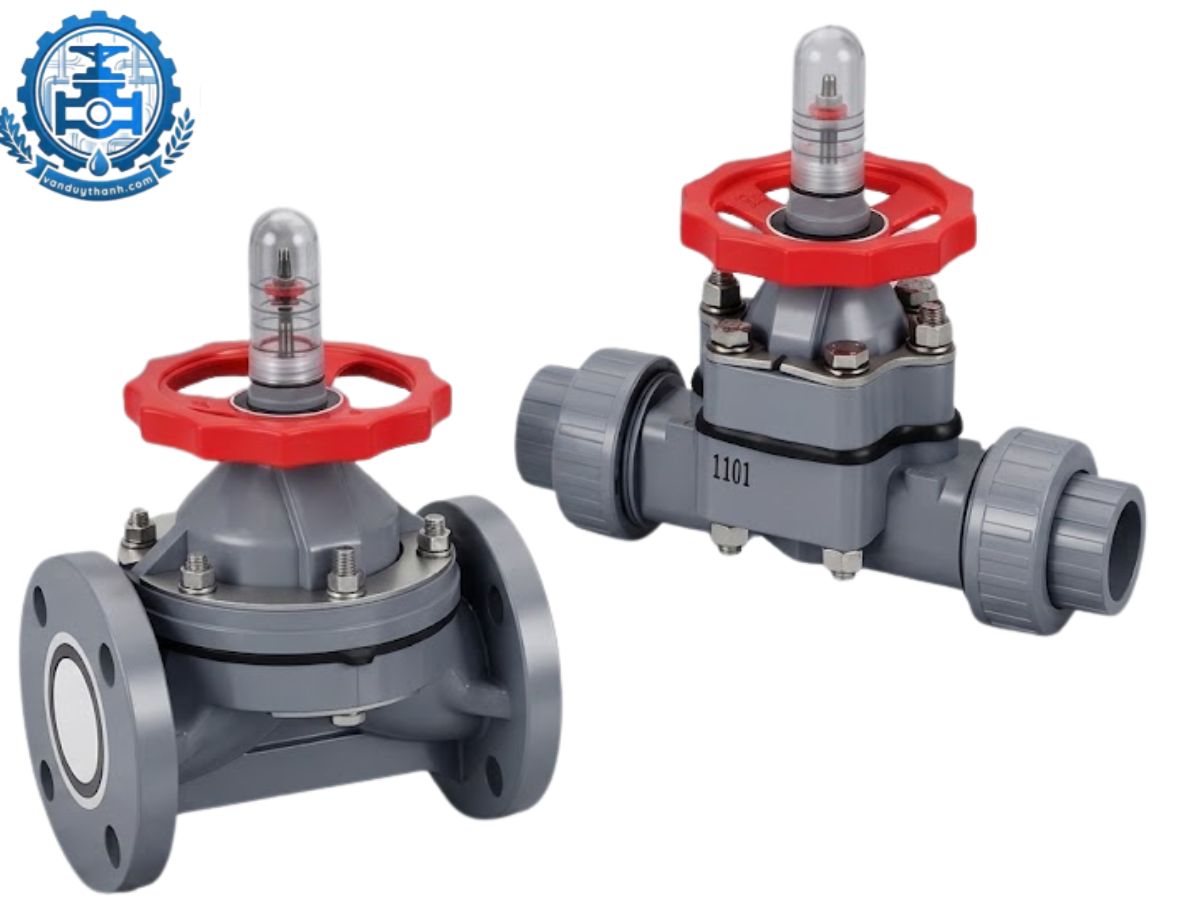

3.2. Van màng công nghiệp (Diaphragm Valve) – Đỉnh cao của độ kín và khả năng cô lập lưu chất

Nếu có một dòng van được sinh ra để dành riêng cho những môi trường hóa chất nguy hiểm, độc hại hoặc có chứa tạp chất sệt, đó chính là van màng.

• Cơ chế cô lập hoàn toàn (Zero Leakage): Khác biệt lớn nhất của van màng là sự xuất hiện của một màng mỏng bằng cao su tổng hợp hoặc PTFE dẻo. Màng này ngăn đôi khoang van: phía dưới là dòng hóa chất chảy qua, phía trên là trục van và cơ cấu truyền động. Cơ chế này giúp hóa chất không thể rò rỉ ngược lên cổ van, bảo vệ tuyệt đối ty van khỏi bị ăn mòn gỉ sét.
• Khả năng tự làm sạch tuyệt vời: Thân van màng (đặc biệt là dạng Weir-type - có vách ngăn) có thiết kế lòng van thuôn dốc, không có các khe rãnh hay "góc chết" (dead spaces) như van bi hay van cổng. Nhờ vậy, các loại hóa chất có độ bám dính cao, hóa chất dạng sệt (slurry) hoặc chứa các hạt rắn lơ lửng sẽ được quét sạch theo dòng chảy mà không bị kẹt lại gây lên men, đóng cặn hay làm kẹt cơ cấu đóng mở.
• Lưu ý vận hành thực chiến: Màng van phải co giãn liên tục dưới áp lực dòng chảy nên là bộ phận có tuổi thọ ngắn nhất (vật tư tiêu hao). Kỹ sư vận hành cần định kỳ kiểm tra lịch bảo dưỡng để thay màng định kỳ, tránh tình trạng màng bị rách bất ngờ khiến hóa chất tấn công lên bộ điều khiển phía trên.

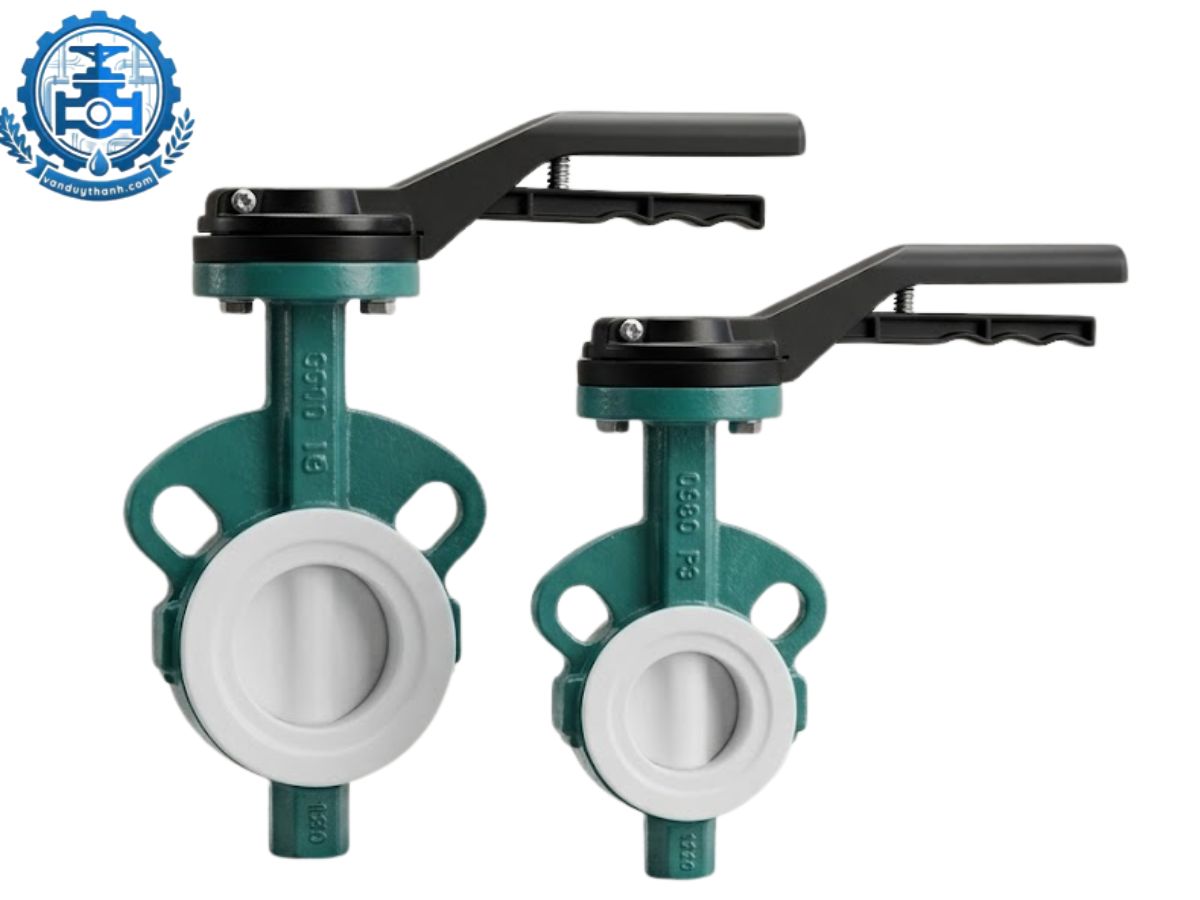

3.3. Van bướm lót nhựa (Van bướm lined) – Tối ưu chi phí cho đường ống kích thước lớn

Khi hệ thống đường ống xử lý hóa chất, nước thải hóa chất có kích thước lớn (thường từ DN100 trở lên), việc sử dụng van bi hay van màng sẽ trở nên cực kỳ đắt đỏ và cồng kềnh. Lúc này, van bướm lined là câu trả lời hoàn hảo.

• Thiết kế tinh gọn, tiết kiệm không gian: Van bướm có độ dày thân van rất mỏng (kiểu Wafer hoặc Lug), trọng lượng nhẹ, giúp giảm tải trọng lên hệ thống giá đỡ đường ống nhà máy.
• Cấu tạo kháng hóa chất thông minh: Đĩa van (đĩa bướm) dạng tròn xoay và toàn bộ vòng đệm làm kín (seat) ôm khít lòng van đều được bọc nhựa PTFE đồng nhất. Sự kết hợp này biến van bướm thành một dòng van chịu kiềm và axit cực tốt ở quy mô lưu lượng lớn.
• Lưu ý vận hành thực chiến: Vì đĩa van bướm luôn nằm ngay giữa dòng chảy (ngay cả khi mở hoàn toàn), nó sẽ tạo ra một lực cản nhất định. Trong môi trường hóa chất có vận tốc dòng chảy quá cao, đĩa van bọc nhựa sẽ chịu lực tác động liên tục, dễ gây ra hiện tượng xâm thực (cavitation) làm rách lớp nhựa ở rìa đĩa bướm. Cần tính toán kỹ lưu lượng và tốc độ dòng chảy trước khi lắp đặt dòng van này.

4. Bảng so sánh trực quan các dòng van hóa chất phổ biến

Để giúp bạn dễ dàng đưa ra quyết định mua sắm hoặc thiết kế, dưới đây là bảng tổng hợp so sánh ưu - nhược điểm của từng dòng van dựa trên các tiêu chí kỹ thuật thực tế:

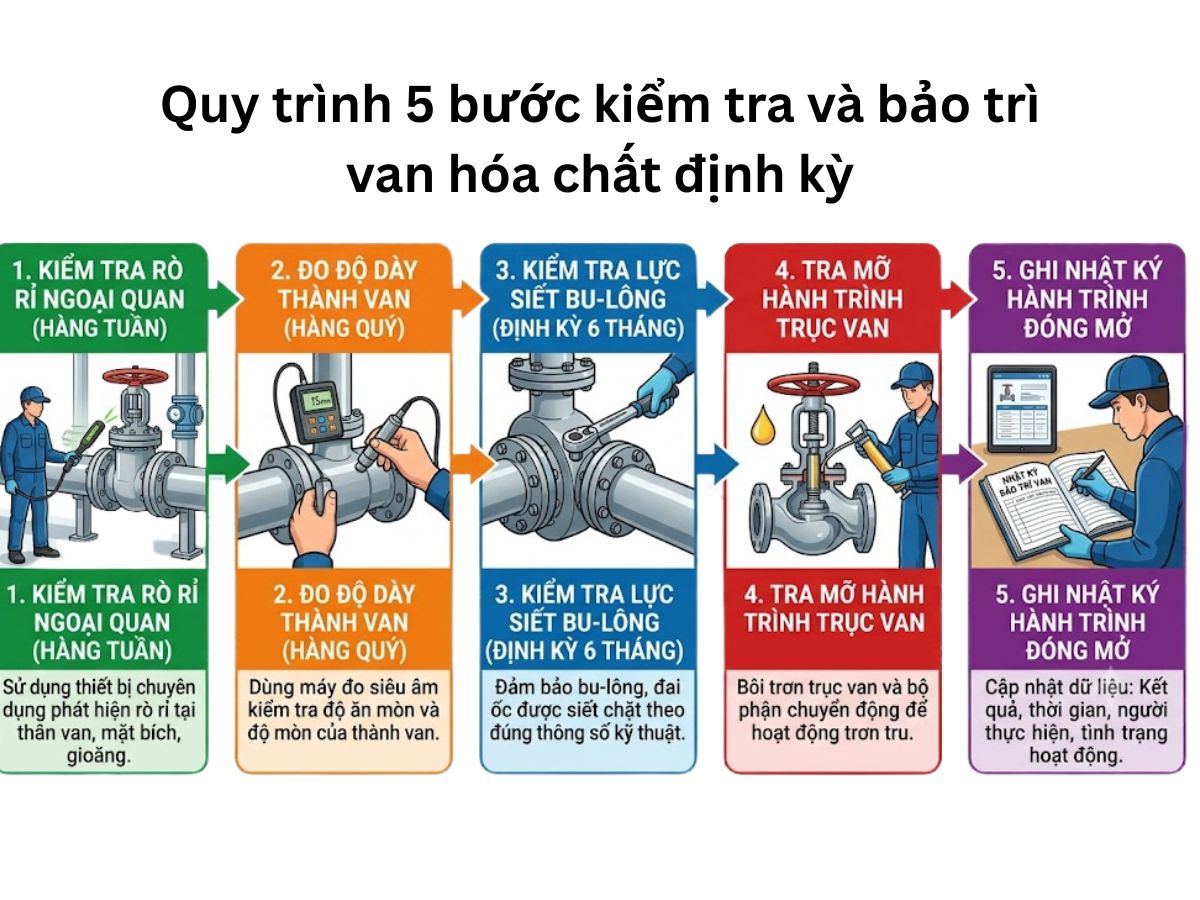

Quy trình 5 bước kiểm tra và bảo trì van hóa chất định kỳ giúp kéo dài 200% tuổi thọ thiết bị

Trong môi trường axit và kiềm, việc "phòng bệnh hơn chữa bệnh" là nguyên tắc sống còn. Một lịch trình bảo dưỡng nghiêm ngặt không chỉ ngăn ngừa thảm họa môi trường mà còn tiết kiệm chi phí thay mới rất lớn cho doanh nghiệp. Dựa trên kinh nghiệm quản lý vận hành, tôi khuyến nghị quy trình bảo trì gồm 5 bước sau:

• Bước 1: Kiểm tra rò rỉ ngoại quan bằng thiết bị chuyên dụng (Hàng tuần): Sử dụng máy ngửi khí (sniffer) hoặc chất chỉ thị màu để quét dọc theo cổ van và các mối nối mặt bích. Hơi hóa chất thường ăn mòn âm thầm trước khi bạn có thể nhìn thấy bằng mắt thường.
• Bước 2: Đo độ dày thành van (Hàng quý): Sử dụng máy đo độ dày bằng sóng siêu âm (Ultrasonic Thickness Gauge) tại các điểm uốn cong hoặc khu vực dòng chảy xoáy trên thân van để kiểm tra xem lớp lót nhựa hoặc kim loại có bị mài mòn mỏng đi hay không.
• Bước 3: Kiểm tra lực siết bu-lông (Định kỳ 6 tháng): Sự giãn nở nhiệt liên tục của hệ thống có thể làm lỏng các đai ốc bích. Tuy nhiên, như đã nhấn mạnh, bạn luôn phải dùng cờ-lê lực để siết lại theo đúng mô-men xoắn khuyến cáo, tránh làm dập lớp lót nhựa van PTFE.
• Bước 4: Tra mỡ hành trình trục van: Đối với các dòng van không lót (như van titan, van hastelloy), phần ty van lộ ra ngoài rất dễ bị hơi axit trong không khí tấn công gây kẹt. Hãy sử dụng các loại mỡ chịu hóa chất chuyên dụng (như mỡ gốc Fluorinated) để bôi trơn.
• Bước 5: Ghi nhật ký hành trình đóng mở: Theo dõi xem van có dấu hiệu nặng tay khi vặn hoặc phản ứng chậm (đối với van điều khiển khí nén/điện) hay không để lên phương án thay thế màng van hoặc gioăng làm kín trước khi chúng bị rách hoàn toàn.

 5. Tiêu chuẩn an toàn tối hạn đối với van hóa chất

Sự cố rò rỉ hóa chất là điều không một doanh nghiệp nào mong muốn. Do đó, khi lựa chọn van nhà máy hóa chất, thiết bị phải đáp ứng các tiêu chuẩn nghiêm ngặt sau:

• Tiêu chuẩn rò rỉ trục van (Fugitive Emissions - ISO 15848-1 hoặc API 622): Tiêu chuẩn này chứng nhận cổ van có thiết kế gioăng kép (bellows seal hoặc V-ring packing) đảm bảo hơi hóa chất độc hại không thể thoát ra môi trường không khí.
• Tiêu chuẩn chống cháy (Fire-safe - API 607 / ISO 10497): Trong trường hợp nhà máy xảy ra hỏa hoạn, các lớp lót nhựa PTFE có thể bị nóng chảy. Lúc này, van phải có cơ cấu làm kín phụ bằng kim loại (metal-to-metal) để ngăn chặn hóa chất bắt lửa tràn ra ngoài làm đám cháy nghiêm trọng hơn.
• Tiêu chuẩn kết nối (ANSI/ASME B16.5, DIN, JIS): Đảm bảo mặt bích của van kết nối khít tuyệt đối với đường ống, chịu được áp lực rung lắc của hệ thống mà không biến dạng gioăng đệm bích (gasket).

6. Những lưu ý cốt lõi khi thiết kế và lựa chọn van hóa chất

Từ kinh nghiệm thực tế lắp đặt cho nhiều tổ hợp hóa chất lớn, tôi khuyến nghị bạn cần làm rõ 4 thông số "sống còn" sau trước khi đặt mua van:

1. Biểu đồ Nhiệt độ – Áp suất: Một loại nhựa có thể chịu được axit ở 30°C nhưng sẽ bị phân hủy hoặc mềm đi ở 120°C. Luôn kiểm tra biểu đồ áp suất giới hạn theo nhiệt độ của nhà sản xuất.
2. Hiện tượng ngấm thấu (Permeation): Ở áp suất cao, một số phân tử khí hóa chất siêu nhỏ có thể đi xuyên qua lớp nhựa lót PTFE để ăn mòn phần thân thép bên trong. Trong trường hợp này, lớp lót nhựa PFA dày hoặc thân kim loại đúc đặc (van titan, van hastelloy) là bắt buộc.
3. Vị trí lắp đặt: Nếu van đặt ở môi trường ngoài trời, gần bồn chứa phát tán hơi axit, phần vỏ ngoài của van cũng phải được sơn epoxy chịu hóa chất nồng độ cao hoặc bọc bảo vệ để tránh ăn mòn từ bên ngoài vào.

7.Các câu hỏi thường gặp về van nhà máy hóa chất (FAQ)

❓Có nên dùng van inox 316 thông thường cho axit sunfuric (H₂SO₄) không?

Inox 316 chỉ chịu được axit sunfuric ở nồng độ rất thấp (dưới 10%) hoặc nồng độ cực cao (trên 90%) ở nhiệt độ phòng. Ở các dải nồng độ trung gian (từ 20% đến 80%), axit sunfuric ăn mòn inox 316 cực kỳ nhanh. Bạn nên chuyển sang dùng van PTFE-lined hoặc hợp kim Alloy 20 để đảm bảo an toàn.

❓Tại sao van màng lại được ưa chuộng hơn van bi trong ngành hóa chất có cặn?

Hóa chất chứa cặn bẩn khi đi qua van bi dễ lọt vào khoảng trống giữa bi và thân van, gây kẹt bi và xước lớp bọc. Van màng có thiết kế dòng chảy trơn tru, không có góc chết, lớp màng dẻo có thể ép chặt lên cặn bẩn để làm kín mà không sợ kẹt, giúp tự làm sạch dòng chảy rất tốt.

❓Khái niệm "Lined Valve" (van lót) và "Chemical Resistant Valve" (van chống hóa chất) khác nhau như thế nào?

"Lined Valve" là một phương pháp chế tạo cụ thể (lót một lớp nhựa chịu hóa chất lên thân kim loại). Còn "Chemical Resistant Valve" hay "corrosion resistant valve" là thuật ngữ chung chỉ tất cả các loại van có khả năng kháng hóa chất, bao gồm cả van lót nhựa, van nhựa đồng nhất và van làm bằng hợp kim đặc chủng.

8. Mua van nhà máy hóa chất tại Van Duy Thành: Giải pháp an toàn toàn diện cho hệ thống của bạn

Nếu bạn đang tìm kiếm một đối tác tin cậy tại Việt Nam, mua van nhà máy hóa chất tại Van Duy Thành chính là giải pháp tối ưu giúp bạn an tâm.

Với nhiều năm kinh nghiệm trong lĩnh vực cung ứng thiết bị vật tư đường ống công nghiệp, Van Duy Thành đã và đang là cái tên được nhiều nhà thầu, kỹ sư nhà máy hóa chất lựa chọn nhờ những giá trị cốt lõi:

• Dải sản phẩm chuẩn hóa cho môi trường ăn mòn: Tại Van Duy Thành, chúng tôi cung cấp đầy đủ các dòng van hóa chất chuyên dụng từ van bi lót nhựa PTFE/PFA, van màng, van bướm chịu axit cho đến các dòng van chế tạo từ hợp kim đặc chủng như Titan, Hastelloy, Alloy 20. Tất cả sản phẩm đều có đầy đủ chứng chỉ CO, CQ, đáp ứng các tiêu chuẩn khắt khe như API 607 (Chống cháy) và ISO 15848-1 (Chống rò rỉ cổ van).
• Tư vấn kỹ thuật chuyên sâu từ "người trong nghề": Đội ngũ kỹ sư tại Van Duy Thành không chỉ bán hàng, chúng tôi lắng nghe bài toán công nghệ của bạn.
• Chính sách bảo hành và lưu kho vượt trội: Hiểu được tính chất nguy hiểm và yêu cầu vận hành liên tục của nhà máy hóa chất, Van Duy Thành luôn duy trì lượng tồn kho hợp lý các dòng van lót nhựa size phổ thông để ứng cứu kịp thời cho các sự cố đột xuất. Chính sách bảo hành chính hãng dài hạn cùng sự đồng hành kỹ thuật 24/7 giúp nhà máy của bạn hạn chế tối đa thời gian dừng máy (downtime).

Kết luận

Lựa chọn hệ thống van nhà máy hóa chất không có chỗ cho sự thử nghiệm sai sót. Việc hiểu rõ bản chất lưu chất kết hợp với việc chọn đúng chủng loại vật liệu (từ dòng phổ thông như van bọc nhựa đến phân khúc cao cấp như chemical resistant valve bằng Hastelloy) sẽ giúp nhà máy của bạn vận hành liên tục, giảm thiểu tối đa thời gian dừng máy (downtime) bảo dưỡng.

Nếu bạn đang gặp khó khăn trong việc xác định loại vật liệu van phù hợp với biện pháp công nghệ của nhà máy, hãy liên hệ ngay với đội ngũ kỹ sư của Van Duy Thành chúng tôi để được tư vấn van hóa chất miễn phí và nhận catalog chi tiết từ các thương hiệu hàng đầu thế giới đạt chuẩn ISO và API.
