Van điều khiển khí nén là gì? Cấu tạo, phân loại & Bảng giá mới nhất

Van điều khiển khí nén (hay còn gọi là van control khí nén) là thiết bị tự động hóa không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Bài viết này sẽ giúp kỹ sư và nhà quản lý hiểu rõ cấu tạo, nguyên lý hoạt động, các loại van điều khiển khí nén phổ biến và cập nhật bảng giá chi tiết nhất, giúp bạn tối ưu chi phí và chọn đúng giải pháp kỹ thuật cho doanh nghiệp.

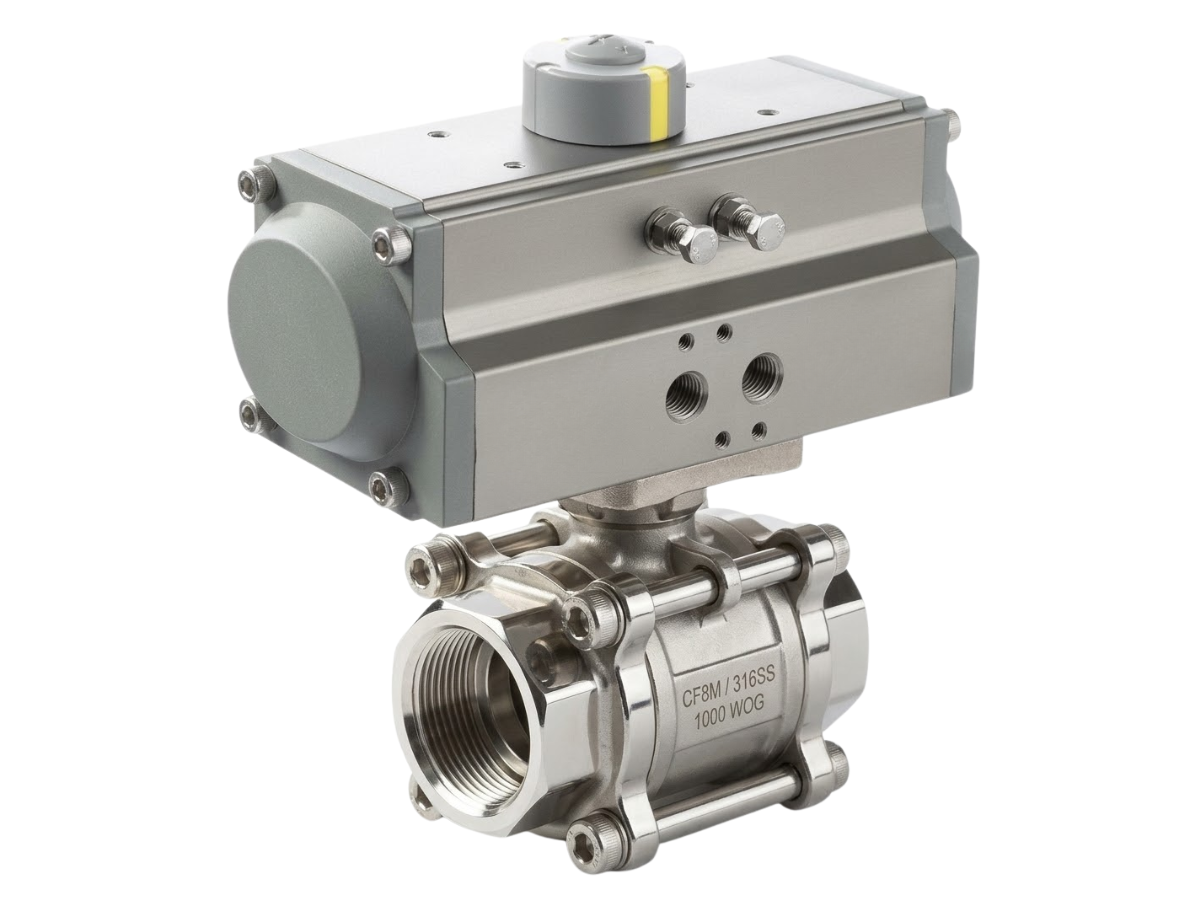

1.  Van điều khiển khí nén là gì?

Van điều khiển khí nén (tiếng Anh: Pneumatic Control Valve, hay thường gọi không dấu là van dieu khien khi nen) là thiết bị cơ khí công nghiệp sử dụng áp lực khí nén để đóng, mở hoặc điều tiết lưu lượng dòng chảy (chất lỏng, khí, hơi) bên trong đường ống một cách tự động.

Thay vì phải vận hành thủ công bằng tay quay hay tay gạt, thiết bị này tích hợp bộ điều khiển van khí nén giúp nhận tín hiệu điều khiển (4-20mA, 0-10V hoặc áp suất khí 3-15 psi) từ tủ PLC hoặc hệ thống SCADA trung tâm. Nhờ đó, dòng van điều khiển bằng khí nén đem lại khả năng phản hồi cực nhanh, chính xác cao và đảm bảo an toàn tuyệt đối trong các môi trường làm việc khắc nghiệt.

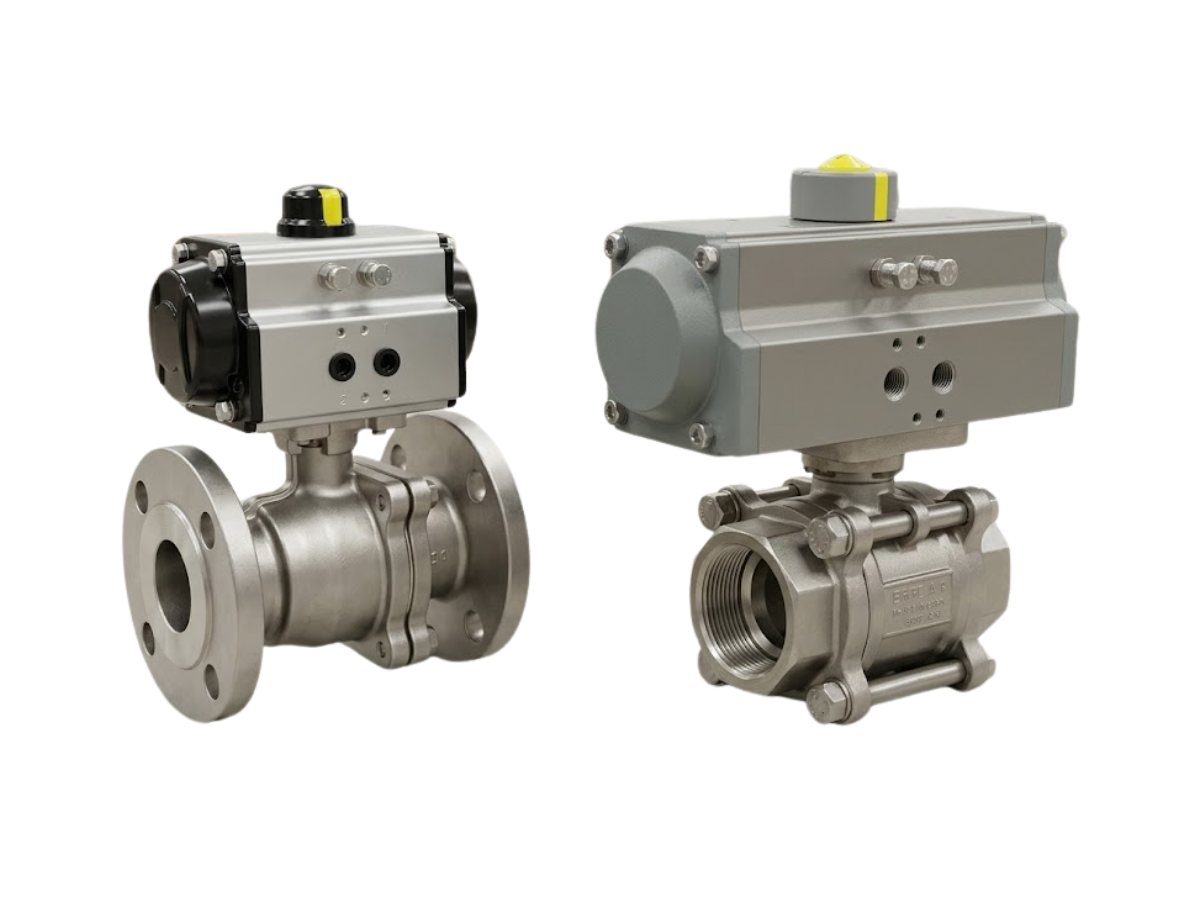

2.  Cấu tạo và nguyên lý hoạt động của van control khí nén

Để vận hành và bảo trì thiết bị hiệu quả, việc nắm rõ cấu tạo cũng như nguyên lý vận hành của van control là điều rất quan trọng.

2.1.  Cấu tạo chi tiết bộ điều khiển van khí nén và thân van

Một bộ van điều khiển bằng khí nén hoàn chỉnh thường được cấu thành từ 2 bộ phận chính:

1. Bộ điều khiển van khí nén (Pneumatic Actuator): Là bộ phận truyền động, chuyển hóa năng lượng áp suất khí nén thành chuyển động cơ học (xoay góc 90 độ hoặc tịnh tiến hành trình thẳng).

2. Thân van (Valve Body): Phần tiếp xúc trực tiếp với lưu chất. Tùy thuộc vào ứng dụng, thân van có thể là van bi, van bướm, van cầu hoặc van cổng được chế tạo từ inox 304/316, gang, thép hoặc nhựa UPVC.

3. Phụ kiện đi kèm (Positioner & Solenoid): Bộ bộ định vị góc mở (Positioner 4-20mA) dành cho van điều tiết tuyến tính, van điện từ khí nén (Solenoid Valve) và công tắc hành trình (Limit Switch Box).

   2.2.  Nguyên lý hoạt động của van điều khiển bằng khí nén

   Nguyên lý làm việc của van điều khiển khí nén dựa trên việc cấp khí nén vào buồng áp lực của bộ truyền động:

4. Tác động đơn (Spring Return): Sử dụng áp lực khí nén để đẩy Piston/Màng van mở (hoặc đóng). Khi ngắt khí, lực co của lò xo nội bộ sẽ tự động đưa van về trạng thái ban đầu (Thường đóng - NC hoặc Thường mở - NO).

5. Tác động kép (Double Acting): Cần cấp khí nén vào Cổng A để mở van và cấp khí vào Cổng B để đóng van. Dạng này không có lò xo phản hồi nhưng cho lực momen xoắn lớn và ổn định.

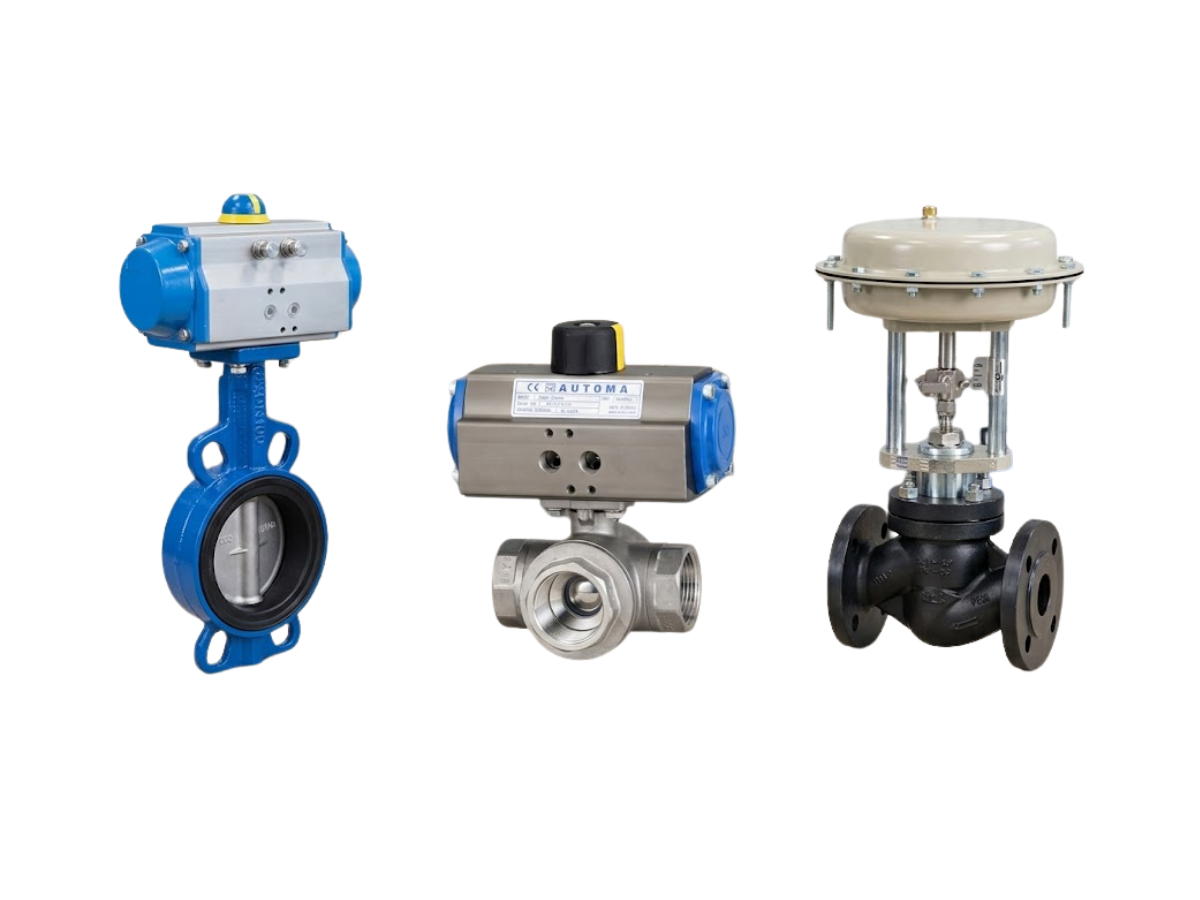

3.  Các loại van điều khiển khí nén phổ biến trên thị trường

1. Tùy thuộc vào thiết kế thân van và phương thức vận hành, các loại van điều khiển khí nén được chia thành các nhóm chính sau:

    3.1. Van bi điều khiển khí nén

   Van bi khí nén sở hữu thiết kế đĩa van hình cầu có lỗ xuyên tâm. Thiết bị chịu được áp suất lớn (PN16 - PN63) và nhiệt độ cao, thích hợp cho các môi trường lưu chất sạch, hóa chất hoặc hơi nóng.

   3. 2. Van bướm điều khiển khí nén

   Có thiết kế đĩa van hình cánh bướm xoay 90 độ, phù hợp cho các đường ống kích thước lớn (từ DN50 đến DN1000+). Ưu điểm của dòng này là trọng lượng nhẹ, giá thành tối ưu và dễ dàng bảo trì.

   3. 3. Van cầu điều khiển khí nén (Van điều khiển tuyến tính)

   Đây là dòng van control chuyên dụng cho nhiệm vụ điều tiết lưu lượng, nhiệt độ hoặc áp suất với độ chính xác tuyệt đối. Van cầu khí nén kết hợp với bộ Positioner nhận tín hiệu 4-20mA giúp kiểm soát góc mở chính xác từ 0 - 100%.

4. Bảng giá van điều khiển khí nén mới nhất

Giá thành của van điều khiển bằng khí nén phụ thuộc vào nhiều yếu tố như: kích cỡ đường ống (DN15 - DN500), chất liệu (Inox, Gang, Nhựa), xuất xứ (Hàn Quốc, Đài Loan, Châu Âu) và dạng điều khiển (ON/OFF hay Tuyến tính).

Dưới đây là bảng giá tham khảo mặt bằng chung trên thị trường cho các dòng van dieu khien khi nen thông dụng:

Lưu ý: Bảng giá trên mang tính chất tham khảo. Chi phí thực tế có thể thay đổi tùy thuộc vào tỷ giá và yêu cầu kỹ thuật chi tiết của từng dự án.

5. Những câu hỏi thường gặp về van điều khiển khí nén (FAQ)

5.1  Nên dùng van điều khiển khí nén hay van điều khiển bằng điện?

Van khí nén có tốc độ đóng mở nhanh hơn (1-3s so với 10-30s của van điện), độ bền cao hơn và an toàn chống cháy nổ tuyệt đối. Tuy nhiên, van điện lại phù hợp cho những hệ thống không sẵn có nguồn cấp khí nén.

5.2. Bộ điều khiển van khí nén có bị ngấm nước không?

Các bộ điều khiển van khí nén chính hãng hiện nay đều đạt tiêu chuẩn kháng nước và bụi IP67 hoặc IP68, đảm bảo hoạt động an toàn và bền bỉ trong môi trường ngoài trời hoặc ẩm ướt.

5.3 Áp suất khí nén cấp cho bộ điều khiển van là bao nhiêu?

Hầu hết các bộ điều khiển van khí nén tiêu chuẩn hiện nay hoạt động tốt nhất trong dải áp suất khí nén từ 4 bar đến 8 bar (tương đương 60 - 116 psi). Nếu áp suất quá thấp, van sẽ không đủ lực để mở/đóng; ngược lại, áp suất quá cao có thể làm hăng hoặc hỏng các gioăng phớt bên trong.

5.4.  Tuổi thọ trung bình của van điều khiển bằng khí nén là bao lâu?

Tuổi thọ của van điều khiển bằng khí nén thường dao động từ 3 đến 5 năm hoặc lên tới hàng triệu chu kỳ đóng/mở, tùy thuộc vào tần suất sử dụng, điều kiện môi trường (nhiệt độ, độ ăn mòn của lưu chất) và việc bạn có thực hiện bảo dưỡng, tra dầu định kỳ hay không.

5.5.  Làm thế nào để biết van đang ở trạng thái đóng hay mở?

Đối với các dòng van ON/OFF, bạn có thể nhận biết trực quan thông qua công tắc hành trình (Limit Switch Box) gắn trên đỉnh bộ truyền động, hoặc quan sát vị trí hiển thị góc mở (Indicator) màu vàng/đỏ. Với van tuyến tính, góc mở sẽ được hiển thị chi tiết qua bộ định vị (Positioner).

6. Kết luận

Van điều khiển khí nén đóng vai trò hạt nhân giúp tối ưu hóa quy trình vận hành tự động, gia tăng năng suất và đảm bảo an toàn cho toàn bộ hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và phân loại sẽ giúp bạn lựa chọn đúng dòng van control phù hợp nhất với nhu cầu sử dụng.

Nếu bạn đang tìm kiếm giải pháp lắp đặt hoặc tư vấn báo giá van điều khiển bằng khí nén chính hãng, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ chuyên sâu và nhận ưu đãi tốt nhất!

Van Duy Thành

• Địa chỉ: 75/10 xã Bà Điểm, Tp. Hồ Chí Minh (vui lòng gọi điện trước khi đến)

• Điện thoại: 0945400333

• Email: duythanhbadiem@gmail.com

• Website: https://vanduythanh.com/

Van Duy Thành chân thành cảm ơn và hân hạnh được phục vụ bạn.
